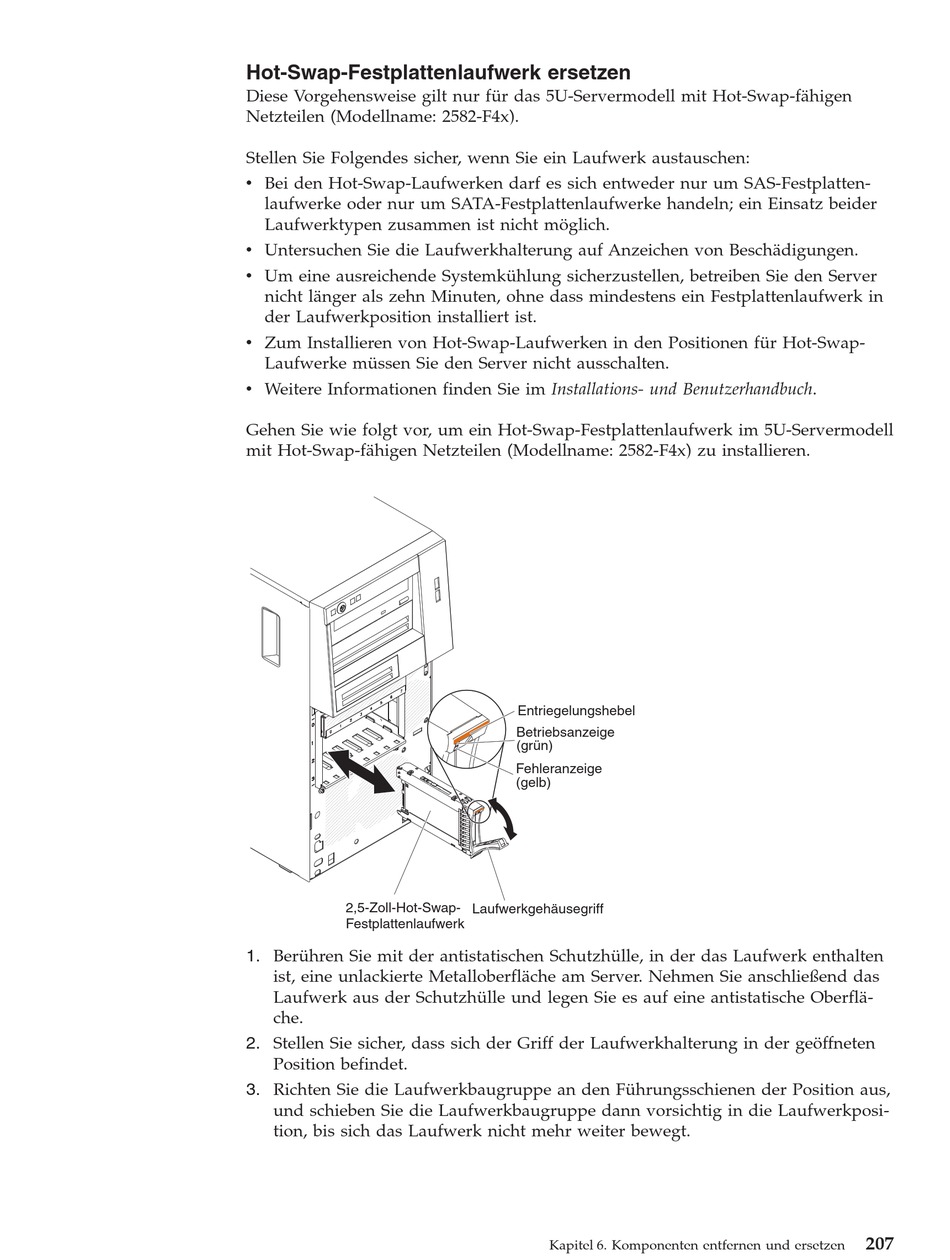

Hot-Swap-Festplattenlaufwerk Ersetzen - IBM System x3100 M4 Bedienungsanleitung

Hot-Swap-Festplattenlaufwerk ersetzen

Diese Vorgehensweise gilt nur für das 5U-Servermodell mit Hot-Swap-fähigen
Netzteilen (Modellname: 2582-F4x).
Stellen Sie Folgendes sicher, wenn Sie ein Laufwerk austauschen:
v Bei den Hot-Swap-Laufwerken darf es sich entweder nur um SAS-Festplatten-
laufwerke oder nur um SATA-Festplattenlaufwerke handeln; ein Einsatz beider
Laufwerktypen zusammen ist nicht möglich.
v Untersuchen Sie die Laufwerkhalterung auf Anzeichen von Beschädigungen.
v Um eine ausreichende Systemkühlung sicherzustellen, betreiben Sie den Server
nicht länger als zehn Minuten, ohne dass mindestens ein Festplattenlaufwerk in
der Laufwerkposition installiert ist.
v Zum Installieren von Hot-Swap-Laufwerken in den Positionen für Hot-Swap-
Laufwerke müssen Sie den Server nicht ausschalten.
v Weitere Informationen finden Sie im Installations- und Benutzerhandbuch.
Gehen Sie wie folgt vor, um ein Hot-Swap-Festplattenlaufwerk im 5U-Servermodell
mit Hot-Swap-fähigen Netzteilen (Modellname: 2582-F4x) zu installieren.
2,5-Zoll-Hot-Swap-
Festplattenlaufwerk
1. Berühren Sie mit der antistatischen Schutzhülle, in der das Laufwerk enthalten
ist, eine unlackierte Metalloberfläche am Server. Nehmen Sie anschließend das
Laufwerk aus der Schutzhülle und legen Sie es auf eine antistatische Oberflä-
che.
2. Stellen Sie sicher, dass sich der Griff der Laufwerkhalterung in der geöffneten
Position befindet.
3. Richten Sie die Laufwerkbaugruppe an den Führungsschienen der Position aus,
und schieben Sie die Laufwerkbaugruppe dann vorsichtig in die Laufwerkposi-
tion, bis sich das Laufwerk nicht mehr weiter bewegt.
Entriegelungshebel
Betriebsanzeige
(grün)
Fehleranzeige
(gelb)
Laufwerkgehäusegriff
Kapitel 6. Komponenten entfernen und ersetzen
207
