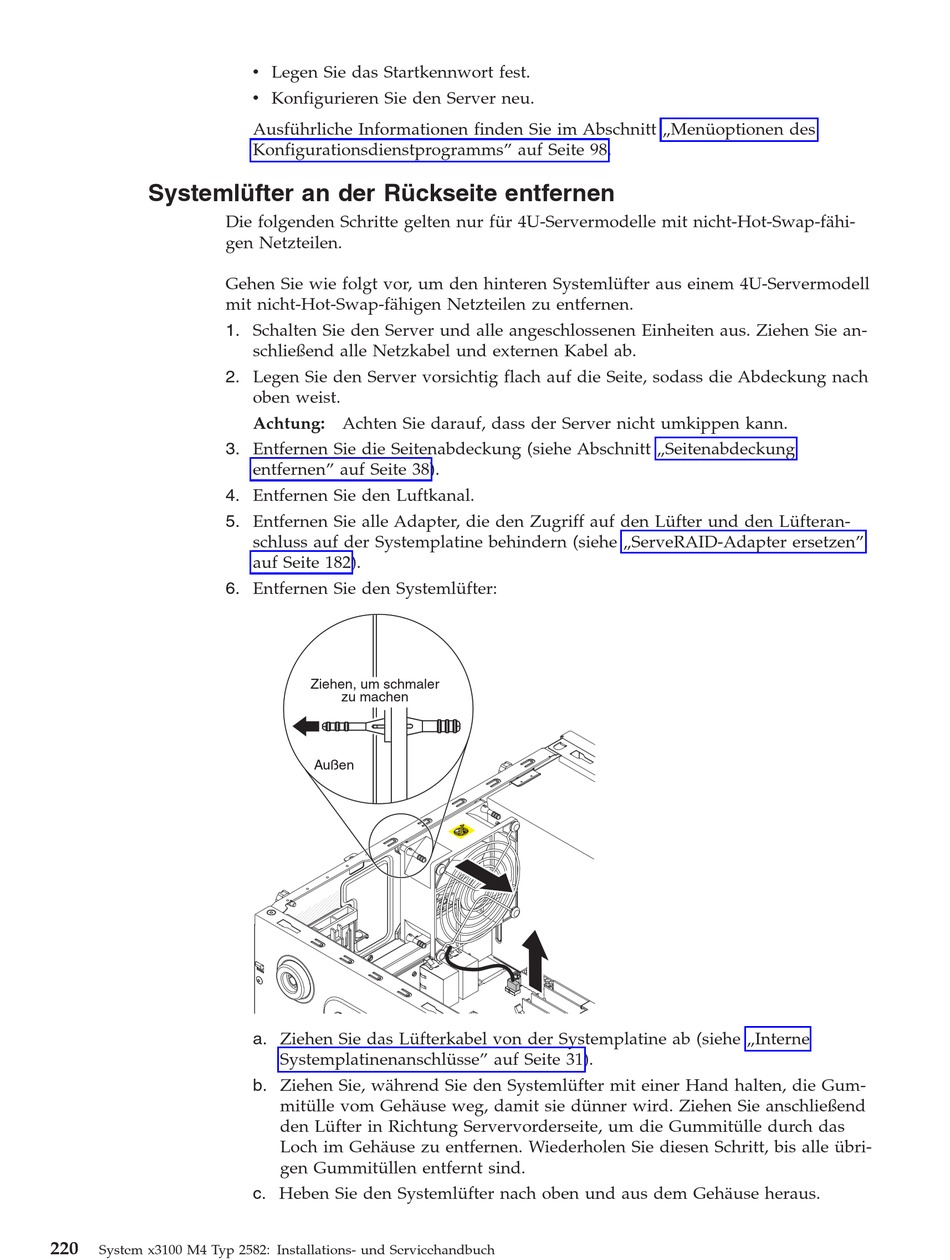

Systemlüfter an der Rückseite entfernen
Die folgenden Schritte gelten nur für 4U-Servermodelle mit nicht-Hot-Swap-fähi-
gen Netzteilen.
Gehen Sie wie folgt vor, um den hinteren Systemlüfter aus einem 4U-Servermodell
mit nicht-Hot-Swap-fähigen Netzteilen zu entfernen.
1. Schalten Sie den Server und alle angeschlossenen Einheiten aus. Ziehen Sie an-
2. Legen Sie den Server vorsichtig flach auf die Seite, sodass die Abdeckung nach
3. Entfernen Sie die Seitenabdeckung (siehe Abschnitt „Seitenabdeckung
4. Entfernen Sie den Luftkanal.
5. Entfernen Sie alle Adapter, die den Zugriff auf den Lüfter und den Lüfteran-
6. Entfernen Sie den Systemlüfter:
220
System x3100 M4 Typ 2582: Installations- und Servicehandbuch
v Legen Sie das Startkennwort fest.
v Konfigurieren Sie den Server neu.
Ausführliche Informationen finden Sie im Abschnitt „Menüoptionen des
Konfigurationsdienstprogramms" auf Seite 98.
schließend alle Netzkabel und externen Kabel ab.
oben weist.
Achtung: Achten Sie darauf, dass der Server nicht umkippen kann.
entfernen" auf Seite 38).
schluss auf der Systemplatine behindern (siehe „ServeRAID-Adapter ersetzen"
auf Seite 182).
Ziehen, um schmaler
zu machen
Außen
a. Ziehen Sie das Lüfterkabel von der Systemplatine ab (siehe „Interne
Systemplatinenanschlüsse" auf Seite 31).
b. Ziehen Sie, während Sie den Systemlüfter mit einer Hand halten, die Gum-
mitülle vom Gehäuse weg, damit sie dünner wird. Ziehen Sie anschließend
den Lüfter in Richtung Servervorderseite, um die Gummitülle durch das
Loch im Gehäuse zu entfernen. Wiederholen Sie diesen Schritt, bis alle übri-
gen Gummitüllen entfernt sind.
c. Heben Sie den Systemlüfter nach oben und aus dem Gehäuse heraus.
