Betriebsanzeige für Wechselstrom

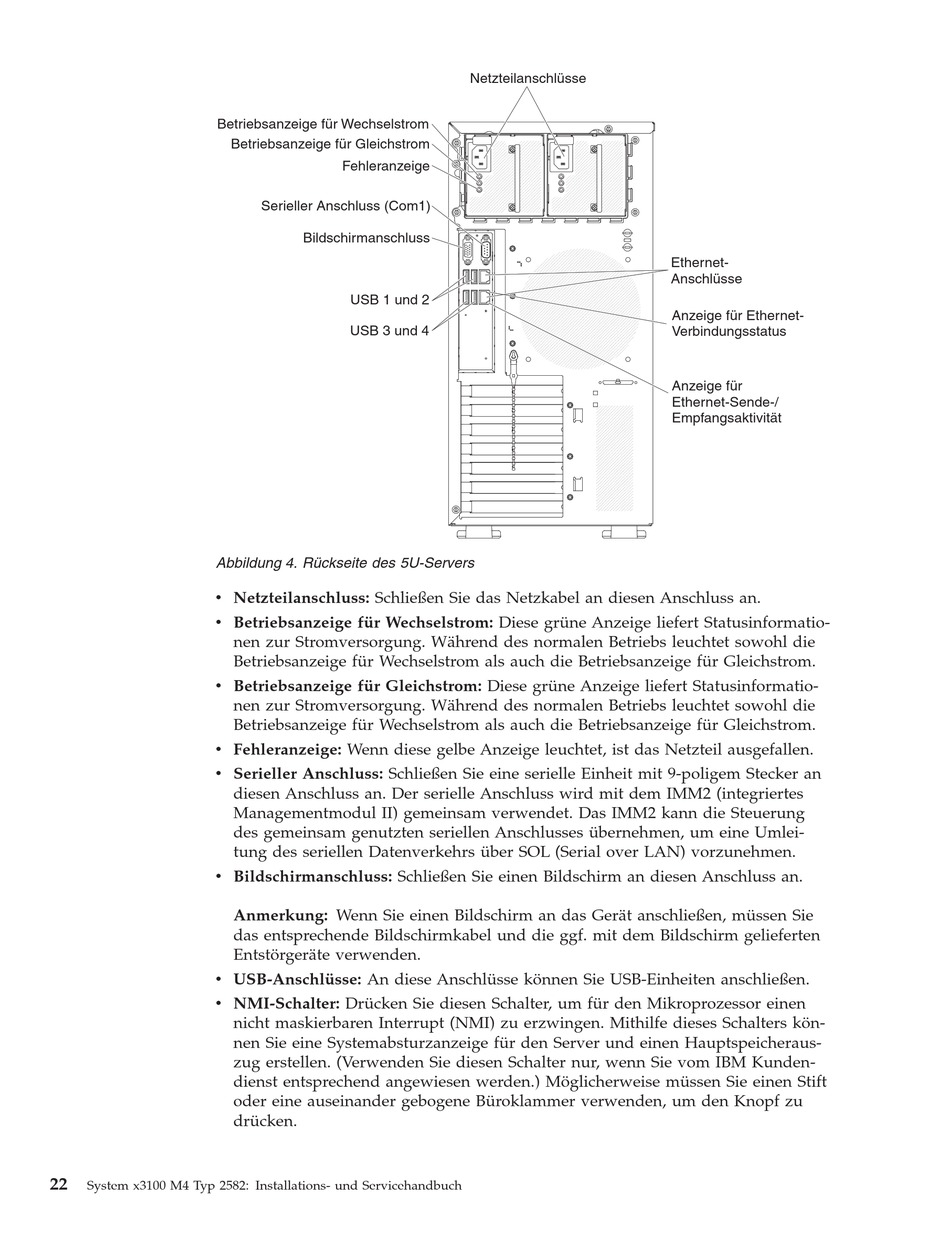

Abbildung 4. Rückseite des 5U-Servers
v Netzteilanschluss: Schließen Sie das Netzkabel an diesen Anschluss an.
v Betriebsanzeige für Wechselstrom: Diese grüne Anzeige liefert Statusinformatio-
v Betriebsanzeige für Gleichstrom: Diese grüne Anzeige liefert Statusinformatio-
v Fehleranzeige: Wenn diese gelbe Anzeige leuchtet, ist das Netzteil ausgefallen.
v Serieller Anschluss: Schließen Sie eine serielle Einheit mit 9-poligem Stecker an
v Bildschirmanschluss: Schließen Sie einen Bildschirm an diesen Anschluss an.
v USB-Anschlüsse: An diese Anschlüsse können Sie USB-Einheiten anschließen.
v NMI-Schalter: Drücken Sie diesen Schalter, um für den Mikroprozessor einen
22
System x3100 M4 Typ 2582: Installations- und Servicehandbuch
Betriebsanzeige für Gleichstrom
Fehleranzeige
Serieller Anschluss (Com1)
Bildschirmanschluss
USB 1 und 2
USB 3 und 4
nen zur Stromversorgung. Während des normalen Betriebs leuchtet sowohl die
Betriebsanzeige für Wechselstrom als auch die Betriebsanzeige für Gleichstrom.
nen zur Stromversorgung. Während des normalen Betriebs leuchtet sowohl die
Betriebsanzeige für Wechselstrom als auch die Betriebsanzeige für Gleichstrom.
diesen Anschluss an. Der serielle Anschluss wird mit dem IMM2 (integriertes
Managementmodul II) gemeinsam verwendet. Das IMM2 kann die Steuerung
des gemeinsam genutzten seriellen Anschlusses übernehmen, um eine Umlei-
tung des seriellen Datenverkehrs über SOL (Serial over LAN) vorzunehmen.
Anmerkung: Wenn Sie einen Bildschirm an das Gerät anschließen, müssen Sie
das entsprechende Bildschirmkabel und die ggf. mit dem Bildschirm gelieferten
Entstörgeräte verwenden.
nicht maskierbaren Interrupt (NMI) zu erzwingen. Mithilfe dieses Schalters kön-
nen Sie eine Systemabsturzanzeige für den Server und einen Hauptspeicheraus-
zug erstellen. (Verwenden Sie diesen Schalter nur, wenn Sie vom IBM Kunden-
dienst entsprechend angewiesen werden.) Möglicherweise müssen Sie einen Stift
oder eine auseinander gebogene Büroklammer verwenden, um den Knopf zu
drücken.
Netzteilanschlüsse
Ethernet-
Anschlüsse
Anzeige für Ethernet-
Verbindungsstatus
Anzeige für
Ethernet-Sende-/
Empfangsaktivität
