10. Installieren Sie die Simple-Swap-Festplattenlaufwerke, die Sie aus dem Fest-
230
System x3100 M4 Typ 2582: Installations- und Servicehandbuch
Anmerkung: Im LSI-RAID-Dienstprogramm stellt SATA 1 das Festplattenlauf-
werk in Laufwerkposition 2 und SATA 2 das Festplattenlaufwerk in Laufwerk-
position 1 dar (siehe „Simple-Swap-Festplattenlaufwerk ersetzen" auf Seite
202).

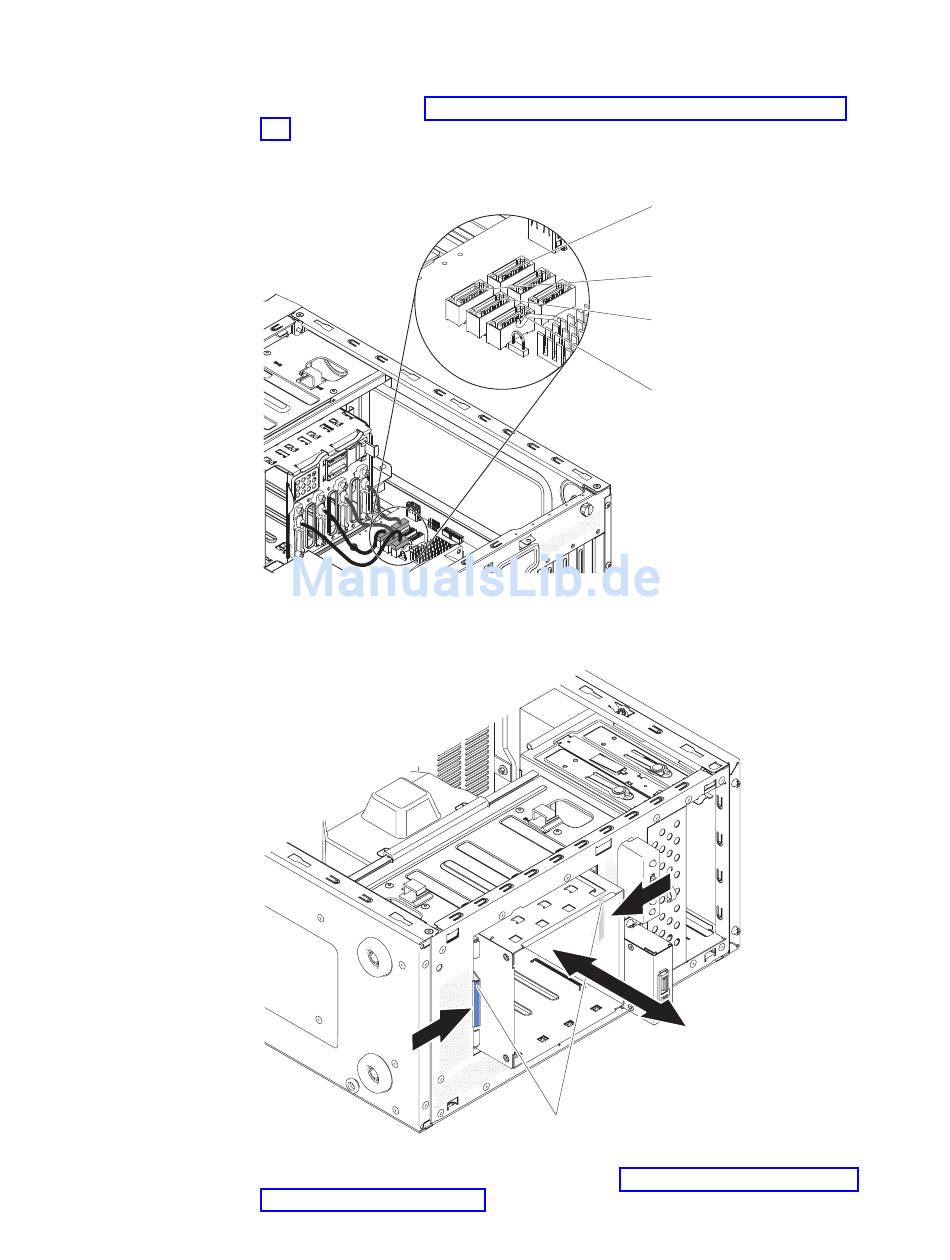

In den folgenden Abbildungen sind die SATA-Anschlüsse auf der Systempla-
tine dargestellt:
8. Befestigen Sie die Kabel mit den Sicherungsklammern.
9. Drücken Sie das Festplattenlaufwerkgehäuse in den Server hinein, bis die Ent-
riegelungshebel einrasten.
plattenlaufwerkgehäuse entfernt haben (siehe „Simple-Swap-Festplattenlauf-
werk ersetzen" auf Seite 202).
Festplattenlaufwerk 3 - SATA 3
Festplattenlaufwerk 2 - SATA 1
Festplattenlaufwerk 1 - SATA 2
Festplattenlaufwerk 0 - SATA 0
Entriegelungshebel des Gehäuses
