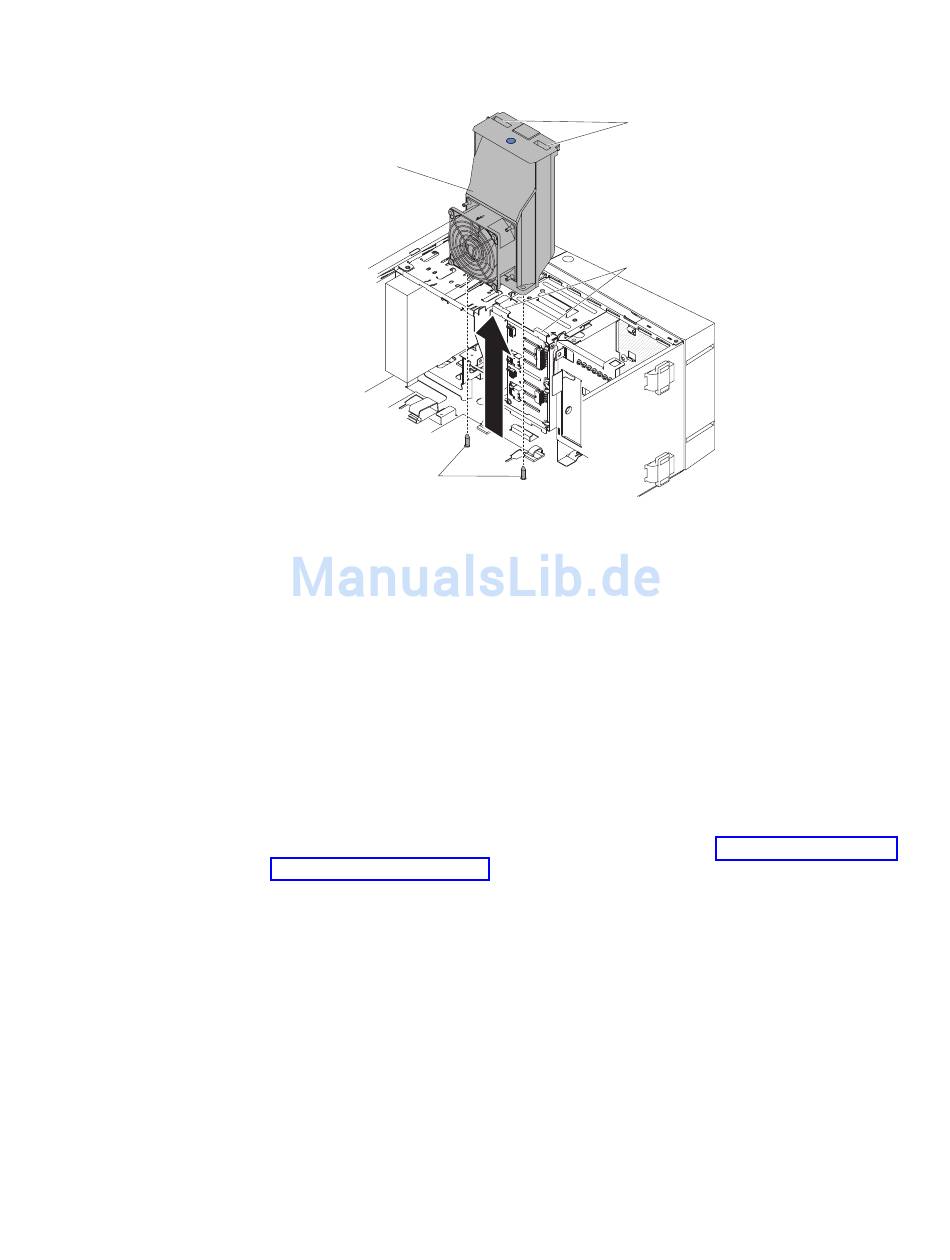

5. Ziehen Sie den Lüfterkanal für Festplattenlaufwerke an dem blauen Punkt aus
dem Gehäuse.
Lüfterkanal für
Festplattenlaufwerk
Führungsstifte
6. Wenn Sie angewiesen werden, den Lüfter zurückzugeben, befolgen Sie die Ver-
packungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungs-
material für den Transport.
Lüfterkanal für Festplattenlaufwerk wieder anbringen
Diese Vorgehensweise gilt nur für das 5U-Servermodell mit Hot-Swap-fähigen
Netzteilen (Modellname: 2582-F4x).
Achtung: Um eine ordnungsgemäße Kühlung und eine ausreichende Luftzirkula-
tion zu gewährleisten, betreiben Sie den Server nie länger als 30 Minuten ohne Sei-
tenabdeckung.
Gehen Sie wie folgt vor, um den Lüfterkanal für die Festplattenlaufwerke in einem
5U-Servermodell mit Hot-Swap-fähigen Netzteilen (Modellname: 2582-F4x) zu ins-
tallieren.
1. Entriegeln und entfernen Sie die Seitenabdeckung (siehe „Seitenabdeckung wie-
der anbringen" auf Seite 85).
2. Legen Sie den Server mit der Systemplatine nach oben vorsichtig flach auf die
Seite.
Achtung: Achten Sie darauf, dass der Server nicht umkippen kann.
3. Senken Sie den Lüfterkanal für das Festplattenlaufwerk in das Gehäuse. Stellen
Sie dabei sicher, dass die beiden Führungsstifte und die beiden Verriegelungen
am Gehäuse durch die entsprechenden Öffnungen im Lüfterkanal für das Fest-
plattenlaufwerk ragen.
Verriegelungs-
öffnungen
Verriegelungen
