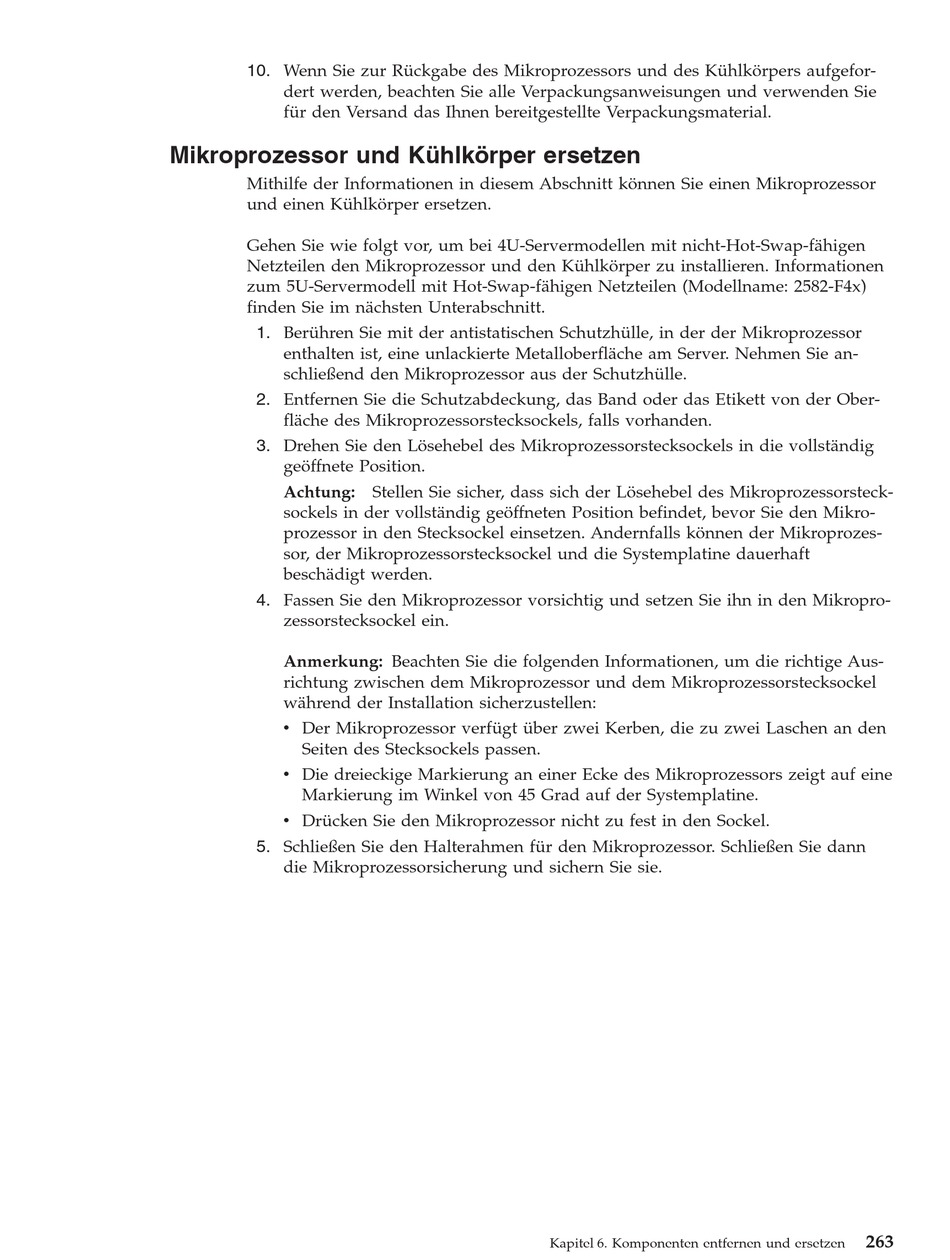

10. Wenn Sie zur Rückgabe des Mikroprozessors und des Kühlkörpers aufgefor-
dert werden, beachten Sie alle Verpackungsanweisungen und verwenden Sie
für den Versand das Ihnen bereitgestellte Verpackungsmaterial.
Mikroprozessor und Kühlkörper ersetzen
Mithilfe der Informationen in diesem Abschnitt können Sie einen Mikroprozessor
und einen Kühlkörper ersetzen.
Gehen Sie wie folgt vor, um bei 4U-Servermodellen mit nicht-Hot-Swap-fähigen
Netzteilen den Mikroprozessor und den Kühlkörper zu installieren. Informationen
zum 5U-Servermodell mit Hot-Swap-fähigen Netzteilen (Modellname: 2582-F4x)
finden Sie im nächsten Unterabschnitt.
1. Berühren Sie mit der antistatischen Schutzhülle, in der der Mikroprozessor
enthalten ist, eine unlackierte Metalloberfläche am Server. Nehmen Sie an-
schließend den Mikroprozessor aus der Schutzhülle.
2. Entfernen Sie die Schutzabdeckung, das Band oder das Etikett von der Ober-
fläche des Mikroprozessorstecksockels, falls vorhanden.
3. Drehen Sie den Lösehebel des Mikroprozessorstecksockels in die vollständig
geöffnete Position.
Achtung: Stellen Sie sicher, dass sich der Lösehebel des Mikroprozessorsteck-
sockels in der vollständig geöffneten Position befindet, bevor Sie den Mikro-
prozessor in den Stecksockel einsetzen. Andernfalls können der Mikroprozes-
sor, der Mikroprozessorstecksockel und die Systemplatine dauerhaft
beschädigt werden.
4. Fassen Sie den Mikroprozessor vorsichtig und setzen Sie ihn in den Mikropro-
zessorstecksockel ein.
Anmerkung: Beachten Sie die folgenden Informationen, um die richtige Aus-
richtung zwischen dem Mikroprozessor und dem Mikroprozessorstecksockel
während der Installation sicherzustellen:
v Der Mikroprozessor verfügt über zwei Kerben, die zu zwei Laschen an den
Seiten des Stecksockels passen.
v Die dreieckige Markierung an einer Ecke des Mikroprozessors zeigt auf eine
Markierung im Winkel von 45 Grad auf der Systemplatine.
v Drücken Sie den Mikroprozessor nicht zu fest in den Sockel.
5. Schließen Sie den Halterahmen für den Mikroprozessor. Schließen Sie dann
die Mikroprozessorsicherung und sichern Sie sie.
Kapitel 6. Komponenten entfernen und ersetzen
263
