Kabel anschließen
Verwenden Sie diese Informationen, um die Kabel anzuschließen.
Achtung: Um Schäden an den Bauteilen vorzubeugen, schließen Sie die Netzka-
bel zuletzt an.
Wenn die Serverkabel und die Steckeranschlussplatte über farblich markierte An-
schlüsse verfügen, verbinden Sie die farbigen Enden der Kabel mit den entspre-
chenden farbigen Anschlüssen. Verbinden Sie z. B. ein blaues Kabelende mit einem
blauen Plattenanschluss, ein rotes mit einem roten usw.

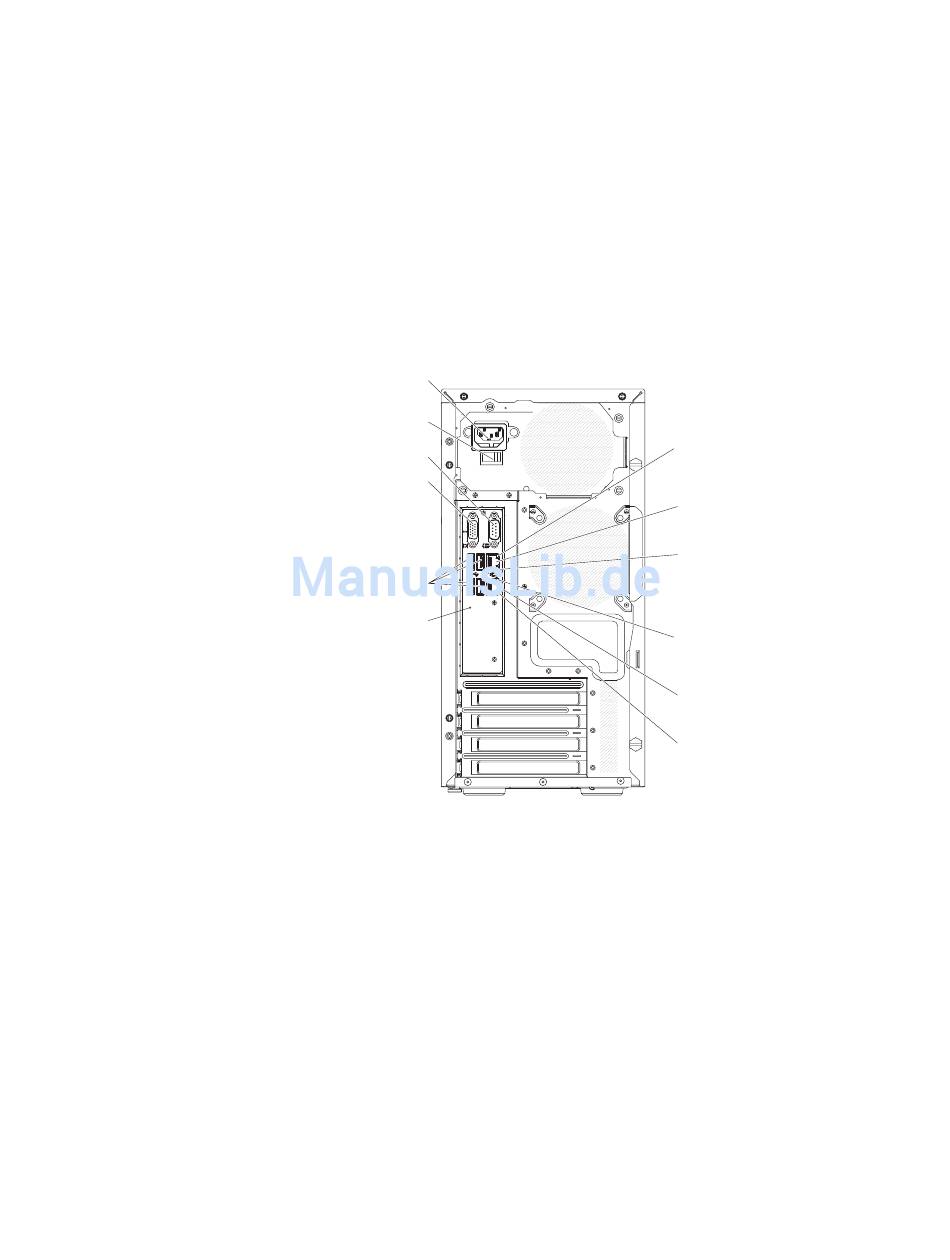

In der folgenden Abbildung sind die Ein-/Ausgabe-Anschlüsse an der Rückseite
von Servermodellen mit nicht-Hot-Swap-fähigen Netzteilen (4U-Gehäuse).
Netzteilanschluss
Netzschalter
Serieller Anschluss 1 (Com1)
Bildschirmanschluss
USB-Anschlüsse
NMI-Schalter
Anzeige für Ethernet-
Verbindungsstatus
Ethernet-
Anschluss 1
Anzeige für
Ethernet-Sende-/
Empfangsaktivität
Anzeige für Ethernet-
Verbindungsstatus
Ethernet-
Anschluss 2
Anzeige für
Ethernet-Sende-/
Empfangsaktivität
