Systemplatine
7. Schließen Sie alle Kabel, die Sie beim Entfernen des alten Mikroprozessors ab-
gezogen haben, wieder an.
8. Sichern Sie die SATA-Signalkabel mit den Halteklammern.
9. Installieren Sie den Luftkanal.
10. Installieren Sie die Seitenabdeckung (siehe Abschnitt „Seitenabdeckung wieder
anbringen" auf Seite 85).
11. Stellen Sie den Server wieder aufrecht hin.
12. Installieren Sie die Frontblende (siehe „Frontblende wieder anbringen" auf Sei-
te 82).
13. Schließen Sie die externen Kabel und die Netzkabel wieder an. Schalten Sie
anschließend zunächst die angeschlossenen Einheiten und dann den Server
ein.
Gehen Sie wie folgt vor, um den Mikroprozessor und den Kühlkörper auf dem 5U-
Servermodell mit Hot-Swap-fähigen Netzteilen (Modellname: 2582-F4x) zu instal-
lieren. Informationen zu 4U-Servermodellen mit nicht-Hot-Swap-fähigen Netzteilen
finden Sie im vorherigen Unterabschnitt.
1. Berühren Sie mit der antistatischen Schutzhülle, in der der Mikroprozessor
enthalten ist, eine unlackierte Metalloberfläche am Server. Nehmen Sie an-
schließend den Mikroprozessor aus der Schutzhülle.
2. Entfernen Sie die Schutzabdeckung, das Band oder das Etikett von der Ober-
fläche des Mikroprozessorstecksockels, falls vorhanden.
3. Drehen Sie den Lösehebel des Mikroprozessorstecksockels in die vollständig
geöffnete Position.
Achtung: Stellen Sie sicher, dass sich der Lösehebel des Mikroprozessorsteck-
sockels in der vollständig geöffneten Position befindet, bevor Sie den Mikro-
prozessor in den Stecksockel einsetzen. Andernfalls können der Mikroprozes-
sor, der Mikroprozessorstecksockel und die Systemplatine dauerhaft
beschädigt werden.
4. Fassen Sie den Mikroprozessor vorsichtig und setzen Sie ihn in den Mikropro-
zessorstecksockel ein.

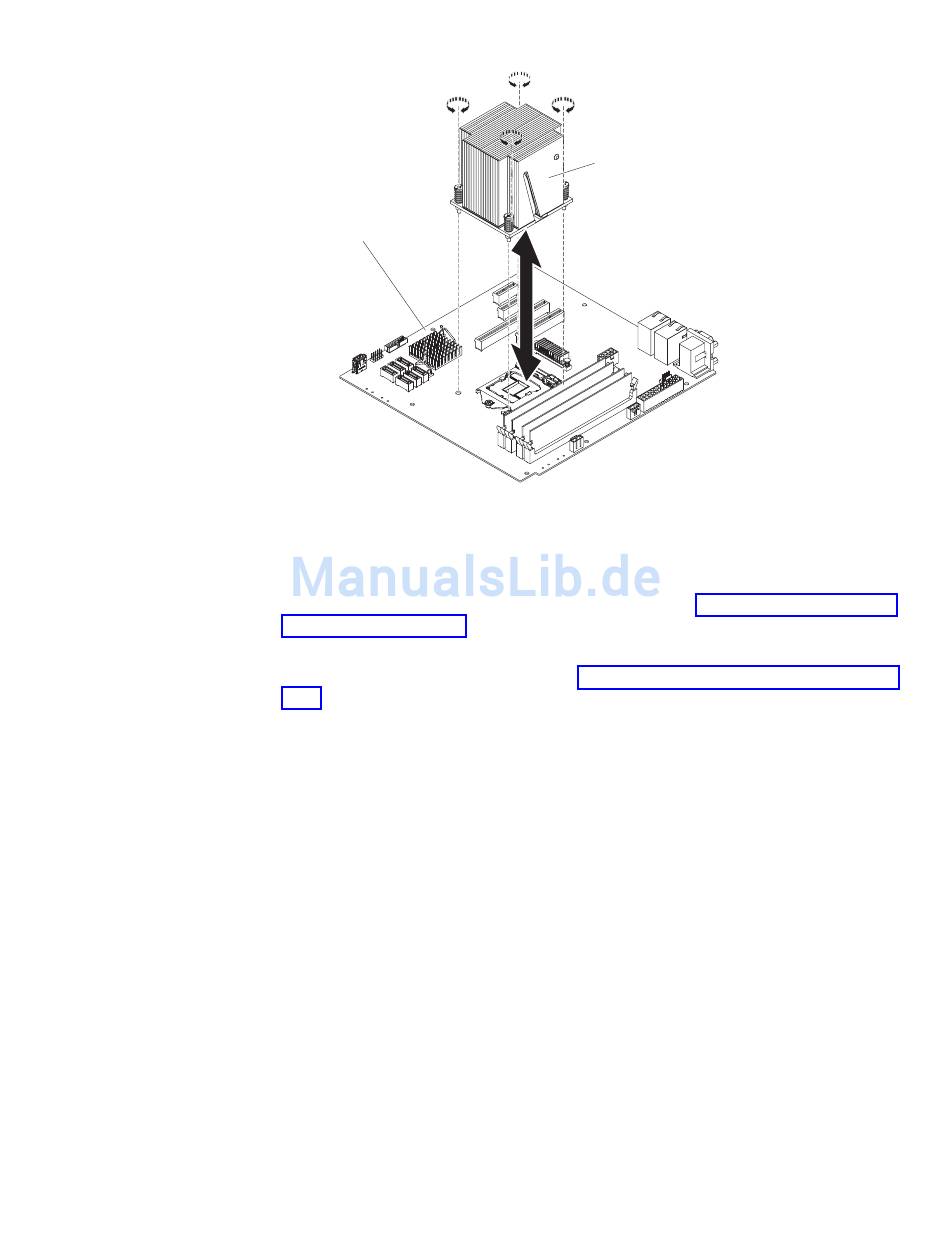

Kühlkörper
Kapitel 6. Komponenten entfernen und ersetzen
265
