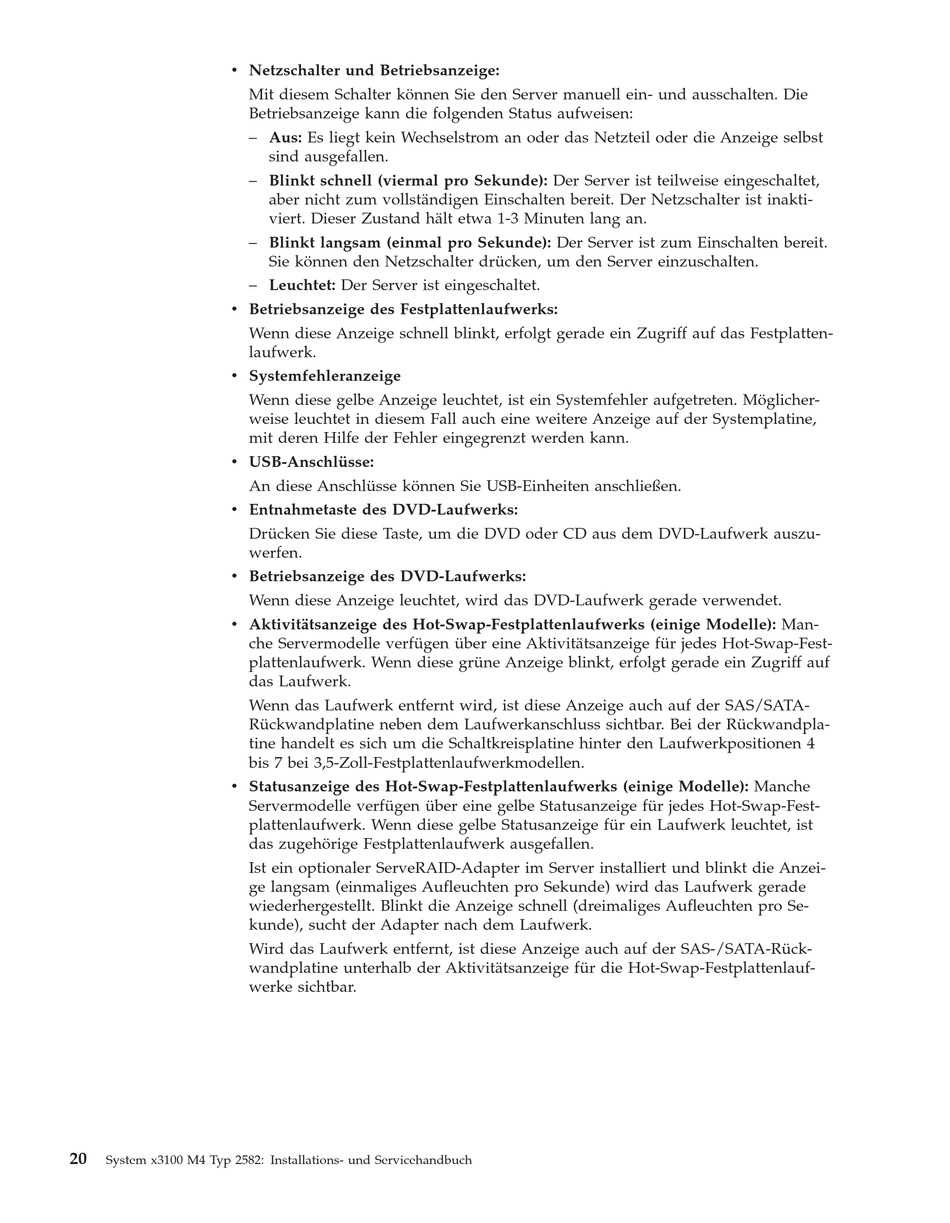

IBM System x3100 M4 Bedienungsanleitung Seite 38

v Netzschalter und Betriebsanzeige:
v Betriebsanzeige des Festplattenlaufwerks:
v Systemfehleranzeige
v USB-Anschlüsse:
v Entnahmetaste des DVD-Laufwerks:
v Betriebsanzeige des DVD-Laufwerks:
v Aktivitätsanzeige des Hot-Swap-Festplattenlaufwerks (einige Modelle): Man-
v Statusanzeige des Hot-Swap-Festplattenlaufwerks (einige Modelle): Manche
20
System x3100 M4 Typ 2582: Installations- und Servicehandbuch
Mit diesem Schalter können Sie den Server manuell ein- und ausschalten. Die
Betriebsanzeige kann die folgenden Status aufweisen:
– Aus: Es liegt kein Wechselstrom an oder das Netzteil oder die Anzeige selbst
sind ausgefallen.
– Blinkt schnell (viermal pro Sekunde): Der Server ist teilweise eingeschaltet,
aber nicht zum vollständigen Einschalten bereit. Der Netzschalter ist inakti-
viert. Dieser Zustand hält etwa 1-3 Minuten lang an.
– Blinkt langsam (einmal pro Sekunde): Der Server ist zum Einschalten bereit.
Sie können den Netzschalter drücken, um den Server einzuschalten.
– Leuchtet: Der Server ist eingeschaltet.
Wenn diese Anzeige schnell blinkt, erfolgt gerade ein Zugriff auf das Festplatten-
laufwerk.
Wenn diese gelbe Anzeige leuchtet, ist ein Systemfehler aufgetreten. Möglicher-
weise leuchtet in diesem Fall auch eine weitere Anzeige auf der Systemplatine,
mit deren Hilfe der Fehler eingegrenzt werden kann.
An diese Anschlüsse können Sie USB-Einheiten anschließen.
Drücken Sie diese Taste, um die DVD oder CD aus dem DVD-Laufwerk auszu-
werfen.
Wenn diese Anzeige leuchtet, wird das DVD-Laufwerk gerade verwendet.
che Servermodelle verfügen über eine Aktivitätsanzeige für jedes Hot-Swap-Fest-
plattenlaufwerk. Wenn diese grüne Anzeige blinkt, erfolgt gerade ein Zugriff auf
das Laufwerk.
Wenn das Laufwerk entfernt wird, ist diese Anzeige auch auf der SAS/SATA-
Rückwandplatine neben dem Laufwerkanschluss sichtbar. Bei der Rückwandpla-
tine handelt es sich um die Schaltkreisplatine hinter den Laufwerkpositionen 4
bis 7 bei 3,5-Zoll-Festplattenlaufwerkmodellen.
Servermodelle verfügen über eine gelbe Statusanzeige für jedes Hot-Swap-Fest-
plattenlaufwerk. Wenn diese gelbe Statusanzeige für ein Laufwerk leuchtet, ist
das zugehörige Festplattenlaufwerk ausgefallen.
Ist ein optionaler ServeRAID-Adapter im Server installiert und blinkt die Anzei-
ge langsam (einmaliges Aufleuchten pro Sekunde) wird das Laufwerk gerade
wiederhergestellt. Blinkt die Anzeige schnell (dreimaliges Aufleuchten pro Se-
kunde), sucht der Adapter nach dem Laufwerk.
Wird das Laufwerk entfernt, ist diese Anzeige auch auf der SAS-/SATA-Rück-
wandplatine unterhalb der Aktivitätsanzeige für die Hot-Swap-Festplattenlauf-
werke sichtbar.
