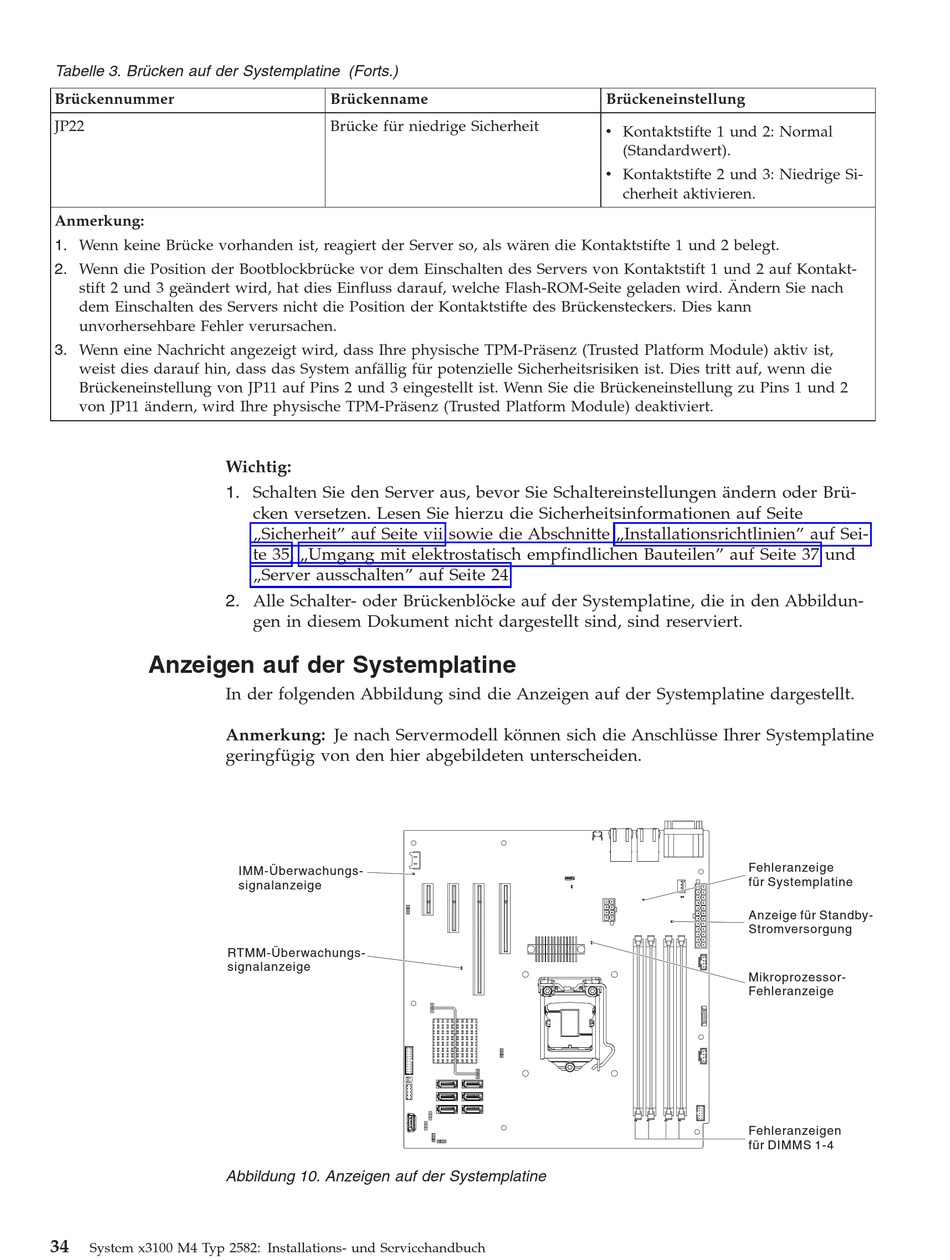

Tabelle 3. Brücken auf der Systemplatine (Forts.)
Brückennummer
JP22
Anmerkung:
1. Wenn keine Brücke vorhanden ist, reagiert der Server so, als wären die Kontaktstifte 1 und 2 belegt.
2. Wenn die Position der Bootblockbrücke vor dem Einschalten des Servers von Kontaktstift 1 und 2 auf Kontakt-
stift 2 und 3 geändert wird, hat dies Einfluss darauf, welche Flash-ROM-Seite geladen wird. Ändern Sie nach
dem Einschalten des Servers nicht die Position der Kontaktstifte des Brückensteckers. Dies kann
unvorhersehbare Fehler verursachen.
3. Wenn eine Nachricht angezeigt wird, dass Ihre physische TPM-Präsenz (Trusted Platform Module) aktiv ist,
weist dies darauf hin, dass das System anfällig für potenzielle Sicherheitsrisiken ist. Dies tritt auf, wenn die
Brückeneinstellung von JP11 auf Pins 2 und 3 eingestellt ist. Wenn Sie die Brückeneinstellung zu Pins 1 und 2
von JP11 ändern, wird Ihre physische TPM-Präsenz (Trusted Platform Module) deaktiviert.
Wichtig:
1. Schalten Sie den Server aus, bevor Sie Schaltereinstellungen ändern oder Brü-
2. Alle Schalter- oder Brückenblöcke auf der Systemplatine, die in den Abbildun-
Anzeigen auf der Systemplatine
In der folgenden Abbildung sind die Anzeigen auf der Systemplatine dargestellt.
Anmerkung: Je nach Servermodell können sich die Anschlüsse Ihrer Systemplatine
geringfügig von den hier abgebildeten unterscheiden.
RTMM-Überwachungs-
signalanzeige
Abbildung 10. Anzeigen auf der Systemplatine
34
System x3100 M4 Typ 2582: Installations- und Servicehandbuch
Brückenname
Brücke für niedrige Sicherheit
cken versetzen. Lesen Sie hierzu die Sicherheitsinformationen auf Seite
„Sicherheit" auf Seite vii sowie die Abschnitte „Installationsrichtlinien" auf Sei-
te 35, „Umgang mit elektrostatisch empfindlichen Bauteilen" auf Seite 37 und
„Server ausschalten" auf Seite 24.
gen in diesem Dokument nicht dargestellt sind, sind reserviert.
IMM-Überwachungs-
signalanzeige
Brückeneinstellung
v Kontaktstifte 1 und 2: Normal
(Standardwert).
v Kontaktstifte 2 und 3: Niedrige Si-
cherheit aktivieren.
Fehleranzeige
für Systemplatine
Anzeige für Standby-
Stromversorgung
Mikroprozessor-
Fehleranzeige
Fehleranzeigen
für DIMMS 1-4
