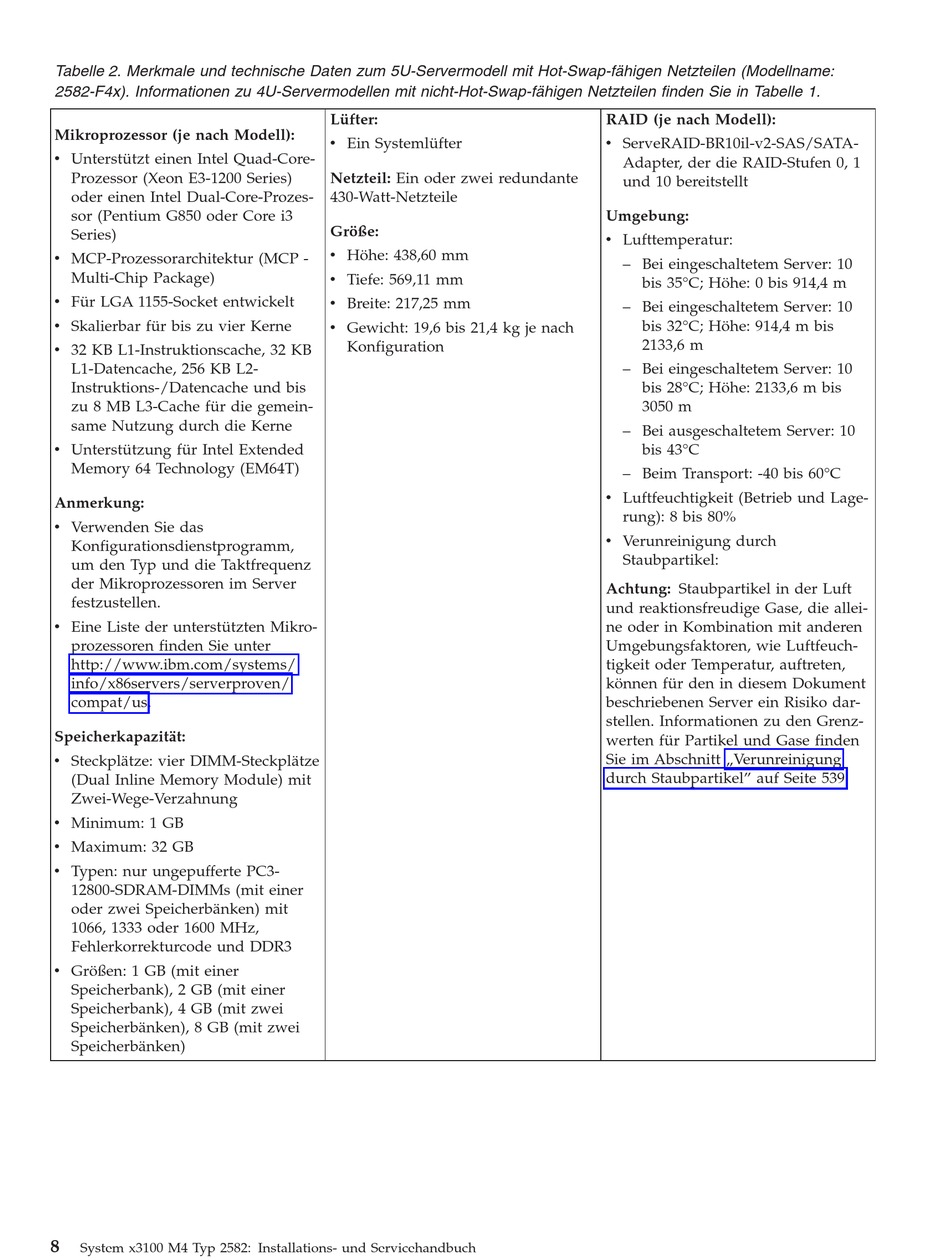

IBM System x3100 M4 Bedienungsanleitung Seite 26

Tabelle 2. Merkmale und technische Daten zum 5U-Servermodell mit Hot-Swap-fähigen Netzteilen (Modellname:
2582-F4x). Informationen zu 4U-Servermodellen mit nicht-Hot-Swap-fähigen Netzteilen finden Sie in Tabelle 1.
Mikroprozessor (je nach Modell):
v Unterstützt einen Intel Quad-Core-
Prozessor (Xeon E3-1200 Series)
oder einen Intel Dual-Core-Prozes-
sor (Pentium G850 oder Core i3
Series)
v MCP-Prozessorarchitektur (MCP -
Multi-Chip Package)
v Für LGA 1155-Socket entwickelt
v Skalierbar für bis zu vier Kerne
v 32 KB L1-Instruktionscache, 32 KB
L1-Datencache, 256 KB L2-
Instruktions-/Datencache und bis
zu 8 MB L3-Cache für die gemein-
same Nutzung durch die Kerne
v Unterstützung für Intel Extended
Memory 64 Technology (EM64T)
Anmerkung:
v Verwenden Sie das
Konfigurationsdienstprogramm,
um den Typ und die Taktfrequenz
der Mikroprozessoren im Server
festzustellen.
v Eine Liste der unterstützten Mikro-
prozessoren finden Sie unter
http://www.ibm.com/systems/
info/x86servers/serverproven/
compat/us.
Speicherkapazität:
v Steckplätze: vier DIMM-Steckplätze
(Dual Inline Memory Module) mit
Zwei-Wege-Verzahnung
v Minimum: 1 GB
v Maximum: 32 GB
v Typen: nur ungepufferte PC3-
12800-SDRAM-DIMMs (mit einer
oder zwei Speicherbänken) mit
1066, 1333 oder 1600 MHz,
Fehlerkorrekturcode und DDR3
v Größen: 1 GB (mit einer
Speicherbank), 2 GB (mit einer
Speicherbank), 4 GB (mit zwei
Speicherbänken), 8 GB (mit zwei
Speicherbänken)
8
System x3100 M4 Typ 2582: Installations- und Servicehandbuch
Lüfter:
v Ein Systemlüfter
Netzteil: Ein oder zwei redundante
430-Watt-Netzteile
Größe:
v Höhe: 438,60 mm
v Tiefe: 569,11 mm
v Breite: 217,25 mm
v Gewicht: 19,6 bis 21,4 kg je nach
Konfiguration
RAID (je nach Modell):
v ServeRAID-BR10il-v2-SAS/SATA-
Adapter, der die RAID-Stufen 0, 1
und 10 bereitstellt
Umgebung:
v Lufttemperatur:
– Bei eingeschaltetem Server: 10
bis 35°C; Höhe: 0 bis 914,4 m
– Bei eingeschaltetem Server: 10
bis 32°C; Höhe: 914,4 m bis
2133,6 m
– Bei eingeschaltetem Server: 10
bis 28°C; Höhe: 2133,6 m bis
3050 m
– Bei ausgeschaltetem Server: 10
bis 43°C
– Beim Transport: -40 bis 60°C
v Luftfeuchtigkeit (Betrieb und Lage-
rung): 8 bis 80%
v Verunreinigung durch
Staubpartikel:
Achtung: Staubpartikel in der Luft
und reaktionsfreudige Gase, die allei-
ne oder in Kombination mit anderen
Umgebungsfaktoren, wie Luftfeuch-
tigkeit oder Temperatur, auftreten,
können für den in diesem Dokument
beschriebenen Server ein Risiko dar-
stellen. Informationen zu den Grenz-
werten für Partikel und Gase finden
Sie im Abschnitt „Verunreinigung
durch Staubpartikel" auf Seite 539.
