9. Wenn Sie angewiesen werden, die Bedienfeldbaugruppe zurückzugeben, befol-
Gehen Sie wie folgt vor, um die Bedienfeldgruppe aus einem 5U-Servermodell mit
Hot-Swap-fähigen Netzteilen (Modellname: 2582-F4x) zu entfernen. Informationen
zu 4U-Servermodellen mit nicht-Hot-Swap-fähigen Netzteilen finden Sie im vorhe-
rigen Unterabschnitt.

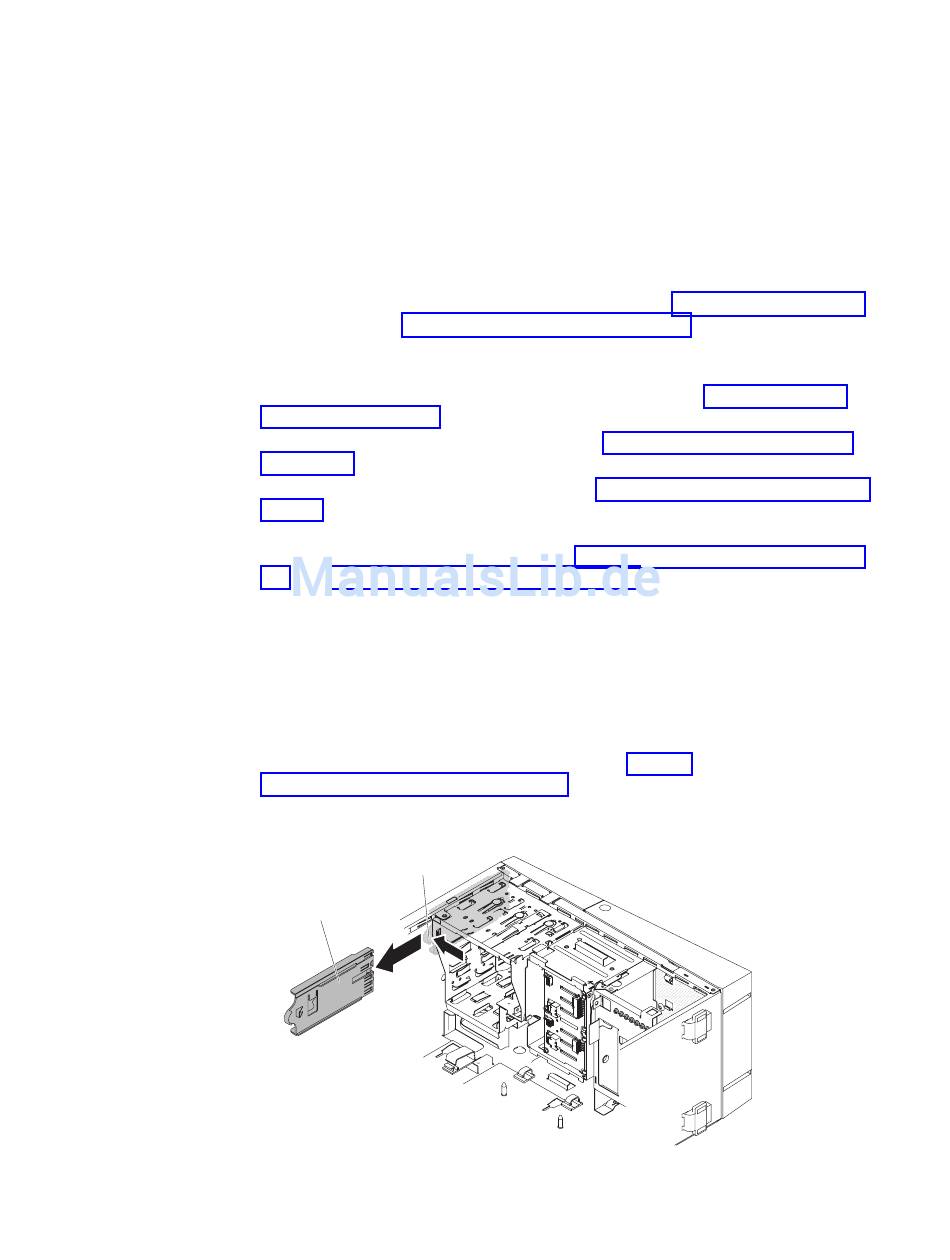

10. Drücken Sie den Lösehebel der Bedienfeldbaugruppe, ziehen Sie sie zur Rück-
236
System x3100 M4 Typ 2582: Installations- und Servicehandbuch
Anmerkung: Ziehen Sie das Kabel vorsichtig aus der Öffnung. Achten Sie dar-
auf, dass die Verbindung der Anzeige mit der Bedienfeldbaugruppe nicht ge-
trennt wird.
gen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte
Verpackungsmaterial für den Transport.
1. Lesen Sie die Sicherheitsinformationen im Abschnitt „Sicherheit" auf Seite vii
und im Abschnitt „Installationsrichtlinien" auf Seite 35.
2. Schalten Sie den Server und alle angeschlossenen Einheiten aus. Ziehen Sie
anschließend alle Netzkabel und externen Kabel ab.
3. Entriegeln und entfernen Sie die Seitenabdeckung (siehe „Seitenabdeckung
entfernen" auf Seite 38).
4. Entfernen Sie die untere Frontblende (siehe „Untere Frontblende entfernen"
auf Seite 41).
5. Entfernen Sie die obere Frontblende (siehe „Obere Frontblende entfernen" auf
Seite 42).
6. Ziehen Sie die Laufwerke in Position 1 und 2 leicht nach vorne (weitere Infor-
mationen finden Sie in den Abschnitten „DVD-Laufwerk entfernen" auf Seite
188 und „Bandlaufwerk entfernen" auf Seite 194). Die Laufwerke müssen
nicht entfernt werden.
7. Legen Sie den Server mit der Systemplatine nach oben vorsichtig flach auf die
Seite.
Achtung: Achten Sie darauf, dass der Server nicht umkippen kann.
8. Entfernen Sie die Hot-Swap-Netzteile und den Netzteilrahmen (siehe und ).
9. Ziehen Sie das Kabel der Bedienfeldbaugruppe von der Systemplatine ab und
notieren Sie sich, wie das Kabel verlegt war (Informationen zur Position des
Bedienfeldanschlusses finden Sie im Abschnitt „Interne
Systemplatinenanschlüsse" auf Seite 31).
seite des Servers und nehmen Sie sie aus dem Servergehäuse.
Lösehebel
Bedienfeldbaugruppe
