Gehen Sie wie folgt vor, um die Baugruppe des USB-Anschlusses an der Vordersei-
te aus einem 5U-Servermodell mit Hot-Swap-fähigen Netzteilen (Modellname:
2582-F4x) zu entfernen. Informationen zu 4U-Servermodellen mit nicht-Hot-Swap-
fähigen Netzteilen finden Sie im vorherigen Unterabschnitt.
240
System x3100 M4 Typ 2582: Installations- und Servicehandbuch
1. Lesen Sie die Sicherheitsinformationen im Abschnitt „Sicherheit" auf Seite vii
und im Abschnitt „Installationsrichtlinien" auf Seite 35.
2. Schalten Sie den Server und alle angeschlossenen Einheiten aus. Ziehen Sie
anschließend alle Netzkabel und externen Kabel ab.
3. Entriegeln und entfernen Sie die Seitenabdeckung (siehe „Seitenabdeckung
entfernen" auf Seite 38).
4. Entfernen Sie die untere Frontblende (siehe „Untere Frontblende entfernen"
auf Seite 41).
5. Entfernen Sie die obere Frontblende (siehe „Obere Frontblende entfernen" auf
Seite 42).
6. Legen Sie den Server mit der Systemplatine nach oben vorsichtig flach auf die
Seite.
Achtung: Achten Sie darauf, dass der Server nicht umkippen kann.

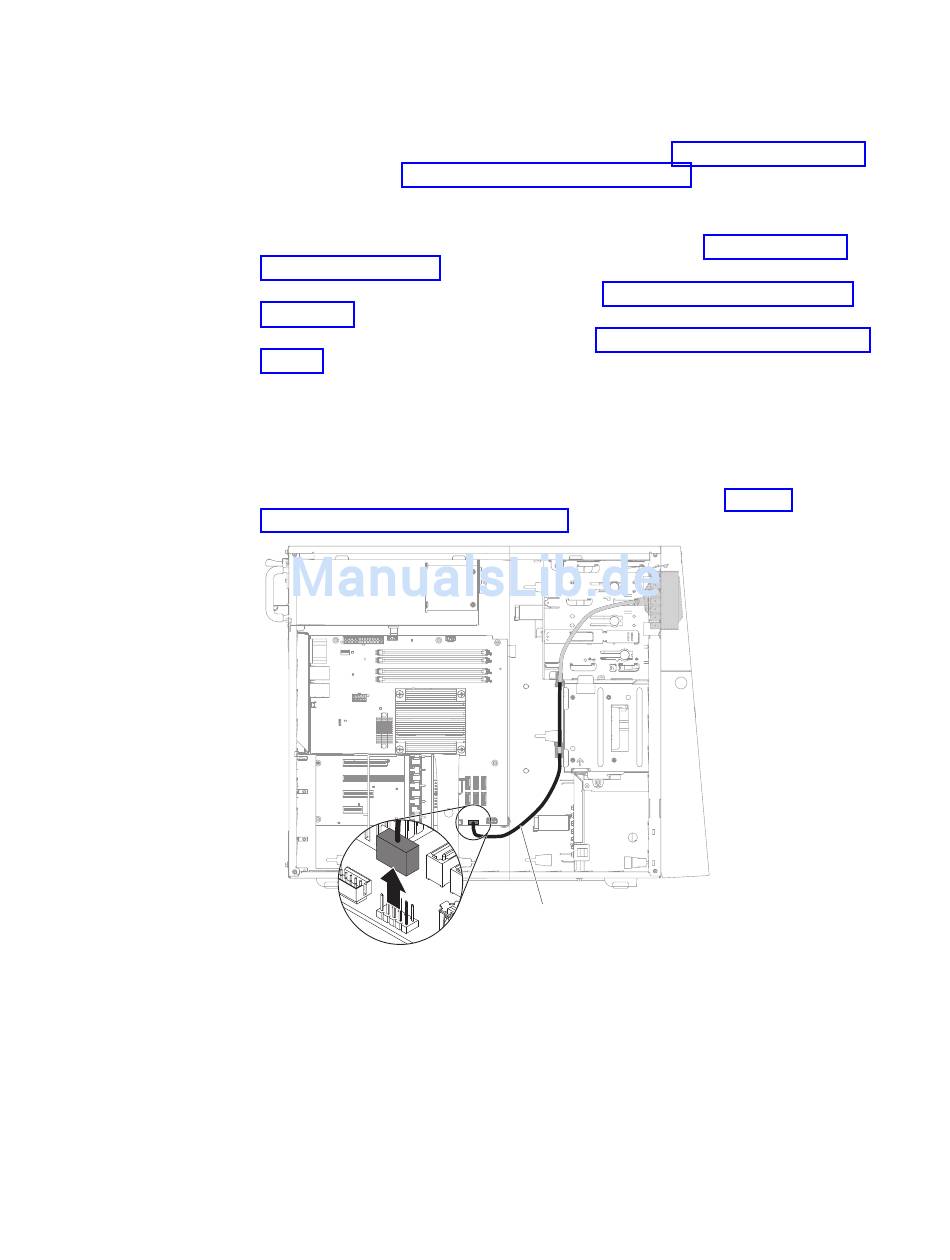

7. Ziehen Sie das Kabel des USB-Anschlusses an der Vorderseite von der System-
platine ab und notieren Sie sich, wie das Kabel verlegt war (Informationen zur
Position des Bedienfeldanschlusses finden Sie im Abschnitt „Interne
Systemplatinenanschlüsse" auf Seite 31).
8. Stellen Sie den Server wieder aufrecht hin.
9. Halten Sie den Lösehebel am Gehäuse des USB-Anschlusses an der Vordersei-
te gedrückt und neigen Sie den oberen Teil des USB-Gehäuses vom Serverge-
häuse weg. Heben Sie das USB-Gehäuse aus der Öffnung im Servergehäuse
heraus.
USB-Anschlusskabel
