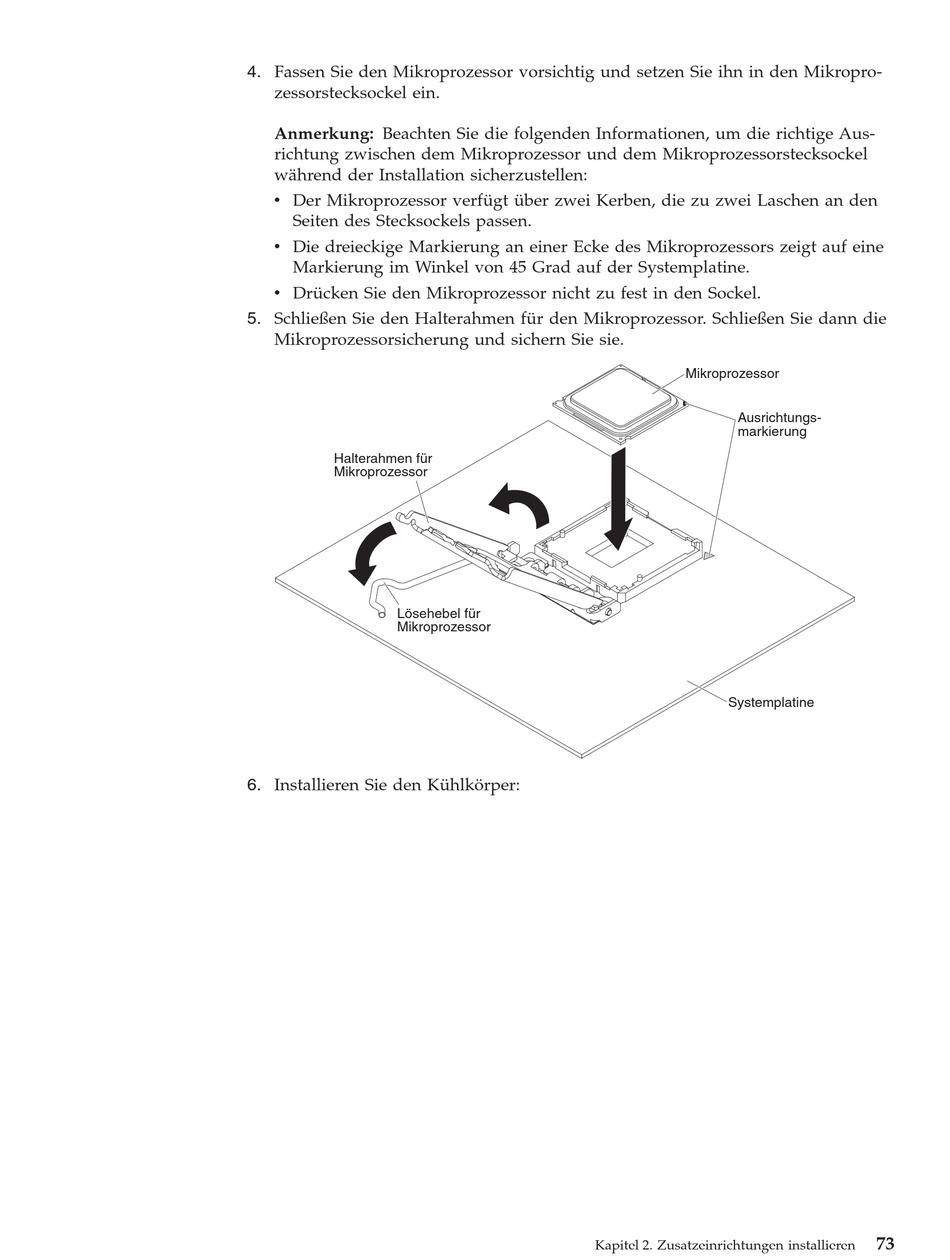

4. Fassen Sie den Mikroprozessor vorsichtig und setzen Sie ihn in den Mikropro-
zessorstecksockel ein.
Anmerkung: Beachten Sie die folgenden Informationen, um die richtige Aus-
richtung zwischen dem Mikroprozessor und dem Mikroprozessorstecksockel
während der Installation sicherzustellen:
v Der Mikroprozessor verfügt über zwei Kerben, die zu zwei Laschen an den
Seiten des Stecksockels passen.
v Die dreieckige Markierung an einer Ecke des Mikroprozessors zeigt auf eine
Markierung im Winkel von 45 Grad auf der Systemplatine.
v Drücken Sie den Mikroprozessor nicht zu fest in den Sockel.
5. Schließen Sie den Halterahmen für den Mikroprozessor. Schließen Sie dann die
Mikroprozessorsicherung und sichern Sie sie.
Halterahmen für
Mikroprozessor
Lösehebel für
Mikroprozessor
6. Installieren Sie den Kühlkörper:
Mikroprozessor
Ausrichtungs-
markierung
Systemplatine
