Baugruppe des USB-Anschlusses an der Vorderseite wieder
anbringen
Mithilfe der Informationen in diesem Abschnitt können Sie die Baugruppe des
USB-Anschlusses an der Vorderseite wieder anbringen.
Gehen Sie wie folgt vor, um die Baugruppe des USB-Anschlusses an der Vordersei-
te in einem 4U-Servermodell mit nicht-Hot-Swap-fähigen Netzteilen zu installieren.
Informationen zum 5U-Servermodell mit Hot-Swap-fähigen Netzteilen (Modellna-
me: 2582-F4x) finden Sie im nächsten Unterabschnitt.
10. Befestigen Sie das Gehäuse für die USB-Anschlüsse an der Vorderseite mit der
11. Verlegen Sie das Kabel für den USB-Anschluss an der Vorderseite erneut und
12. Installieren Sie den Luftkanal.
13. Installieren Sie die Seitenabdeckung (siehe Abschnitt „Seitenabdeckung
242
System x3100 M4 Typ 2582: Installations- und Servicehandbuch
1. Lesen Sie die Sicherheitsinformationen im Abschnitt „Sicherheit" auf Seite vii
und im Abschnitt „Installationsrichtlinien" auf Seite 35.
2. Schalten Sie den Server und alle angeschlossenen Einheiten aus. Ziehen Sie
anschließend alle Netzkabel und externen Kabel ab.
3. Entfernen Sie die Frontblende (siehe Abschnitt „Frontblende entfernen" auf
Seite 40).
4. Legen Sie den Server vorsichtig flach auf die Seite, sodass die Abdeckung
nach oben weist.
Achtung: Achten Sie darauf, dass der Server nicht umkippen kann.
5. Entfernen Sie die Seitenabdeckung (siehe Abschnitt „Seitenabdeckung
entfernen" auf Seite 38).
6. Entfernen Sie den Luftkanal.

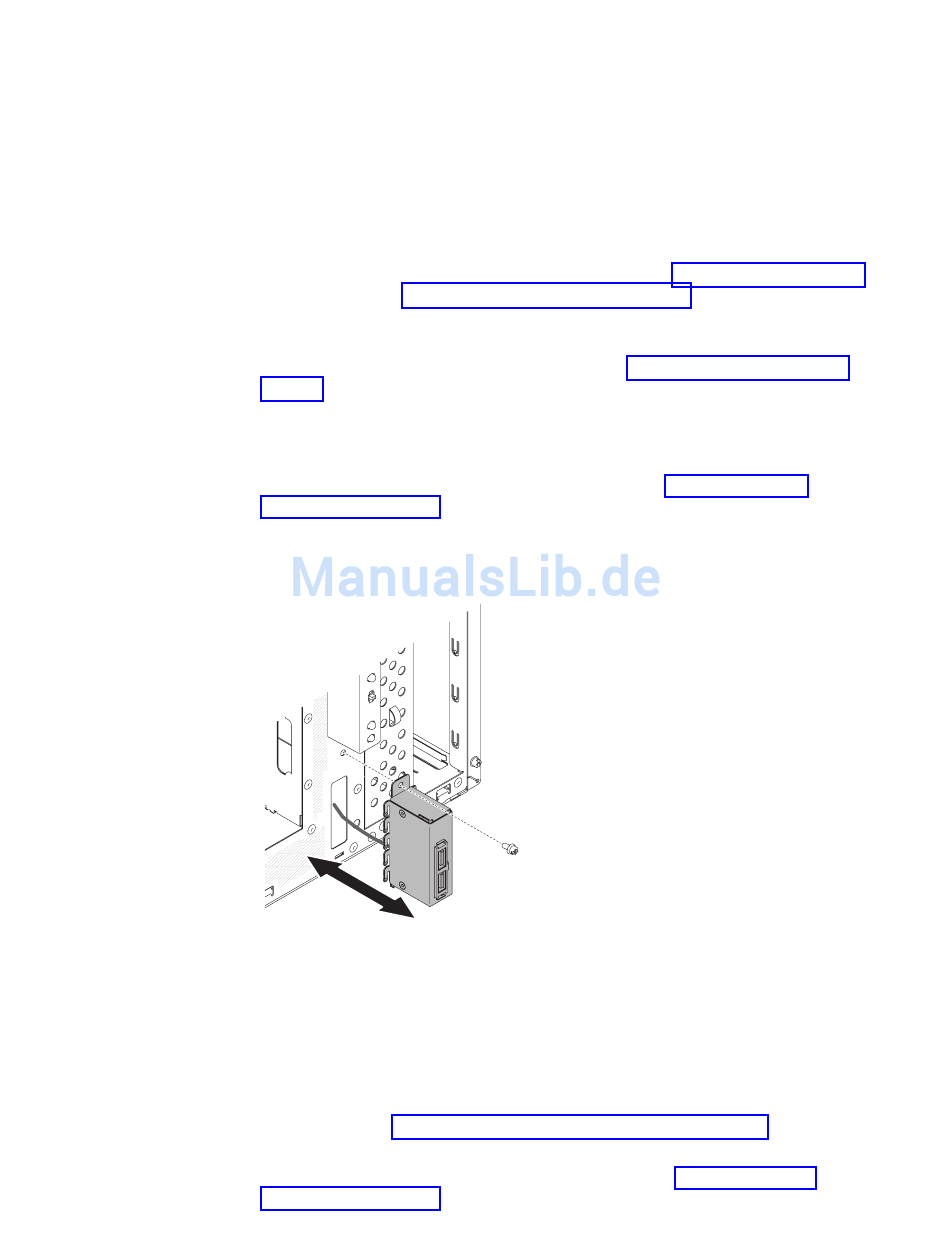

7. Führen Sie vorsichtig das Kabel des USB-Anschlusses an der Vorderseite
durch die Öffnung vorne im Gehäuse.
8. Setzen Sie die Lasche an der unteren Kante des USB-Gehäuses in den unteren
Teil der Öffnung im Gehäuse.
9. Schwenken Sie die Oberseite des USB-Gehäuses bis zum Anschlag in Position.
Schraube.
schließen Sie es an den entsprechenden USB-Anschluss auf der Systemplatine
an (Informationen zur Position des USB-Anschlusses an der Vorderseite finden
Sie im Abschnitt „Interne Systemplatinenanschlüsse" auf Seite 31).
entfernen" auf Seite 38).
