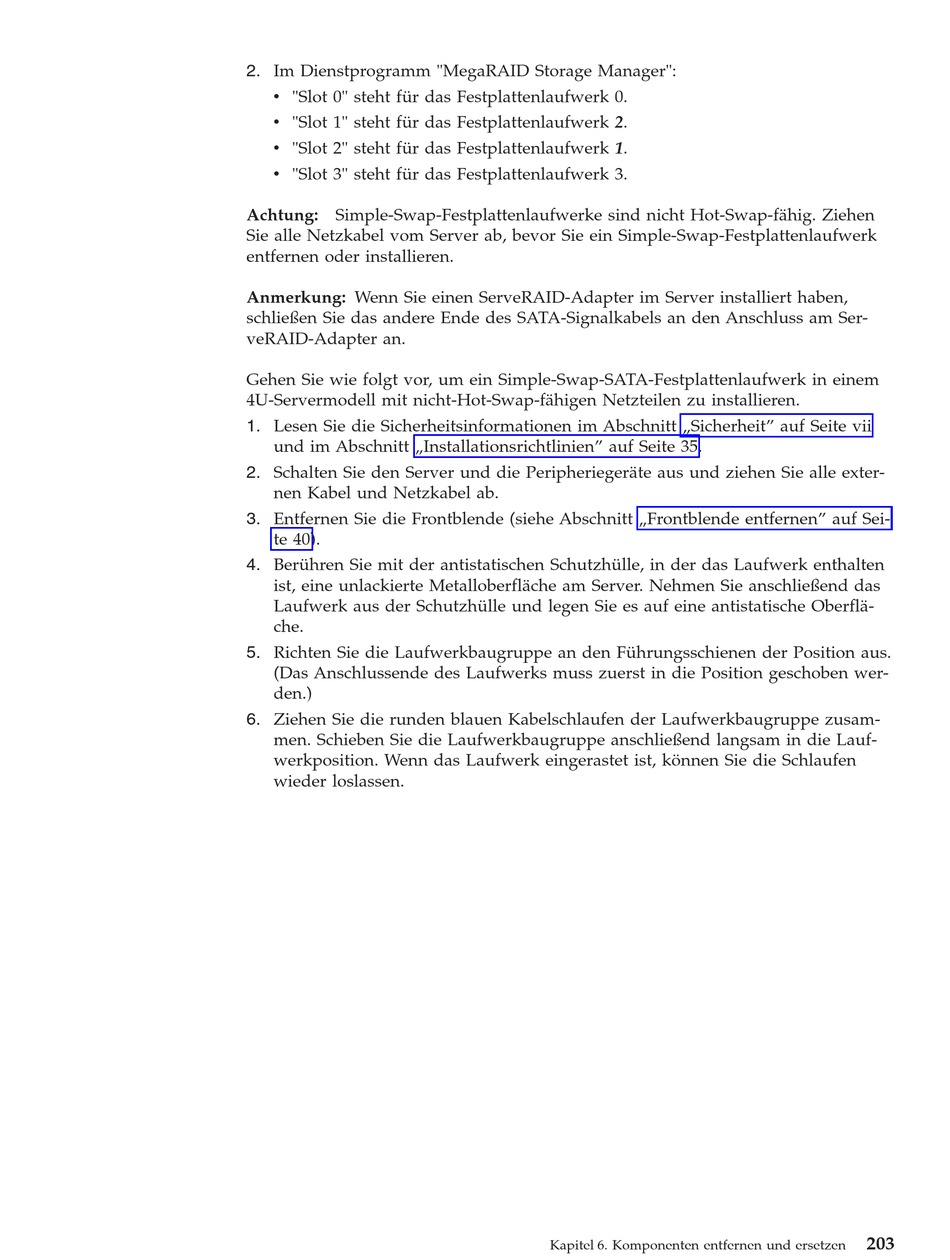

IBM System x3100 M4 Bedienungsanleitung Seite 221

2. Im Dienstprogramm "MegaRAID Storage Manager":
v "Slot 0" steht für das Festplattenlaufwerk 0.
v "Slot 1" steht für das Festplattenlaufwerk 2.
v "Slot 2" steht für das Festplattenlaufwerk 1.
v "Slot 3" steht für das Festplattenlaufwerk 3.
Achtung: Simple-Swap-Festplattenlaufwerke sind nicht Hot-Swap-fähig. Ziehen
Sie alle Netzkabel vom Server ab, bevor Sie ein Simple-Swap-Festplattenlaufwerk
entfernen oder installieren.
Anmerkung: Wenn Sie einen ServeRAID-Adapter im Server installiert haben,
schließen Sie das andere Ende des SATA-Signalkabels an den Anschluss am Ser-
veRAID-Adapter an.
Gehen Sie wie folgt vor, um ein Simple-Swap-SATA-Festplattenlaufwerk in einem
4U-Servermodell mit nicht-Hot-Swap-fähigen Netzteilen zu installieren.
1. Lesen Sie die Sicherheitsinformationen im Abschnitt „Sicherheit" auf Seite vii
und im Abschnitt „Installationsrichtlinien" auf Seite 35.
2. Schalten Sie den Server und die Peripheriegeräte aus und ziehen Sie alle exter-
nen Kabel und Netzkabel ab.
3. Entfernen Sie die Frontblende (siehe Abschnitt „Frontblende entfernen" auf Sei-
te 40).
4. Berühren Sie mit der antistatischen Schutzhülle, in der das Laufwerk enthalten
ist, eine unlackierte Metalloberfläche am Server. Nehmen Sie anschließend das
Laufwerk aus der Schutzhülle und legen Sie es auf eine antistatische Oberflä-
che.
5. Richten Sie die Laufwerkbaugruppe an den Führungsschienen der Position aus.
(Das Anschlussende des Laufwerks muss zuerst in die Position geschoben wer-
den.)
6. Ziehen Sie die runden blauen Kabelschlaufen der Laufwerkbaugruppe zusam-
men. Schieben Sie die Laufwerkbaugruppe anschließend langsam in die Lauf-
werkposition. Wenn das Laufwerk eingerastet ist, können Sie die Schlaufen
wieder loslassen.
Kapitel 6. Komponenten entfernen und ersetzen
203
