USB-Anschluss
an der Vorderseite
SATA-Anschluss 5
Achtung: Wenn interne Serverkomponenten bei eingeschaltetem Server statisch
aufgeladen werden, wird der Server möglicherweise gestoppt und es kann zu Da-
tenverlust kommen. Um dies zu verhindern, sollten Sie immer ein Antistatikarm-
band oder ein anderes Erdungssystem verwenden, wenn Sie am eingeschalteten
Server arbeiten.
Gehen Sie wie folgt vor, um bei 4U-Servermodellen mit nicht-Hot-Swap-fähigen
Netzteilen ein DIMM zu installieren. Informationen zum 5U-Servermodell mit Hot-
Swap-fähigen Netzteilen (Modellname: 2582-F4x) finden Sie im nächsten Unterab-
schnitt.
50
System x3100 M4 Typ 2582: Installations- und Servicehandbuch
PCI-Steckplatz 3
PCI-Steckplatz 4
Anschluss an
der Vorderseite
USB-Band-
laufwerk-
anschluss
SATA-Anschluss 3
SATA-Anschluss 4
1. Lesen Sie die Sicherheitsinformationen im Abschnitt „Sicherheit" auf Seite vii
und im Abschnitt „Installationsrichtlinien" auf Seite 35.
2. Schalten Sie den Server und alle Peripheriegeräte aus. Ziehen Sie die Netzka-
bel und alle externen Kabel vom Server ab.
3. Legen Sie den Server vorsichtig flach auf die Seite, sodass die Abdeckung
nach oben weist.
Achtung: Achten Sie darauf, dass der Server nicht umkippen kann.
4. Entfernen Sie die Seitenabdeckung (siehe Abschnitt „Seitenabdeckung
entfernen" auf Seite 38).
5. Entfernen Sie den Luftkanal.

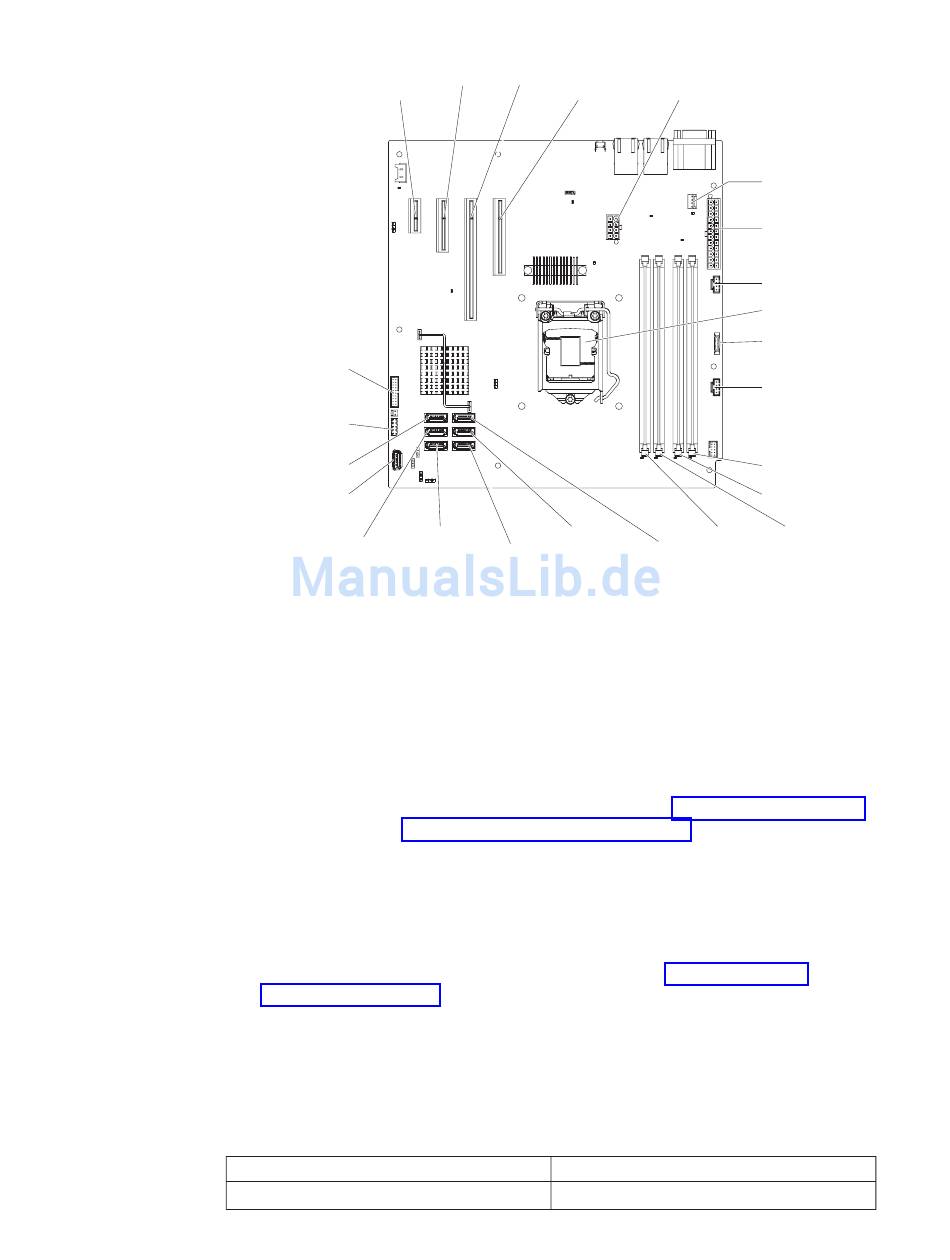

6. Stellen Sie fest, wo sich die DIMM-Steckplätze auf der Systemplatine befinden.
Bestimmen Sie, in welche Steckplätze Sie die DIMMs installieren werden. Ins-
tallieren Sie die DIMMs in der Reihenfolge, die in der folgenden Tabelle ange-
geben ist.
Tabelle 7. DIMM-Installationsreihenfolge
Anzahl von DIMMs
Erstes DIMM-Paar
PCI-Steckplatz 2
PCI-Steckplatz 1
SATA-Anschluss 1
SATA-Anschluss 0
SATA-Anschluss 2
Installationsreihenfolge (Steckplätze)
1, 3
Netzanschluss 2
Anschluss für
Systemlüfter
Netzanschluss 1
Netzanschluss 3
Mikroprozessor
Batterie
Netzanschluss 4
DIMM 1
DIMM 2
DIMM 4 DIMM 3
