Ungepufferte DIMMs (UDIMMs)
Die folgenden Anmerkungen enthalten Informationen, die Sie beim Installieren von
UDIMMs beachten müssen:
v Die Speicherkanäle werden mit der niedrigsten gemeinsamen Frequenz der ins-
v Für den Server gibt es UDIMM-Zusatzeinrichtungen mit 1 GB, 2 GB, 4 GB und 8
v Der Server unterstützt bis zu zwei UDIMMs mit einer oder zwei Speicherbänken
48
System x3100 M4 Typ 2582: Installations- und Servicehandbuch

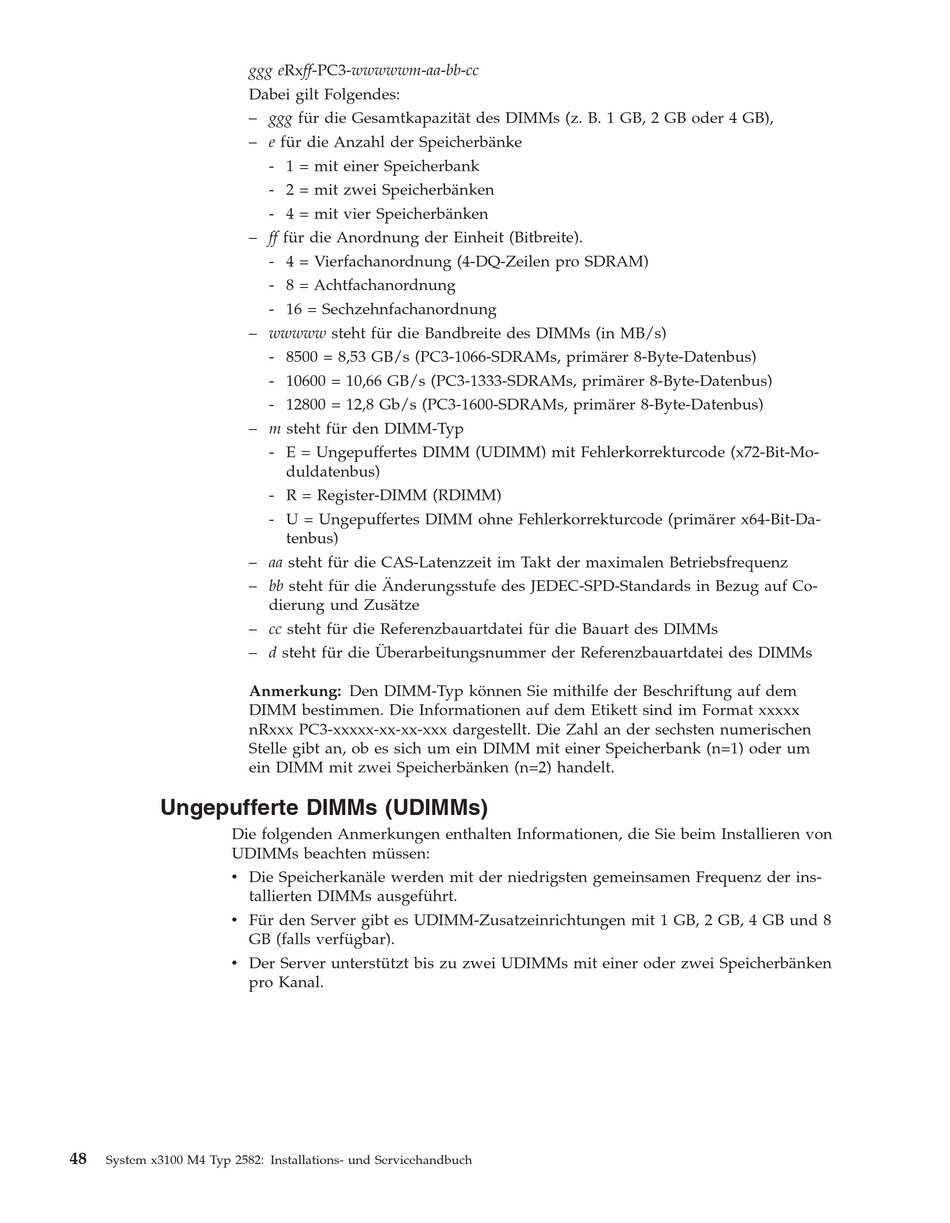

ggg eRxff-PC3-wwwwwm-aa-bb-cc
Dabei gilt Folgendes:
– ggg für die Gesamtkapazität des DIMMs (z. B. 1 GB, 2 GB oder 4 GB),
– e für die Anzahl der Speicherbänke
- 1 = mit einer Speicherbank
- 2 = mit zwei Speicherbänken
- 4 = mit vier Speicherbänken
– ff für die Anordnung der Einheit (Bitbreite).
- 4 = Vierfachanordnung (4-DQ-Zeilen pro SDRAM)
- 8 = Achtfachanordnung
- 16 = Sechzehnfachanordnung
– wwwww steht für die Bandbreite des DIMMs (in MB/s)
- 8500 = 8,53 GB/s (PC3-1066-SDRAMs, primärer 8-Byte-Datenbus)
- 10600 = 10,66 GB/s (PC3-1333-SDRAMs, primärer 8-Byte-Datenbus)
- 12800 = 12,8 Gb/s (PC3-1600-SDRAMs, primärer 8-Byte-Datenbus)
– m steht für den DIMM-Typ
- E = Ungepuffertes DIMM (UDIMM) mit Fehlerkorrekturcode (x72-Bit-Mo-
duldatenbus)
- R = Register-DIMM (RDIMM)
- U = Ungepuffertes DIMM ohne Fehlerkorrekturcode (primärer x64-Bit-Da-
tenbus)
– aa steht für die CAS-Latenzzeit im Takt der maximalen Betriebsfrequenz
– bb steht für die Änderungsstufe des JEDEC-SPD-Standards in Bezug auf Co-
dierung und Zusätze
– cc steht für die Referenzbauartdatei für die Bauart des DIMMs
– d steht für die Überarbeitungsnummer der Referenzbauartdatei des DIMMs
Anmerkung: Den DIMM-Typ können Sie mithilfe der Beschriftung auf dem
DIMM bestimmen. Die Informationen auf dem Etikett sind im Format xxxxx
nRxxx PC3-xxxxx-xx-xx-xxx dargestellt. Die Zahl an der sechsten numerischen
Stelle gibt an, ob es sich um ein DIMM mit einer Speicherbank (n=1) oder um
ein DIMM mit zwei Speicherbänken (n=2) handelt.
tallierten DIMMs ausgeführt.
GB (falls verfügbar).
pro Kanal.
