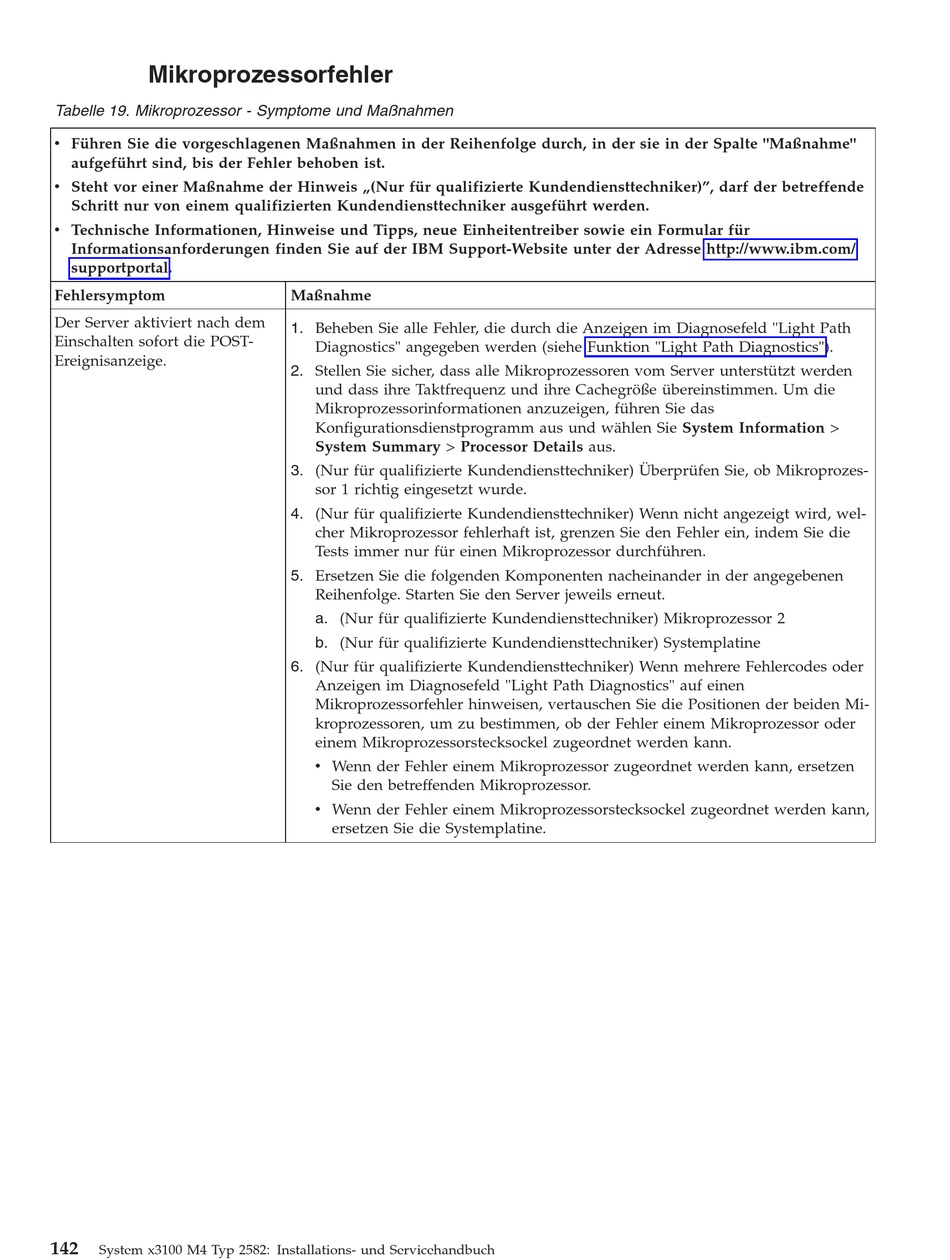

Mikroprozessorfehler

Tabelle 19. Mikroprozessor - Symptome und Maßnahmen
v Führen Sie die vorgeschlagenen Maßnahmen in der Reihenfolge durch, in der sie in der Spalte "Maßnahme"
aufgeführt sind, bis der Fehler behoben ist.
v Steht vor einer Maßnahme der Hinweis „(Nur für qualifizierte Kundendiensttechniker)", darf der betreffende
Schritt nur von einem qualifizierten Kundendiensttechniker ausgeführt werden.
v Technische Informationen, Hinweise und Tipps, neue Einheitentreiber sowie ein Formular für
Informationsanforderungen finden Sie auf der IBM Support-Website unter der Adresse http://www.ibm.com/
supportportal.
Fehlersymptom
Der Server aktiviert nach dem
Einschalten sofort die POST-
Ereignisanzeige.
142
System x3100 M4 Typ 2582: Installations- und Servicehandbuch
Maßnahme
1. Beheben Sie alle Fehler, die durch die Anzeigen im Diagnosefeld "Light Path
Diagnostics" angegeben werden (siehe Funktion "Light Path Diagnostics").
2. Stellen Sie sicher, dass alle Mikroprozessoren vom Server unterstützt werden
und dass ihre Taktfrequenz und ihre Cachegröße übereinstimmen. Um die
Mikroprozessorinformationen anzuzeigen, führen Sie das
Konfigurationsdienstprogramm aus und wählen Sie System Information >
System Summary > Processor Details aus.
3. (Nur für qualifizierte Kundendiensttechniker) Überprüfen Sie, ob Mikroprozes-
sor 1 richtig eingesetzt wurde.
4. (Nur für qualifizierte Kundendiensttechniker) Wenn nicht angezeigt wird, wel-
cher Mikroprozessor fehlerhaft ist, grenzen Sie den Fehler ein, indem Sie die
Tests immer nur für einen Mikroprozessor durchführen.
5. Ersetzen Sie die folgenden Komponenten nacheinander in der angegebenen
Reihenfolge. Starten Sie den Server jeweils erneut.
a. (Nur für qualifizierte Kundendiensttechniker) Mikroprozessor 2
b. (Nur für qualifizierte Kundendiensttechniker) Systemplatine
6. (Nur für qualifizierte Kundendiensttechniker) Wenn mehrere Fehlercodes oder
Anzeigen im Diagnosefeld "Light Path Diagnostics" auf einen
Mikroprozessorfehler hinweisen, vertauschen Sie die Positionen der beiden Mi-
kroprozessoren, um zu bestimmen, ob der Fehler einem Mikroprozessor oder
einem Mikroprozessorstecksockel zugeordnet werden kann.
v Wenn der Fehler einem Mikroprozessor zugeordnet werden kann, ersetzen
Sie den betreffenden Mikroprozessor.
v Wenn der Fehler einem Mikroprozessorstecksockel zugeordnet werden kann,
ersetzen Sie die Systemplatine.
