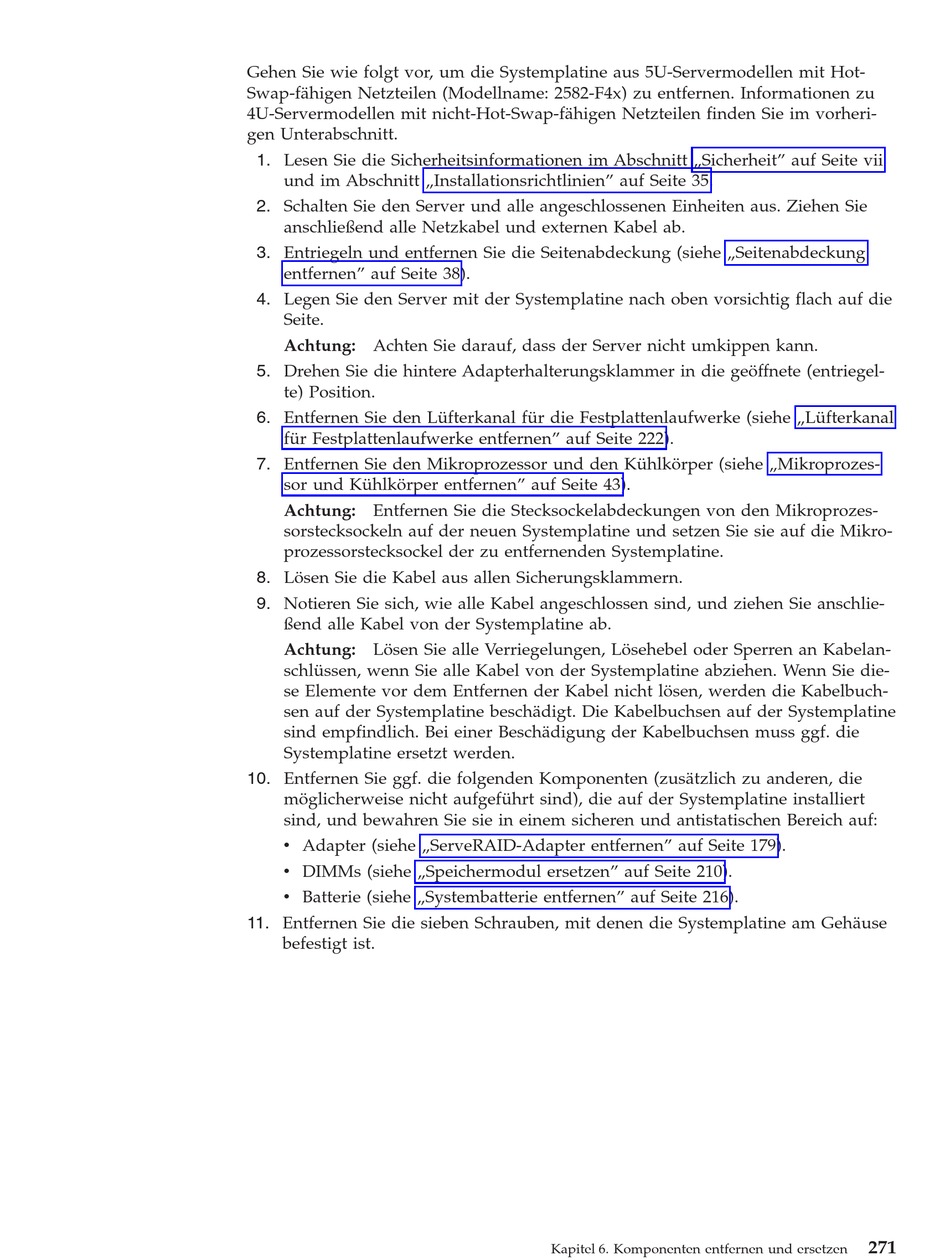

Gehen Sie wie folgt vor, um die Systemplatine aus 5U-Servermodellen mit Hot-
Swap-fähigen Netzteilen (Modellname: 2582-F4x) zu entfernen. Informationen zu
4U-Servermodellen mit nicht-Hot-Swap-fähigen Netzteilen finden Sie im vorheri-
gen Unterabschnitt.
1. Lesen Sie die Sicherheitsinformationen im Abschnitt „Sicherheit" auf Seite vii
und im Abschnitt „Installationsrichtlinien" auf Seite 35.
2. Schalten Sie den Server und alle angeschlossenen Einheiten aus. Ziehen Sie
anschließend alle Netzkabel und externen Kabel ab.
3. Entriegeln und entfernen Sie die Seitenabdeckung (siehe „Seitenabdeckung
entfernen" auf Seite 38).
4. Legen Sie den Server mit der Systemplatine nach oben vorsichtig flach auf die
Seite.
Achtung: Achten Sie darauf, dass der Server nicht umkippen kann.
5. Drehen Sie die hintere Adapterhalterungsklammer in die geöffnete (entriegel-
te) Position.
6. Entfernen Sie den Lüfterkanal für die Festplattenlaufwerke (siehe „Lüfterkanal
für Festplattenlaufwerke entfernen" auf Seite 222).
7. Entfernen Sie den Mikroprozessor und den Kühlkörper (siehe „Mikroprozes-
sor und Kühlkörper entfernen" auf Seite 43).
Achtung: Entfernen Sie die Stecksockelabdeckungen von den Mikroprozes-
sorstecksockeln auf der neuen Systemplatine und setzen Sie sie auf die Mikro-
prozessorstecksockel der zu entfernenden Systemplatine.
8. Lösen Sie die Kabel aus allen Sicherungsklammern.
9. Notieren Sie sich, wie alle Kabel angeschlossen sind, und ziehen Sie anschlie-
ßend alle Kabel von der Systemplatine ab.
Achtung: Lösen Sie alle Verriegelungen, Lösehebel oder Sperren an Kabelan-
schlüssen, wenn Sie alle Kabel von der Systemplatine abziehen. Wenn Sie die-
se Elemente vor dem Entfernen der Kabel nicht lösen, werden die Kabelbuch-
sen auf der Systemplatine beschädigt. Die Kabelbuchsen auf der Systemplatine
sind empfindlich. Bei einer Beschädigung der Kabelbuchsen muss ggf. die
Systemplatine ersetzt werden.
10. Entfernen Sie ggf. die folgenden Komponenten (zusätzlich zu anderen, die
möglicherweise nicht aufgeführt sind), die auf der Systemplatine installiert
sind, und bewahren Sie sie in einem sicheren und antistatischen Bereich auf:
v Adapter (siehe „ServeRAID-Adapter entfernen" auf Seite 179).
v DIMMs (siehe „Speichermodul ersetzen" auf Seite 210).
v Batterie (siehe „Systembatterie entfernen" auf Seite 216).
11. Entfernen Sie die sieben Schrauben, mit denen die Systemplatine am Gehäuse
befestigt ist.
