Frontblende wieder anbringen

Die folgenden Schritte gelten nur für 4U-Servermodelle mit nicht-Hot-Swap-fähi-
gen Netzteilen.

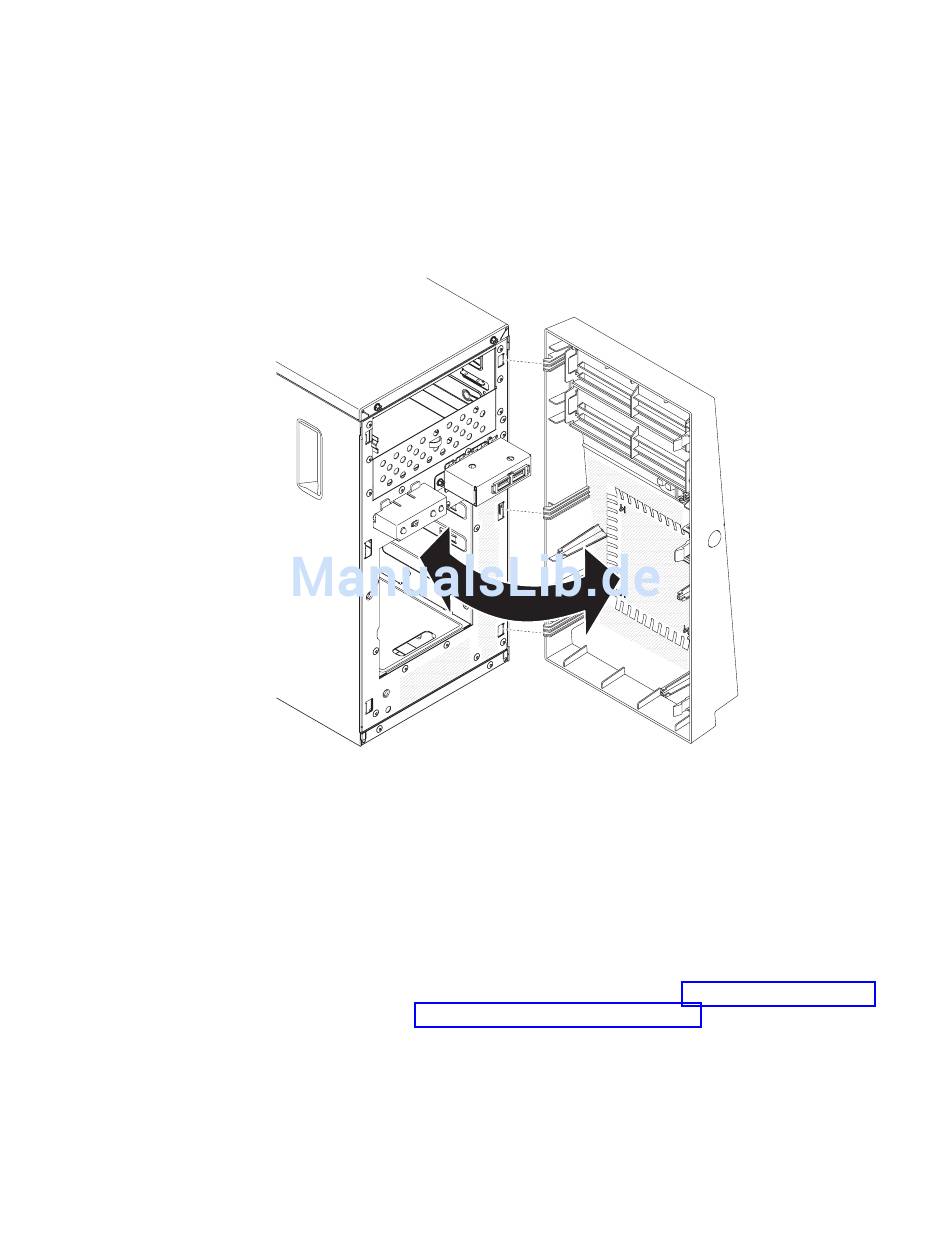

Gehen Sie wie folgt vor, um die Frontblende an 4U-Servermodellen mit nicht-Hot-
Swap-fähigen Netzteilen zu installieren.
1. Setzen Sie die drei Laschen an der Frontblende in die entsprechenden Bohrlö-
cher in der Vorderseite des Servers ein.
2. Drehen Sie die Frontblende zum Server, bis sie einrastet.
3. Schließen Sie die externen Kabel und die Netzkabel wieder an. Schalten Sie an-
schließend zunächst die angeschlossenen Einheiten und dann den Server ein.

Untere Frontblende entfernen

Diese Vorgehensweise gilt nur für das 5U-Servermodell mit Hot-Swap-fähigen
Netzteilen (Modellname: 2582-F4x).
Um Zugang zu den Festplattenlaufwerken in 5U-Servermodellen mit Hot-Swap-
fähigen Netzteilen (Modellname: 2582-F4x) zu erhalten, müssen Sie die untere
Frontblende abnehmen.
1. Lesen Sie die Sicherheitsinformationen im Abschnitt „Sicherheit" auf Seite vii
und im Abschnitt „Installationsrichtlinien" auf Seite 35.
2. Wenn Sie eine nicht Hot-Swap-fähige Komponente austauschen, schalten Sie
den Server und alle angeschlossenen Einheiten aus. Ziehen Sie anschließend
alle Netzkabel und externen Kabel ab.
3. Drücken Sie den blauen Entriegelungsknopf auf der rechten Seite der unteren
Frontblende und klappen Sie die untere Frontblende nach unten, um sie vom
Gehäuse zu lösen.
