10. Installieren Sie die Seitenabdeckung (siehe Abschnitt „Seitenabdeckung wieder
11. Stellen Sie den Server wieder aufrecht hin.
12. Installieren Sie die Frontblende (siehe „Frontblende wieder anbringen" auf Sei-
13. Schließen Sie die externen Kabel und die Netzkabel wieder an. Schalten Sie
274
System x3100 M4 Typ 2582: Installations- und Servicehandbuch

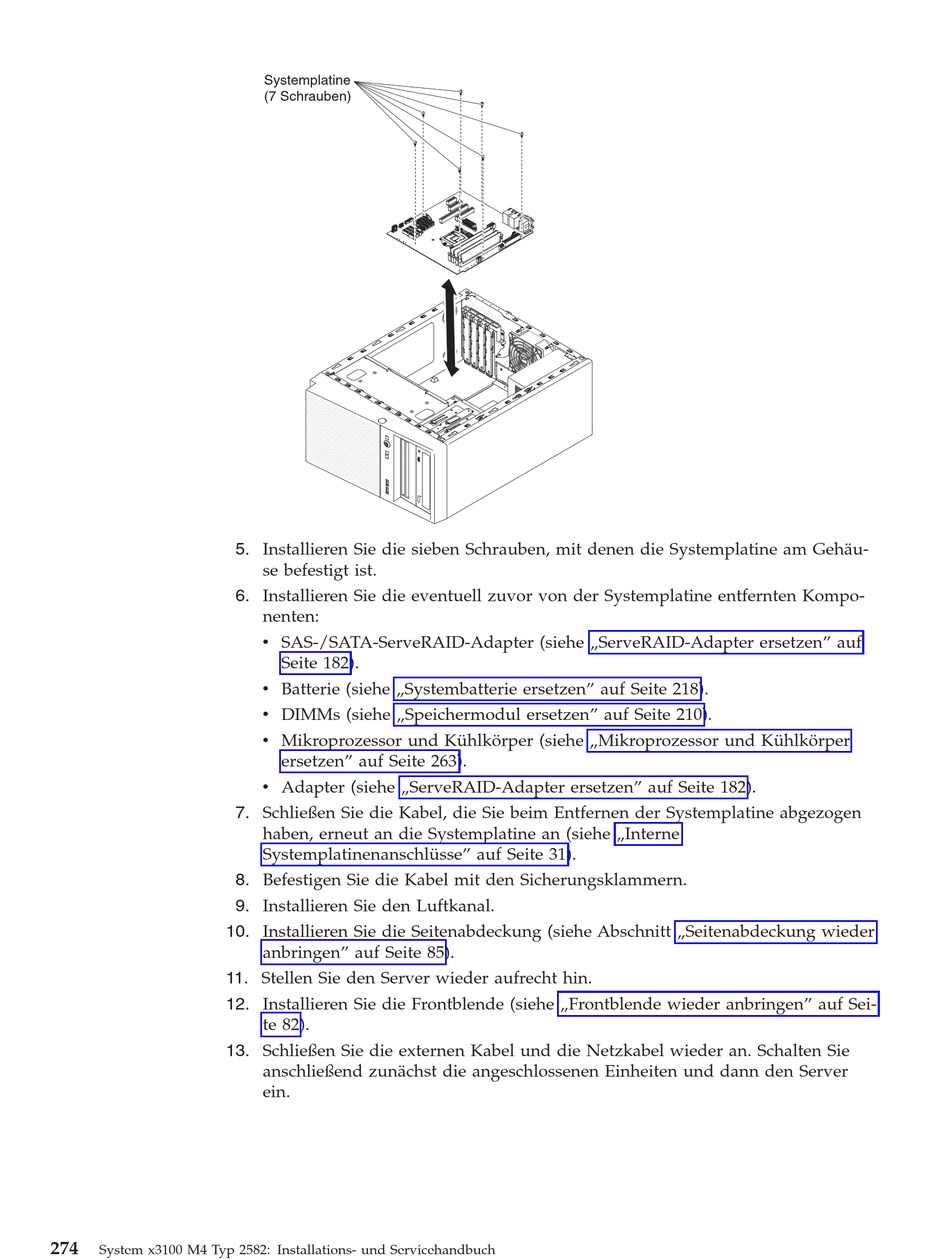

Systemplatine
(7 Schrauben)
5. Installieren Sie die sieben Schrauben, mit denen die Systemplatine am Gehäu-
se befestigt ist.
6. Installieren Sie die eventuell zuvor von der Systemplatine entfernten Kompo-
nenten:
v SAS-/SATA-ServeRAID-Adapter (siehe „ServeRAID-Adapter ersetzen" auf
Seite 182).
v Batterie (siehe „Systembatterie ersetzen" auf Seite 218).
v DIMMs (siehe „Speichermodul ersetzen" auf Seite 210).
v Mikroprozessor und Kühlkörper (siehe „Mikroprozessor und Kühlkörper
ersetzen" auf Seite 263).
v Adapter (siehe „ServeRAID-Adapter ersetzen" auf Seite 182).
7. Schließen Sie die Kabel, die Sie beim Entfernen der Systemplatine abgezogen
haben, erneut an die Systemplatine an (siehe „Interne
Systemplatinenanschlüsse" auf Seite 31).
8. Befestigen Sie die Kabel mit den Sicherungsklammern.
9. Installieren Sie den Luftkanal.
anbringen" auf Seite 85).
te 82).
anschließend zunächst die angeschlossenen Einheiten und dann den Server
ein.
