46
System x3100 M4 Typ 2582: Installations- und Servicehandbuch

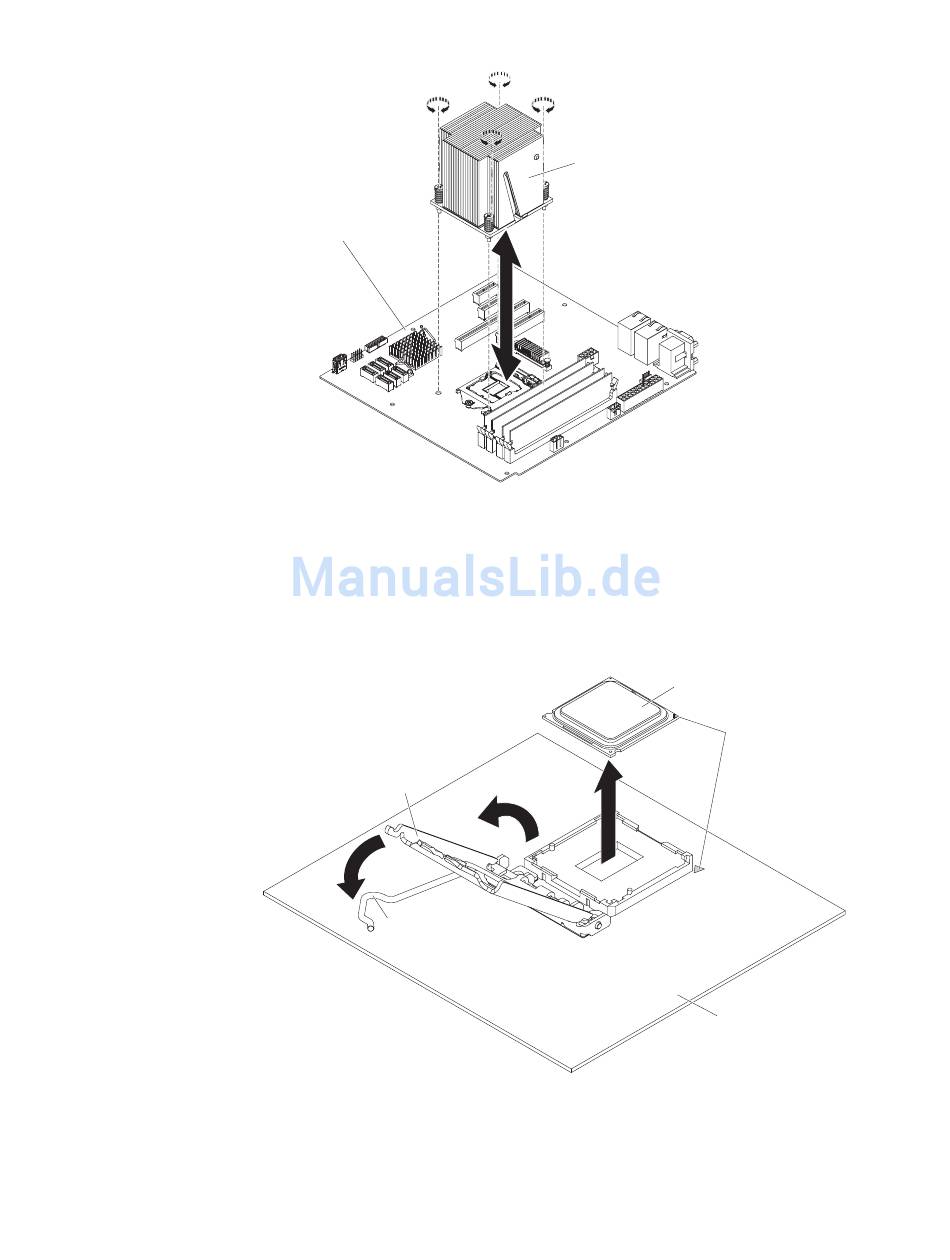

Systemplatine
Achtung: Die Feder für die Mikroprozessorsicherung ist zusammengedrückt,
wenn sich der Mikroprozessor an seiner Position befindet. Wenn Sie die Siche-
rung zu schnell öffnen oder die Sicherung nach oben schnellen lassen, können
der Mikroprozessor und umliegende Komponenten beschädigt werden.
7. Öffnen Sie die Mikroprozessorsicherung (Lösehebel), indem Sie den hinteren
Teil der Sicherung nach unten drücken, die Sicherung zur Seite bewegen und
sie langsam in die geöffnete (aufrechte) Position hochklappen lassen.
Halterahmen für
Mikroprozessor
Lösehebel für
Mikroprozessor
8. Öffnen Sie den Halterahmen des Mikroprozessors, indem Sie die Lasche an
der oberen Kante anheben.
9. Heben Sie den Mikroprozessor vorsichtig gerade nach oben aus dem Steckso-
ckel und legen Sie ihn auf eine antistatische Oberfläche.
Kühlkörper
Mikroprozessor
Ausrichtungs-
markierung
Systemplatine
