Vision Sensor BVS
8
Werkzeuge für die Inspektion
Parameter Beschreibung
Vergleichen ist nur sichtbar, wenn Modus "Code vergleichen" angewählt ist.
Vergleichen
In diesem Feld geben Sie die Zeichenfolge ein, die mit dem Inhalt des aktuellen Datamatrixcodes verglichen
werden sollen. Das Ergebnis des Werkzeugs ist:
ORDNUNG, wenn Code gelesen UND Codequalität ≥ Sollqualität UND die gelesene Zeichenfolge mit der
IN
eingestellten Zeichenfolge ÜBEREINSTIMMT!
Sonst NICHT IN ORDNUNG
Mit der Schaltfläche AUTO werden der im Referenzbild gelesene Code direkt in den Vergleich übernommen.
Sie können die folgenden Platzhalter verwenden:
"*" := Platzhalter für einen oder mehrere Buchstaben
"?* := Platzhalter für genau einen Buchstaben.
Es wird immer die vollständige Zeichenkette verglichen.
Beispiel:
Eingestellte Zeichenfolge: BALLUFF?BVS*
IN ORDNUNG: BALLUFF_BVS-E ; BALLUFF-BVS-E
NICHT IN
Modultyp Dieser Parameter definiert die zu erkennende Modulhelligkeit.
Standardeinstellung: ALLE
– ALLE: Werkzeug liest sowohl Dunkle Module auf hellem Hintergrund wie auch Helle Module vor dunklem
Hintergrund.
– Nur Hell-Dunkel: Nur Codes mit hellen (weiße) Modulen auf dunklem Hintergrund werden gelesen
– Nur Dunkel-Hell: Nur Codes mit dunklem (schwarzen Modulen auf hellem Hintergrund werden gelesen.

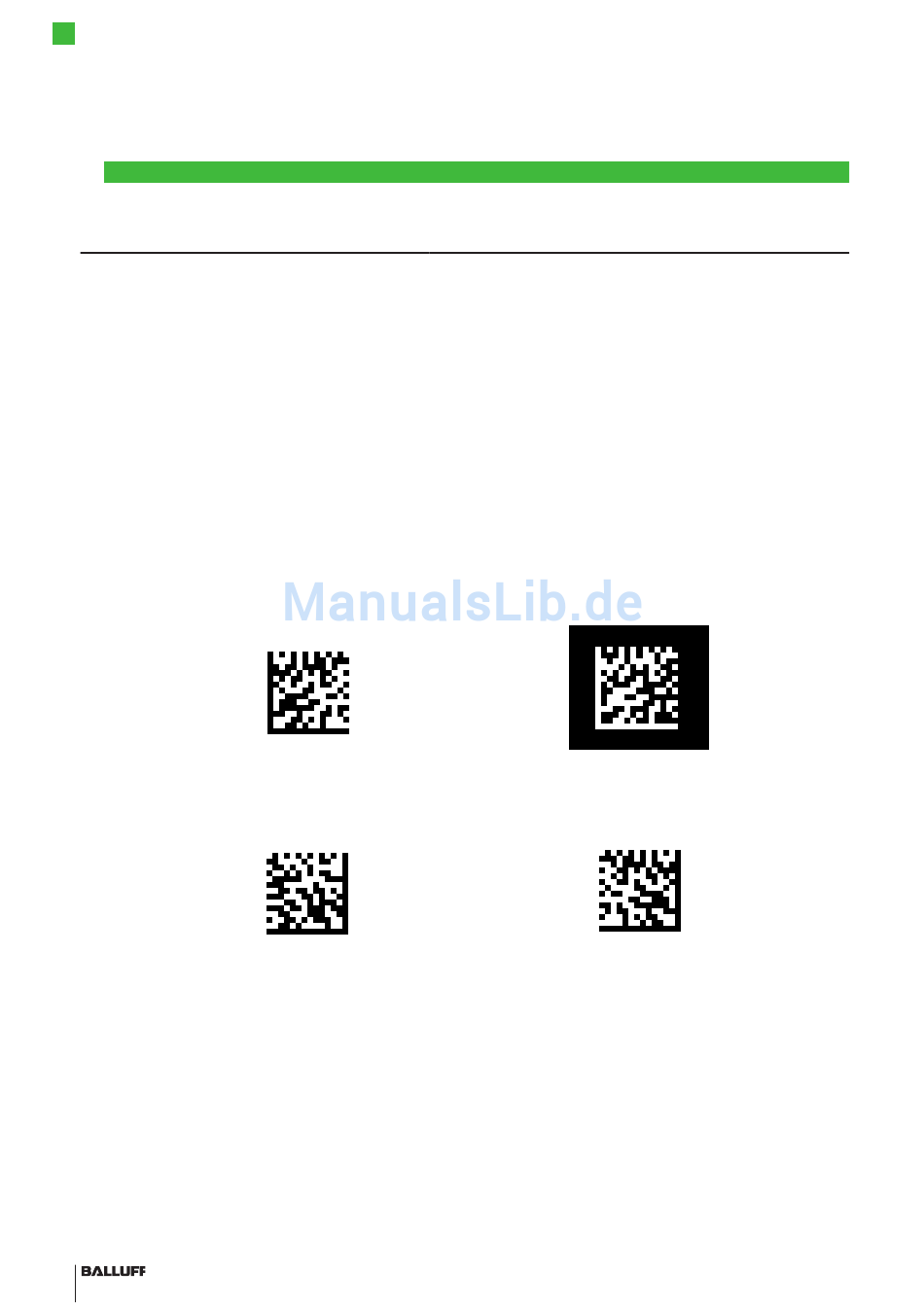

Beispiele:
Dunkle Module- Heller Hintergrund
Gespiegelte Durch ändern dieser Einstellung können auch spiegelverkehrte Codes sicher gelesen werden.
Codes Standardeinstellung: Deaktiviert, Werkzeug liest ungespiegelte Codes
Aktiviert: Nur spiegelverkehrte Codes werden gelesen
Beispiele:
Erkennungs art Durch ändern dieser Einstellung können Sie die Schnelligkeit bzw. Sicherheit der „Decodierung" einstellen.
Standardeinstellung:
– Schnell: Das Werkzeug decodiert den Code nur einmal
– Sicher: Das Werkzeug decodiert den Code bei schlechter Qualität mehrmals mit verschiedenen Einstel-
lungen und erhöht so die Decodierungssicherheit.
Verwenden Sie SCHNELL, wenn Sie eine hohe Anzahl an Codes pro Sekunde lesen müssen und die Codes
sehr guten Kontrast und Auflösung aufweisen.
Hinweis: In der Einstellung Sicher können beim Lesen von Codes schlechter Qualität stark schwankende
Inspektionszeiten auftreten.
Max. Mit dem Parameter Max. Zeichenanzahl legen Sie fest wieviele Zeichen im gelesenen Code minimal /
Zeichenanzahl maximal vorhanden sein dürfen, damit der Code als
werden, dass nur Codes mit der richtigen Anzahl an Zeichen akzeptiert werden.
98
ORDNUNG: BALUFF BVS oder BVS-BALLUFF
Normaler Code
180 Grad gedreht
Helle Module – Dunkler Hintergrund
Spiegelverkehrter Code
0 Grad gedreht
IN ORDNUNG gewertet wird. So kann sichergestellt
