Vision Sensor BVS
3
Montage — Anschluss — Netzwerkkommunikation

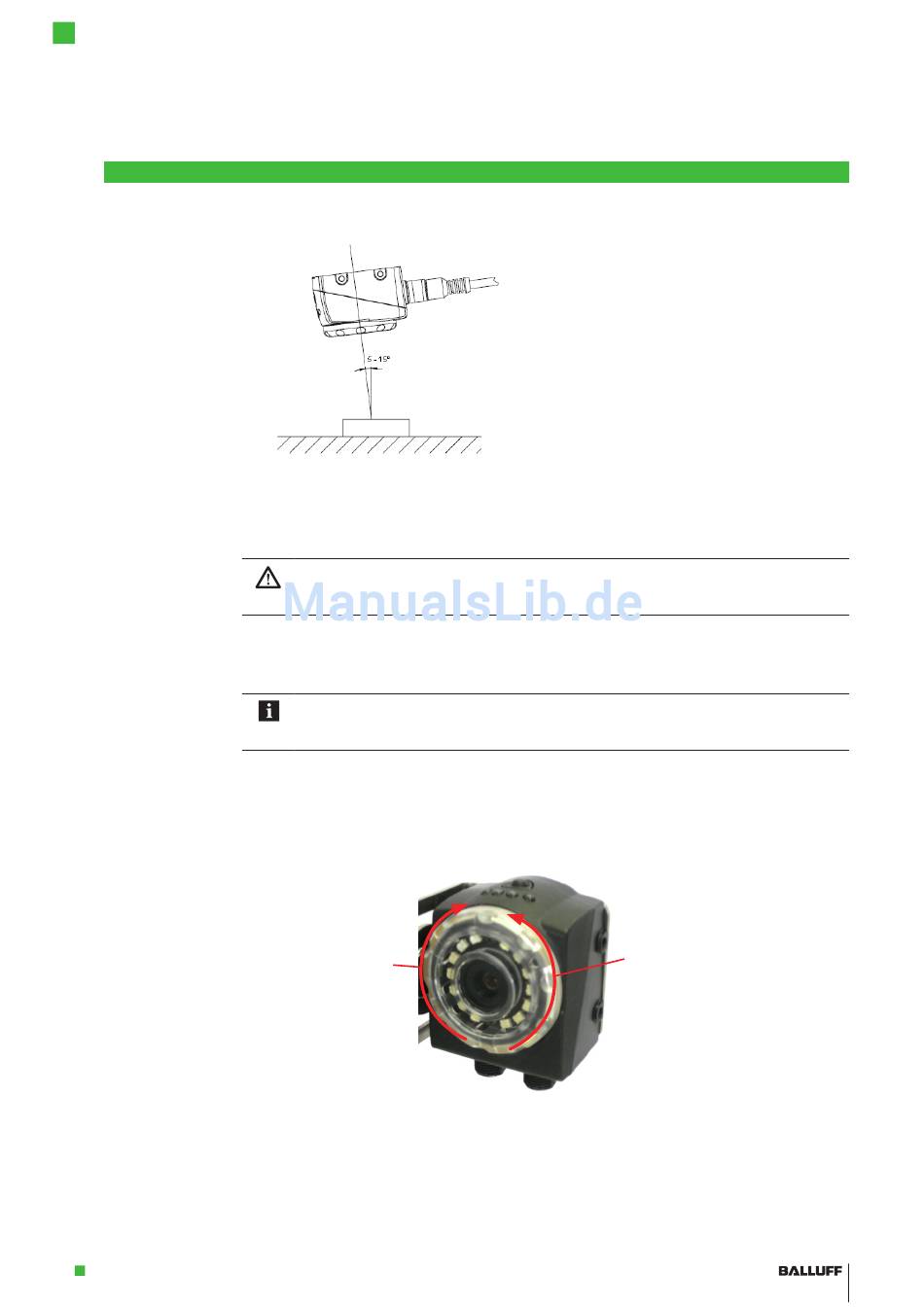

Abb. 3-4: Befestigung und Ausrichtung des Sensors
Reinigen Sie nach der Montage die Sensoroptik mit einem sauberen, weichen Tuch. Wenn
erforderlich, feuchten Sie das Tuch mit einer milden, nicht scheuernden Reinigungslösung leicht an.
Achten Sie bitte auf streifenfreie Reinigung!
Zum Befestigen des Sensors benötigen Sie 4 Schrauben M4 x 8 mm, diese liegen dem Sensor bei.
Richten Sie den Sensor grob auf das zu prüfende Objekt aus.
Mehr Informationen zum Thema Beleuchtungen erfahren Sie im Kapitel
Bildschärfe Drehen Sie den Fokussierring am Sensor um die Bildschärfe einzustellen. Wenn Sie den Ring im
einstellen / Uhrzeigersinn drehen, werden weiter entfernte Objekte scharf gestellt.
Fokusierring Drehen Sie den Ring gegen den Uhrzeigersinn, um näher liegende Objekte scharf zu stellen.
Abb. 3-5: Bildschärfe einstellen
www.balluff.com
Achtung!
Agressive Reinigungsmittel wie z.B: Aceton oder Verdünner dürfen AUF KEINEN FALL zur
Reinigung verwendet werden. Die Sensoroptik kann dadurch trübe werden!
Hinweis
Bei Arbeitsabständen größer als 300 mm empfehlen wir, eine zusätzliche externe
Beleuchtung zu verwenden, um den Einfluss von Umgebungslicht zu verringern.
Weiter entfernte Objekte
fokusieren
Falls Sie ein Objekt mit reflektierenden
Stellen prüfen wollen, dann empfehlen wir
den BVS in einem Winkel von 5 bis 15 Grad
zur senkrechten Achse zu montieren, um
Reflexionen zu vermeiden.
"6 Beleuchtung".
Objekte im Nahbereich
fokusieren
15
