Balluff BVS Betriebshandbuch Seite 19

Vision Sensor BVS
3
Montage — Anschluss — Netzwerkkommunikation
Erdung Verbinden Sie den Kabelschirm am offenen Kabelende mit Erdpotential!
Verdrahtungs-
plan

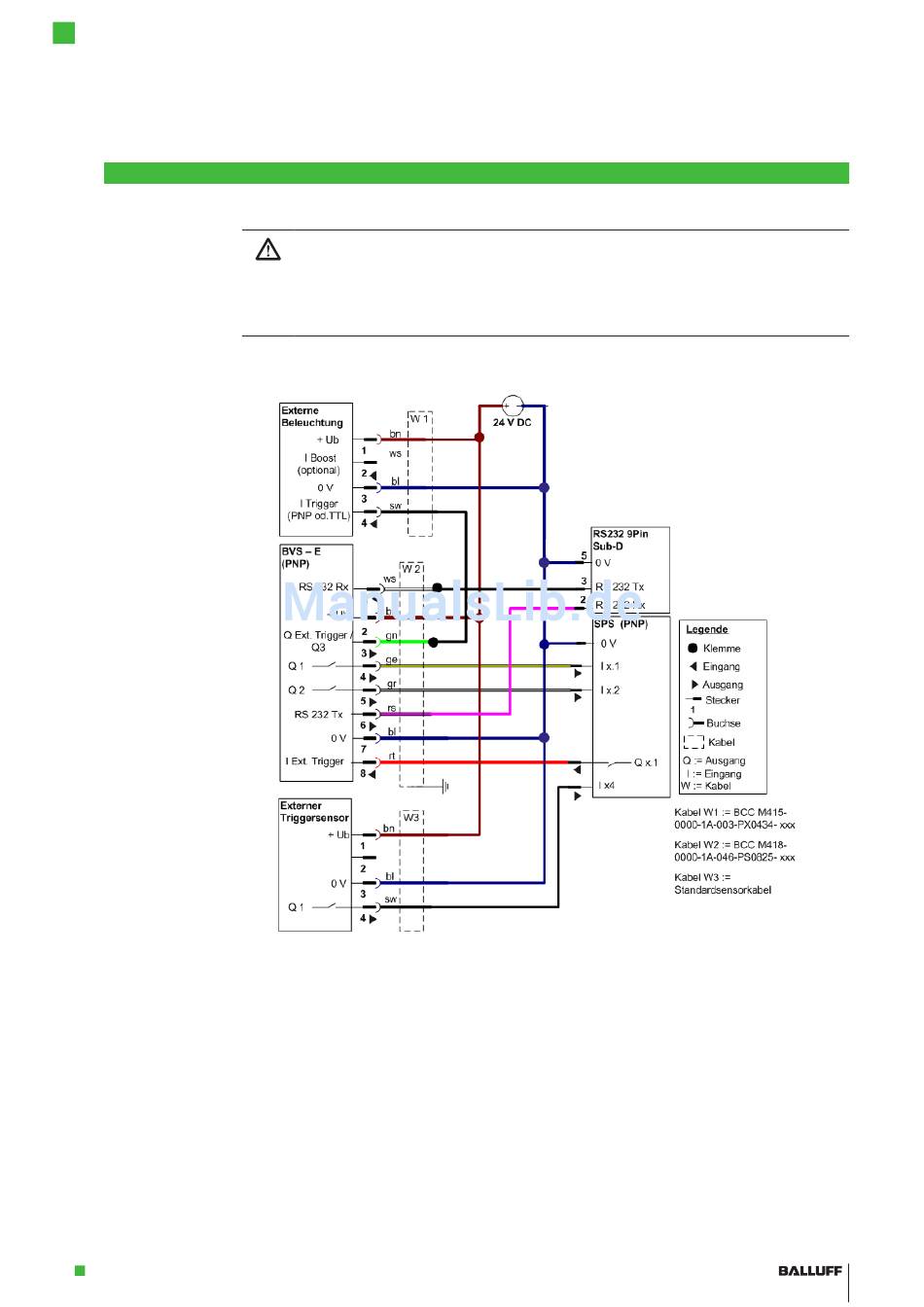

Abb. 3-7: Verdrahtungsplan des Sensors BVS-E ID und UR
Herstellen der RS232-Verbindung
► Verbinden Sie PIN 1 (RS232 Rx) mit Pin RS232 Tx an der Gegenstelle (z.B. den PC oder die SPS),
► Verbinden Sie PIN 6 (RS232 Tx) mit Pin RS232 Rx der Gegenstelle.
► Verbinden Sie die Sensormasse mit der Masse der Gegenstelle (gleiches Potential).
Sensor betriebs- Nach dem Einschalten der Betriebsspannung lädt der Sensor seine aktuelle Konfiguration aus dem
bereit Festspeicher.
Der Sensor kann in den ersten 10 Sekunden nach dem Einschalten KEINE Inspektion ausführen,
noch DARF während dieser Zeit die Inspektion von der SPS aus umgeschaltet werden.
www.balluff.com
Achtung!
Stellen Sie sicher, dass das elektrische Bezugspotential (Masse) des Schaltausgangs
eines externen Triggersensors oder einer SPS mit dem des BVS Sensors übereinstimmt,
wenn Sie den Schaltausgang mit dem Triggereingang des Sensors verbinden!
Bei unterschiedlichem Bezugspotential zwischen Triggersensor und BVS kann die externe
Triggerung fehlerhaft sein (BVS führt keine Inspektion aus, obwohl von extern getriggert).
19
