Vision Sensor BVS
4
BVS ConVis - Installation
4.4
Gesamtüber-

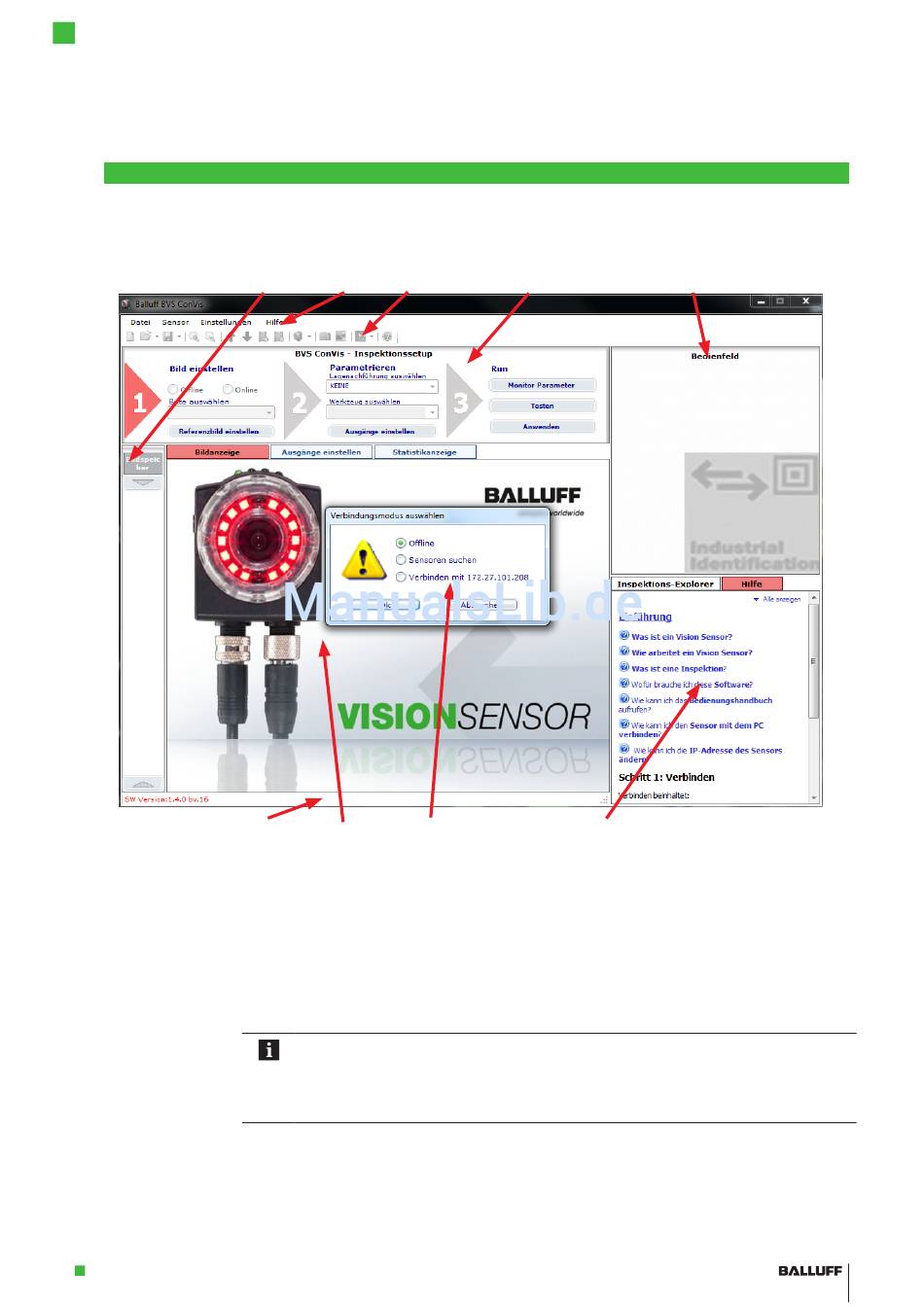

Die folgende Abbildung zeigt Ihnen eine Übersicht über die BVS-Benutzeroberfläche direkt nach dem
sicht
Start der Software.
Bildspeicher Menüleiste Werkzeugleiste
Statusleiste Arbeitsfläche Auswahlfenster verbinden
Abb. 4-1: BVS-Benutzeroberfläche – Gesamtübersicht
Jeder Bereich wird separat ausführlich in einem eigenen Kapitel erklärt. Zu diesen Kapiteln gelangen
Sie über die folgenden Links:
4.5
Verbindung
zwischen Sen-
sor und Soft-
ware herstellen
Definition
Mit der Beschreibung "Sensor neu starten" wird im Folgenden dieser Vorgang beschrieben:
1. Verbindung zwischen Software und Sensor (falls bestehend) trennen.
2. Sensorspannung abschalten (Das Kabel nicht abziehen)
3. Sensorspannung anlegen.
www.balluff.com
–
Menüleiste
–
Werkzeugleiste
–
Einrichtfeld
–
Bedienfeld
–
Bildspeicher
Hinweis
Bis einschließlich Firmwarestand ST 2.4.0.xx war es notwendig, den Sensor nach Änderung
der IP-Adresse oder anderen Sensoreinstellungen neu zu starten. Ab Firmware 2.5.0.xx
startet der Sensor automatisch neu wenn die Änderung durchgeführt wurde.
Für Sensoren mit älterem Firmwarestand ist die Prozedur hier trotzdem beschrieben.
Einrichtfeld
Bedienfeld
Online-Hilfe oder Inspektions-Explorer
–
Bildspeicher
–
Bildanzeige /Arbeitsfläche
–
Inspektions-Explorer
–
Hilfefeld
–
Statusleiste
27
