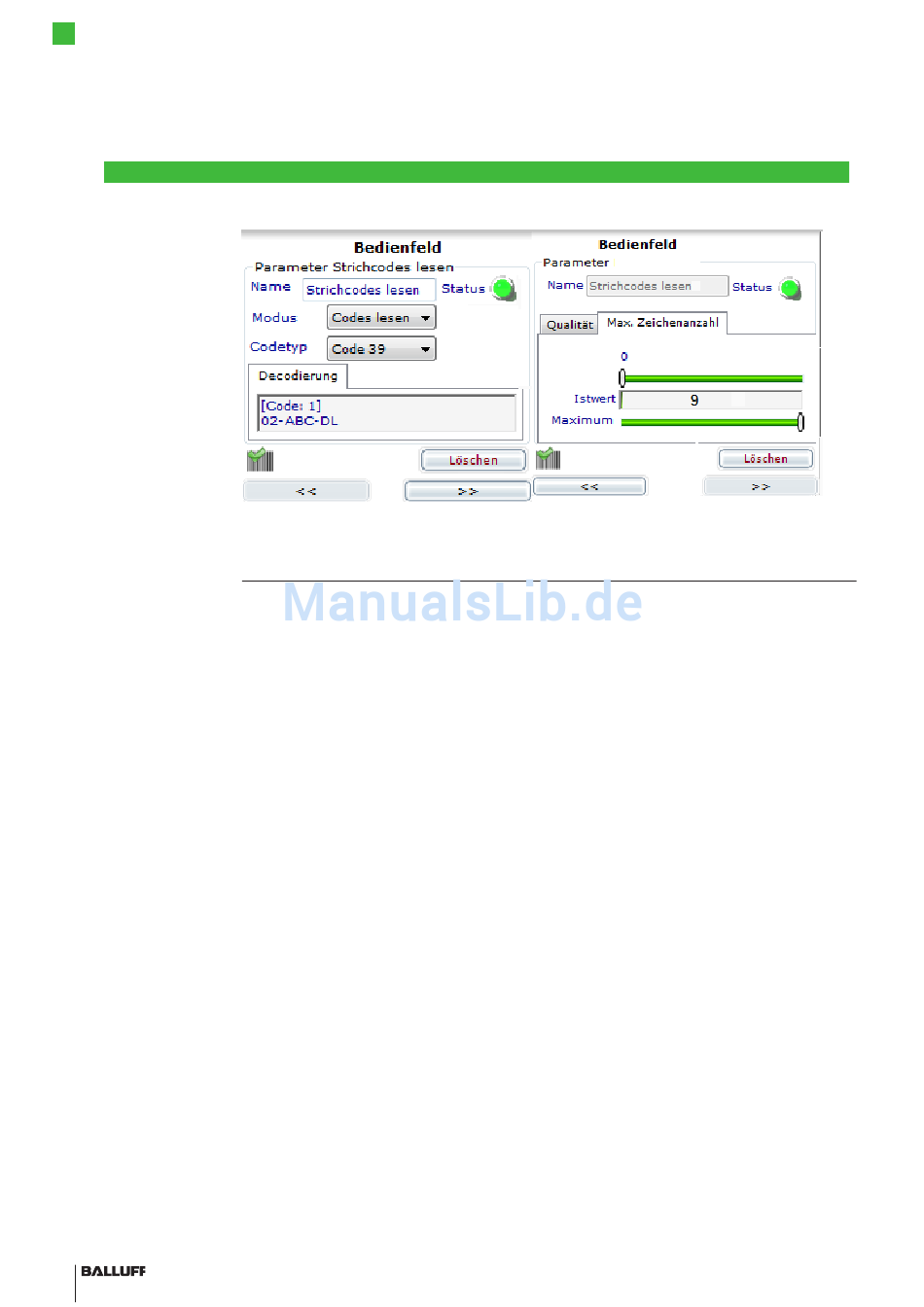

Abb 8-13: Bedienfeld Strichcode lesen Seite 1 bzw. Seite 2
Beschreibung
Parameter
Name des Werkzeugs. Die maximale Länge beträgt 256 Zeichen.
Name
Grün: IN ORDNUNG. Der Code konnte gelesen bzw. erfolgreich „verglichen" werden
Status
und die Qualität des Codes ist größer gleich dem eingestellten Sollwert.
Rot: NICHT IN
enthaltene Information entspricht nicht der vorgegebene Information oder die
Codequalität ist kleiner als der eingestellte Sollwert
Je nach eingestelltem Modus arbeitet das Werkzeug unterschiedlich.
Modus
– Code lesen: Der Code wird gelesen. Inhalt und Qualität können ausgegeben
werden.
– Code vergleichen: Code wird gelesen und geprüft ob der Inhalt mit dem vorgege-
benen Inhalt übereinstimmt.
– Codes zählen: Es werden die Anzahl der Codes im Bildbereich gezählt & gelesen.
Liegt die Anzahl innerhalb der definierten Grenzwerte, dann ist das Ergebnis
ORDNUNG
Wird ein Code gelesen, dann wird der „decodierte" Inhalt hier angezeigt.
Codeinhalt
Das Feld zeigt nichts an, wenn der Code nicht gelesen wurde, oder die Codequalität
kleiner gleich dem eingestellten Qualitätssollwert ist.
Im Feld Qualität wird die ermittelte Codequalität angezeigt. Mit dem Sollwert stellen Sie
Qualität
ein, welche Gesamtqualität mindestens erreicht werden muss, damit der gelesene
Code als IN ORDNUNG
Liegt die ermittelte Gesamtqualität unter dem eingestellten Sollwert, dann ist das
Ergebnis NICHT IN ORDNUNG
Der Standardwert für den Sollwert ist 0.
Eine Erläuterung der einzelnen Codeparameter finden Sie unter
Codequalitätsparameter für Strichcodes
Für PDF 417, IMB, Pharmacode und Postnetcode wird keine Qualität ermittelt.
Zählen ist nur sichtbar, wenn Modus "Codes zählen" angewählt ist.
Zählen
Das Ergebnis des Werkzeugs ist in diesem Modus
gelesener Codes innerhalb von MINIMUM und MAXIMUM liegt. Ist die Codeanzahl
kleiner oder größer als die definierten Grenzwerte, dann ist das Ergebnis
ORDNUNG.
– Anzahl Codes ≥ Minimum UND Anzahl Codes ≤ Maximum =
– Anzahl Code < Minimum ODER Anzahl Codes > Maximum =
NUNG
Als Standard verwendet das Werkzeug ein Minimum von 1; als Maximum 100.
ORDNUNG. Der Code konnte nicht gelesen werden oder die im Code
gewertet werden kann.
selbst wenn der Code gelesen werden konnte.
IN
IN ORDNUNG, wenn die Anzahl
NICHT IN
IN ORDNUNG
NICHT IN ORD-
