Werkzeuge für die Inspektion
Hinweise zur
Verwendung
92

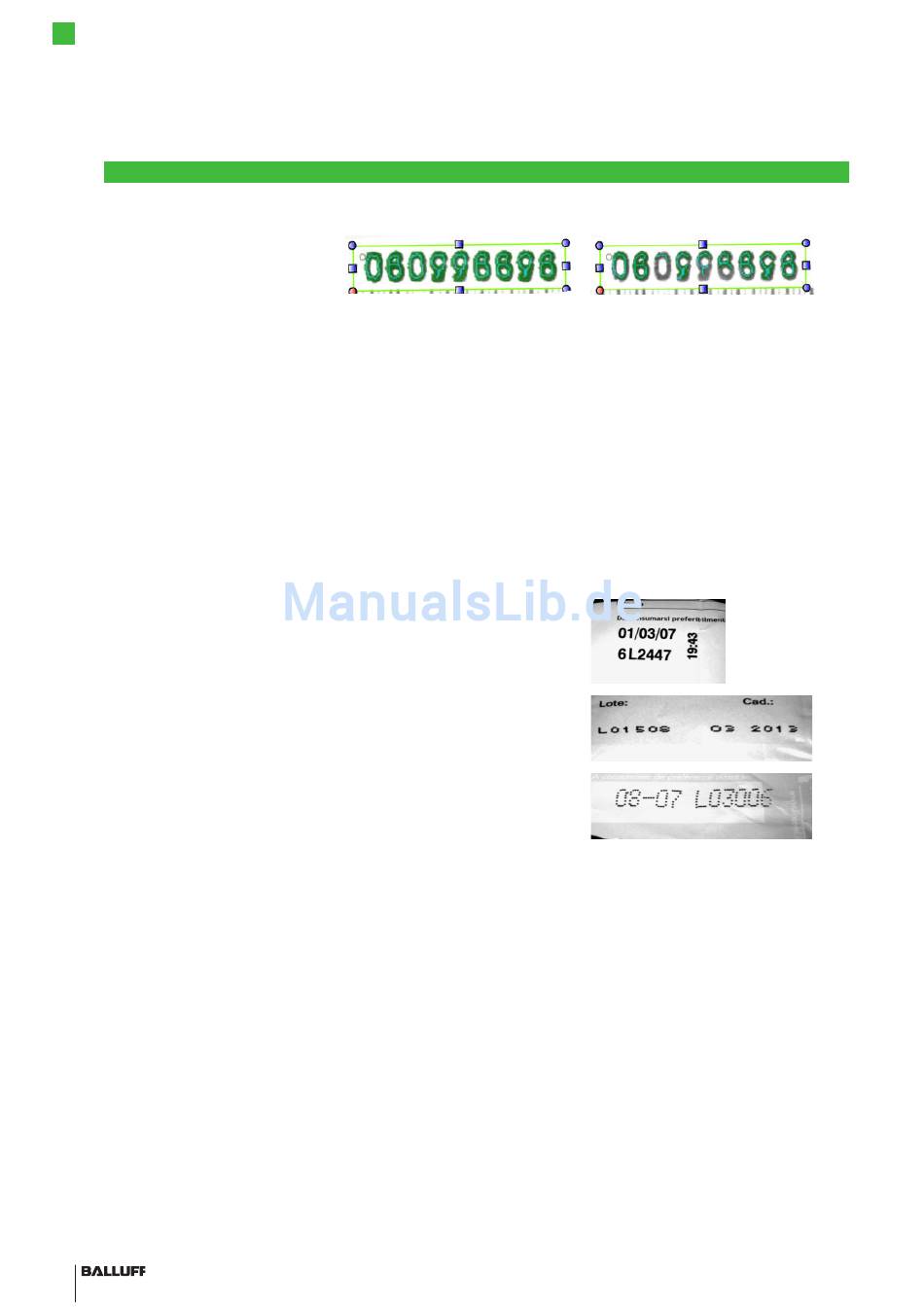

Richtige Einstellung
Hinweis: Die Einstellung des Schwellwerts ist sorgfältig zu testen, falls sich die
Lichtverhältnisse (z.B. durch Umgebungslicht) auf den zu prüfenden Teilen ändern
können.
Wichtig: Der Schwellwert des Werkzeugs wird automatisch angepasst, wenn der
Bildbereich (ROI) des Werkzeugs im Bild verschoben oder in der Größe geändert
wird.
Zeichentyp Mit dem Parameter Zeichentyp lässt sich einstellen, ob DUNKLE Schrift auf
HELLEM Hintergrund oder HELLE Schrift auf DUNKLEM Hintergrund erkannt
werden soll.
– Dunkel-Hell: die Standardeinstellung. Empfohlen für dunkle Schrift auf hellem
Hintergrund.
– Hell-Dunkel: Einstellung um helle Schrift auf dunklem Hintergrund zu prüfen.
Punktierung Mit der richtigen Einstellung des Parameters Punktierung können auch
genadelte Zeichenfolgen wie sie z.B. ein Tinten- oder Nadeldrucker erzeugt noch
geprüft werden. Folgende Einstellungen können gewählt werden:
– Keine: Standardeinstellung. Für
nichtpunktierte Schriftenwie z.B:
– Leicht: Verwenden Sie diese
Einstellung für leicht gepunktete
Zeichenfolgen wie z.B. hier:
– Stark: Verwenden Sie diese Einstel-
lung für stark gepunktete/genadelte
Zeichenfolgen wie z.B:
Rausch unter- Mit dem Parameter Rauschunterdrückung können Sie bei der Zeichenerkennung
drückung störende Pixel unterdrücken.
Bitte beachten Sie: Je höher der eingestellte Wert desto mehr Pixel werden gefiltert.
Wird der Wert zu groß eingestellt so werden eventuell ganze Zeichen gefiltert.
– Das Werkzeug vergleicht die Zeichenfolge im Bild mit der Zeichenfolge im Referenzbild. Eine
Änderung des Referenzbildes wird das Werkzeugergebnis entscheidend beeinflussen.
– OCV kann Lageänderungen in X- und Y Richtung kompensieren, wenn die zu prüfende Zeichen-
folge vollständig im Bildbereich (ROI) bleibt und die Lichtverhältnisse konstant sind.
– OCV ist relativ empfindlich auf Änderungen der Lichtverhältnisse. Wir empfehlen das zu prüfende
Merkmal/Teil gegen den Fremdlichteinfluss abzuschirmen.
– Die zu prüfende Beschriftung sollte möglichst GROSS im Bild sichtbar sein. Eine sichere Unterscheid-
ung von verschiedenen Schriftzeichen z.B. Z und 2 ist bei kleiner Schriftgröße nicht möglich.
– Das Werkzeug OCV zeigt den Istwert auch bei fehlerhaft erkannten Zeichenketten an. Das
erleichtert die richtigen Einstellungen und ermöglicht das gezielte Nachjustieren.
– Es gibt keinen Schriftsatz mit einer definierten Zeichengröße ab der eine Erkennung sicher garan-
tiert werden kann. Wir empfehlen die Zeichen im Sichtfeld so groß wie möglich abzubilden.
– Das Werkzeug kann falsche Zeichen wie z.B. 3 anstelle von 8, aber auch teilweise oder ganz
fehlende Zeichen detektieren. Wichtig ist dabei, dass der Anteil des Zeichens im Gesamtergebnis
nicht für jedes Zeichen gleich ist, sondern von der Größe eines Zeichens abhängt. Je größer die
Anzahl an Zeichen in der zu prüfenden Zeichenkette, desto kleiner ist in jedem Fall der Betrag
eines Einzelzeichens.
Falsche Einstellung
