Werkzeuge für die Inspektion
100

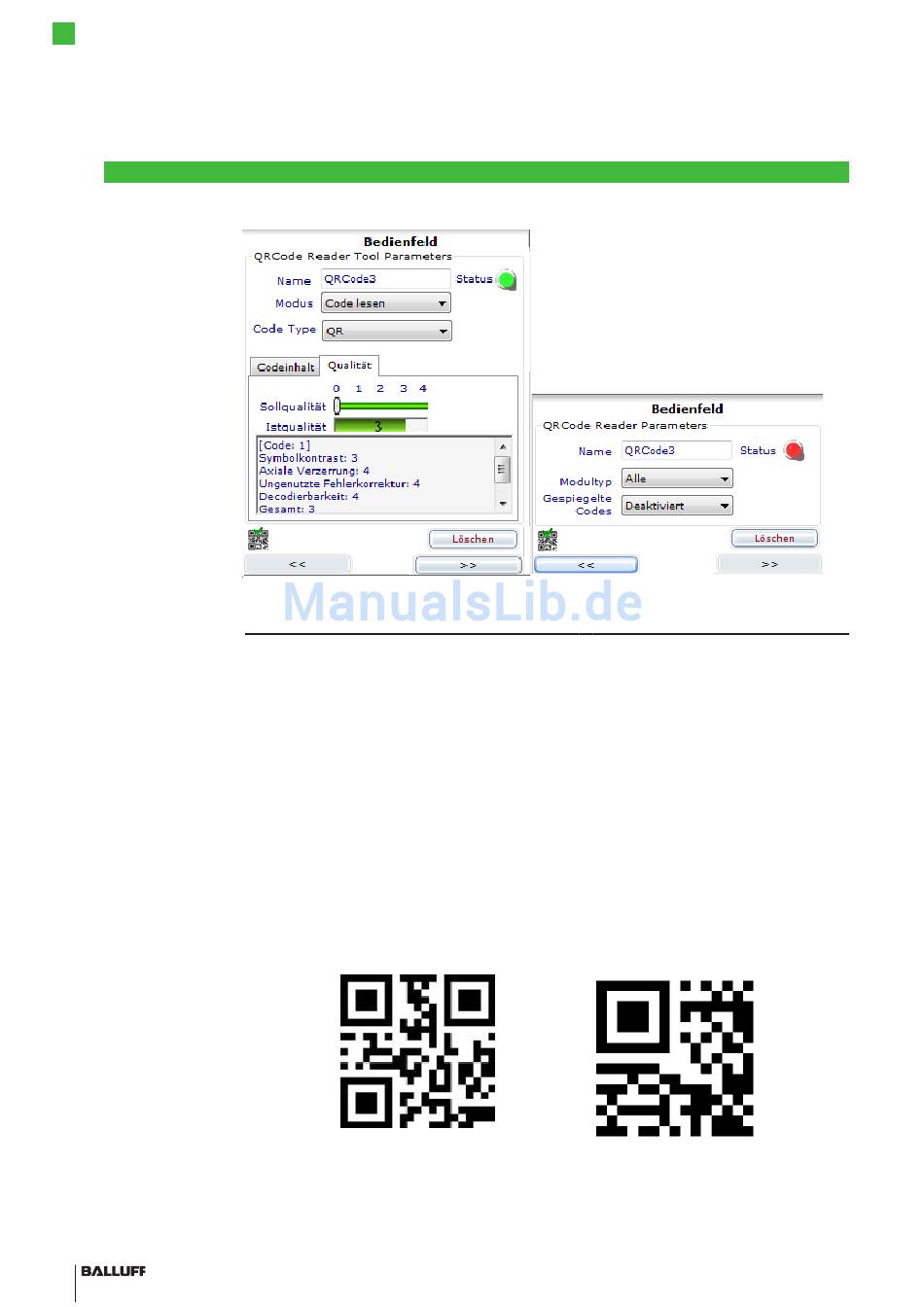

Abb 8-15: Bedienfeld QR-Codes lesen Seite 1 bzw. Seite 2
Parameter Beschreibung
Name des Werkzeugs. Die maximale Länge beträgt 256 Zeichen.
Name
Grün: IN ORDNUNG. Der Code konnte gelesen bzw. erfolgreich mit der vorgegebenen
Status
Zeichenfolge verglichen („Validiert") werden. Zugleich muss die ermittelte Codequalität
(Istqualität) größer gleich dem eingestellten Qualitätssollwert (Sollqualität) sein.
Rot: NICHT IN
Code enthaltene Information entspricht nicht der vorgegebene Information oder die
Codequalität ist kleiner al der eingestellte Qualitätssollwert.
Je nach eingestelltem Modus arbeitet das Werkzeug unterschiedlich.
Modus
– Code lesen: Der Code wird gelesen. Inhalt und Qualität können ausgegeben
werden.
– Code vergleichen: Code wird gelesen und geprüft ob der Inhalt mit dem vorgege-
benen Inhalt übereinstimmt. Der vorgegebene Inhalt kann mit externem Teachen
neu eingelernt werden. Der Teachprozess kann via Teachbutton, via Schnittstelle
oder Monitor ausgelöst werden.
– Codes zählen: Es werden die Anzahl der Codes im Bildbereich gezählt und
gelesen. Liegt die Anzahl innerhalb der definierten Grenzwerte, dann ist das
Ergebnis IN ORDNUNG
Je nach eingestelltem Codetyp kann das Werkzeug entweder
Codetype
QR-Codes lesen
Wird ein Code gelesen, dann wird der „decodierte" Inhalt hier angezeigt.
Codeinhalt
Das Feld zeigt nichts an, wenn der Code nicht gelesen wurde, oder die Codequalität
kleiner gleich dem eingestellten Qualitätssollwert ist. Der Code wird immer
alphanumerisch decodiert und als ASCII ausgegeben.
ORDNUNG. Der Code konnte nicht gelesen werden oder die im
oder Mini-QR-Codes lesen
