Balluff BVS Betriebshandbuch Seite 97

Vision Sensor BVS
8
Werkzeuge für die Inspektion

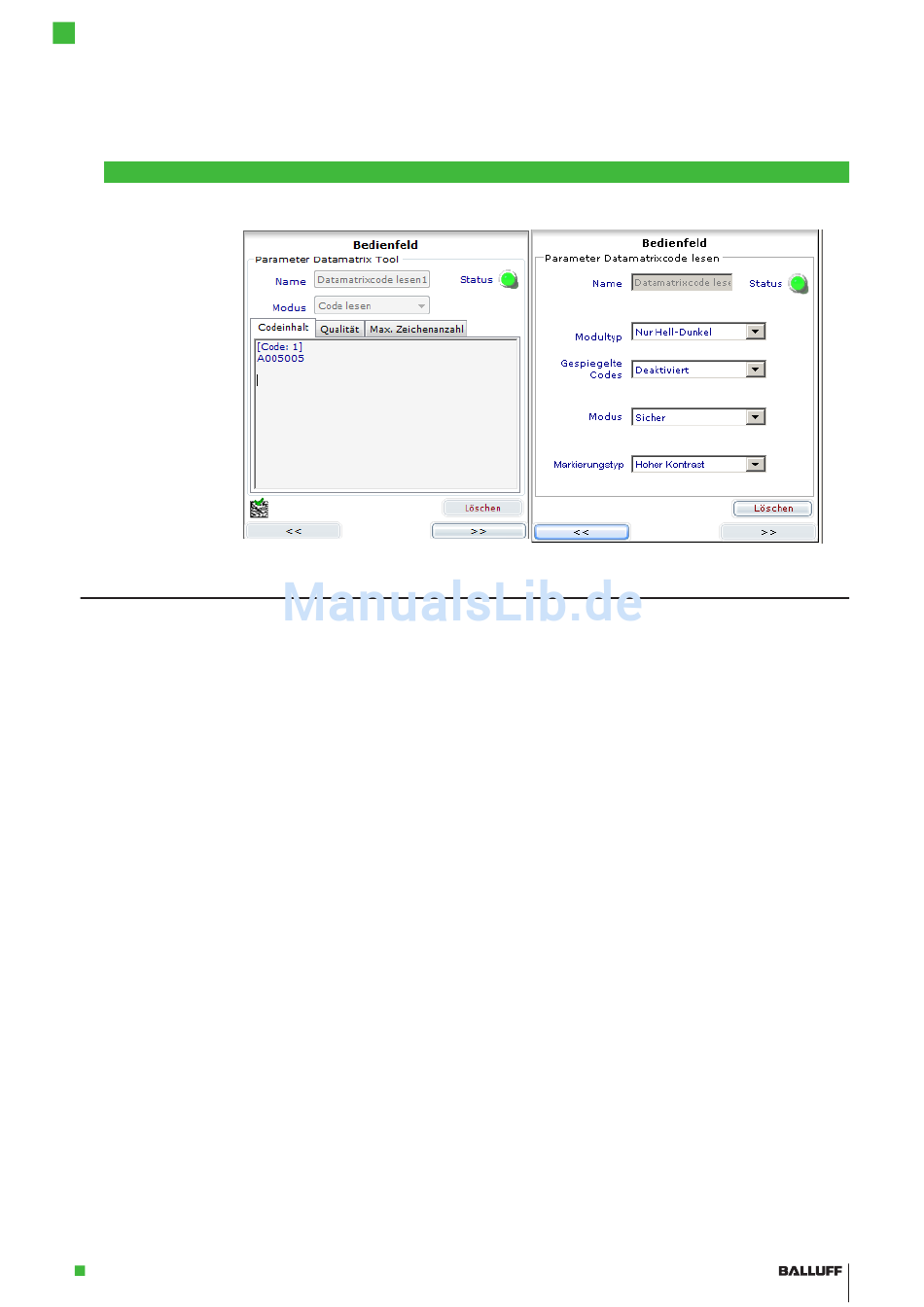

Abb 8-14: Bedienfeld Datamatrix lesen Seite 1 bzw. Seite 2
Parameter Beschreibung
Name des Werkzeugs. Die maximale Länge beträgt 256 Zeichen.
Name
Grün: IN ORDNUNG. Der Code konnte gelesen bzw. erfolgreich mit der vorgegebenen Zeichenfolge
Status
verglichen („Validiert") werden. Zugleich muss die ermittelte Codequalität (Istqualität) größer gleich dem
eingestellten Qualitätssollwert (Sollqualität) sein.
Rot: NICHT IN
entspricht nicht der vorgegebene Information oder die Codequalität ist kleiner al der eingestellte
Qualitätssollwert
Je nach eingestelltem Modus arbeitet das Werkzeug unterschiedlich.
Modus
– Code lesen: Der Code wird gelesen. Inhalt und Qualität können ausgegeben werden.
– Code vergleichen: Code wird gelesen und geprüft ob der Inhalt mit dem vorgegebenen Inhalt überein-
stimmt. Der vorgegebene Inhalt kann mit externem Teachen neu eingelernt werden. Der Teachprozess
kann via Teachbutton, via Schnittstelle oder Monitor ausgelöst werden.
– Codes zählen: Es werden die Anzahl der Codes im Bildbereich gezählt und gelesen. Liegt die Anzahl
innerhalb der definierten Grenzwerte, dann ist das Ergebnis
Wird ein Code gelesen, dann wird der „decodierte" Inhalt hier angezeigt.
Codeinhalt
Das Feld zeigt nichts an, wenn der Code nicht gelesen wurde, oder die Codequalität kleiner gleich dem
eingestellten Qualitätssollwert ist.
Im Feld Qualität wird die ermittelte Codequalität angezeigt. Mit dem Sollwert stellen Sie ein, welche
Qualität
Gesamtqualität mindestens erreicht werden muss, damit der gelesene Code als
werden kann.
Liegt die ermittelte Gesamtqualität unter dem eingestellten Sollwert, dann ist das Ergebnis
ORDNUNG
Der Standardwert für den Sollwert ist 0.
Eine Erläuterung der einzelnen Codeparameter finden Sie unter
Zählen ist nur sichtbar, wenn Modus "Codes zählen" angewählt ist.
Zählen
Das Ergebnis des Werkzeugs ist in diesem Modus
innerhalb von MINIMUM und MAXIMUM liegt. Ist die Codeanzahl kleiner oder größer als die definierten
Grenzwerte, dann ist das Ergebnis
– Anzahl Codes ≥ Minimum UND Anzahl Codes ≤ Maximum =
– Anzahl Code < Minimum ODER Anzahl Codes > Maximum =
Als Standard verwendet das Werkzeug ein Minimum von 1; als Maximum 100.
www.balluff.com
ORDNUNG. Der Code konnte nicht gelesen werden oder die im Code enthaltene Information
selbst wenn der Code gelesen werden konnte.
NICHT IN
IN ORDNUNG
"Codequalitätsparameter
IN ORDNUNG, wenn die Anzahl gelesener Codes
ORDNUNG.
IN ORDNUNG
NICHT IN ORDNUNG
IN ORDNUNG gewertet
NICHT IN
Datamatrixcodes".
97
