Balluff BVS Betriebshandbuch Seite 78

Vision Sensor BVS
8
Werkzeuge für die Inspektion
78

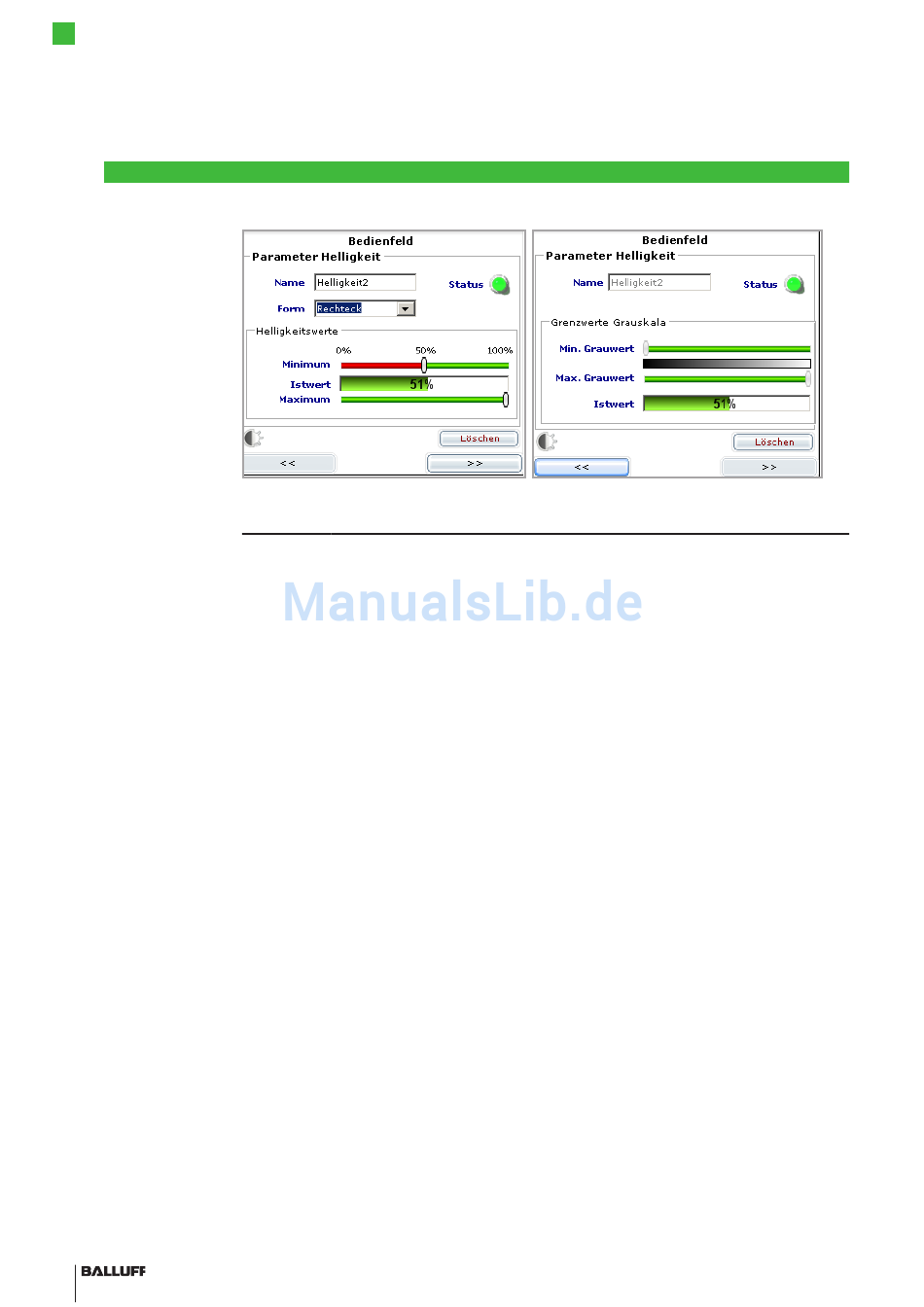

Abb 8-6: Bedienfeld Helligkeit Seite 1 bzw. Seite 2
Parameter Beschreibung
Name Name des Werkzeugs. Die maximale Länge beträgt 256 Zeichen.
Status Grün: IN ORDNUNG. Die Helligkeit im Bildbereich liegt innerhalb der eingestellten
Grenzwerte.
Rot: NICHT IN
Grenzwerte
Form Schaltet die Form des Bildbereichs um. Zur Auswahl stehen:
Rechteck: Der Bildbereich (ROI) des Werkzeugs ist rechteckig.
Ellipse: Der Bildbereich (ROI) des Werkzeugs ist kreis- oder ellipsenförmig.
Minimum & Das Ergebnis ist
Maximum Maximum liegt.
Das Ergebnis ist
Minimumwert bzw. größer ist als der Maximalwert.
Der Standardwert für das Minimum ist 50%; der Standardwert für Maximum 100%.
– Istwert ≥ Minimum UND Istwert ≤ Maximum =
– Istwert < Minimum ODER Istwert > Maximum =
Istwert Der Istwert ist die mittlere Helligkeit des Bildbereichs im aktuellen Bild in Prozent.
– Ein Wert von 100% bedeutet: Bereich ist völlig weiß.
– Ein Wert von 0% bedeutet: Bereich ist völlig schwarz.
Minimaler & Wenn der minimale Grauwert 0 ist und der maximale Grauwert 255, dann wird die
Maximaler mittlere Helligkeit von allen Pixeln im Bildbereich (ROI) berechnet. Mit dem minimalen
Grauwert Grauwert können Sie z.B. dunkle Pixel bzw. dunkle Bereiche aus der Bewertung
ausnehmen indem Sie den Wert erhöhen. Mit dem maximalen Grauwert können Sie
z.B. helle Pixel bzw. helle Bereich aus der Bewertung ausnehmen indem Sie den
Beispiel: Sie wollen die Helligkeit eines Teilemerkmals prüfen. Dieses Merkmal
erscheint im Bild in einem hellen Grau – allerdings ist an einer Stelle eine starke
Reflektion (in hellem Weiß) zu sehen. Die berechnete Helligkeit ist nun immer zu
hoch. Wenn Sie den Parameter "Maximaler Grauwert" so einstellen dass alle
hellweißen Pixel von der Berechnung ausgenommen werden, erhalten Sie korrekte
Ergebnisse.
Hinweise zur Verwendung:
1. "Helligkeit prüfen" bewertet die Helligkeit des Merkmals im Bildbereich. Die Helligkeit ist stark
abhängig von der Materialoberfläche sowie von der vom Merkmal reflektierten Lichtmenge. Bitte
beachten Sie, dass Fremdlicht starken Einfluss auf die Auswertung haben kann. Wir empfehlen
bei der Nutzung von "Helligkeit prüfen" das zu kontrollierende Merkmal von Fremdlicht abzu-
schatten!
2. "Helligkeit prüfen" kann keine Positionsverschiebung kompensieren. Wenn die Position des zu
prüfenden Merkmals sich innerhalb des Sensorsichtfelds verschieben kann, müssen Sie ein
Lagenachführungswerkzeug benutzen.
ORDNUNG. Die Helligkeit liegt AUSSERHALB der eingestellten
IN ORDNUNG solange der Istwert zwischen Minimum und
NICHT IN ORDNUNG falls der Istwert kleiner ist als der
IN ORDNUNG
NICHT IN ORDNUNG
Wert des Parameters verkleinern.
