Vision Sensor BVS
8
Werkzeuge für die Inspektion
Parameter
Qualität
Zählen
Vergleichen
Max.
Zeichenanzahl
Modultyp
www.balluff.com
Beschreibung
Im Feld Qualität wird die ermittelte Codequalität angezeigt. Mit dem Sollwert stellen
Sie ein, welche Gesamtqualität mindestens erreicht werden muss, damit der
gelesene Code als IN ORDNUNG
Liegt die ermittelte Gesamtqualität unter dem eingestellten Sollwert, dann ist das
Ergebnis NICHT IN ORDNUNG
Der Standardwert für den Sollwert ist 0.
Zählen ist nur sichtbar, wenn Modus "Codes zählen" angewählt ist.
Das Ergebnis des Werkzeugs ist in diesem Modus
gelesener Codes innerhalb von MINIMUM und MAXIMUM liegt. Ist die Codeanzahl
kleiner oder größer als die definierten Grenzwerte, dann ist das Ergebnis
ORDNUNG.
– Anzahl Codes ≥ Minimum UND Anzahl Codes ≤ Maximum =
– Anzahl Code < Minimum ODER Anzahl Codes > Maximum =
NUNG
Als Standard verwendet das Werkzeug ein Minimum von 1; als Maximum 100.
Vergleichen ist nur sichtbar, wenn Modus "Code vergleichen" angewählt ist.
In diesem Feld geben Sie die Zeichenfolge ein, die mit dem Inhalt des aktuellen
Datamatrixcodes verglichen werden sollen. Das Ergebnis des Werkzeugs ist:
ORDNUNG, wenn Code gelesen UND Codequalität ≥ Sollqualität UND die
IN
gelesene Zeichenfolge mit der eingestellten Zeichenfolge ÜBEREINSTIMMT!
Sonst NICHT IN ORDNUNG
Mit der Schaltfläche AUTO werden der im Referenzbild gelesene Code direkt in den
Vergleich übernommen, oder sie können den Referenzcode mit der Tastatur
eingeben.
Sie können die folgenden Platzhalter verwenden:
"*" := Platzhalter für einen oder mehrere Buchstaben
"?* := Platzhalter für genau einen Buchstaben.
Es wird immer die vollständige Zeichenkette verglichen.
Beispiel:
Eingestellte Zeichenfolge: BALLUFF?BVS*
IN ORDNUNG: BALLUFF_BVS-E ; BALLUFF-BVS-E
NICHT IN ORDNUNG: BALUFF BVS oder BVS-BALLUFF
Mit dem Parameter Max. Zeichenanzahl legen Sie fest wieviele Zeichen im gelesenen
Code minimal /maximal vorhanden sein dürfen, damit der Code als
gewertet wird. So kann sichergestellt werden, dass nur Codes mit der richtigen
Anzahl an Zeichen akzeptiert werden.
Dieser Parameter definiert die zu erkennende Modulhelligkeit.
Standardeinstellung: ALLE
– ALLE: Werkzeug liest sowohl Dunkle Module auf hellem Hintergrund wie auch
Helle Module vor dunklem Hintergrund.
– Nur Hell-Dunkel: Nur Codes mit hellen (weiße) Modulen auf dunklem Hintergr-
und werden gelesen
– Nur Dunkel-Hell: Nur Codes mit dunklem (schwarzen Modulen auf hellem
Hintergrund werden gelesen.

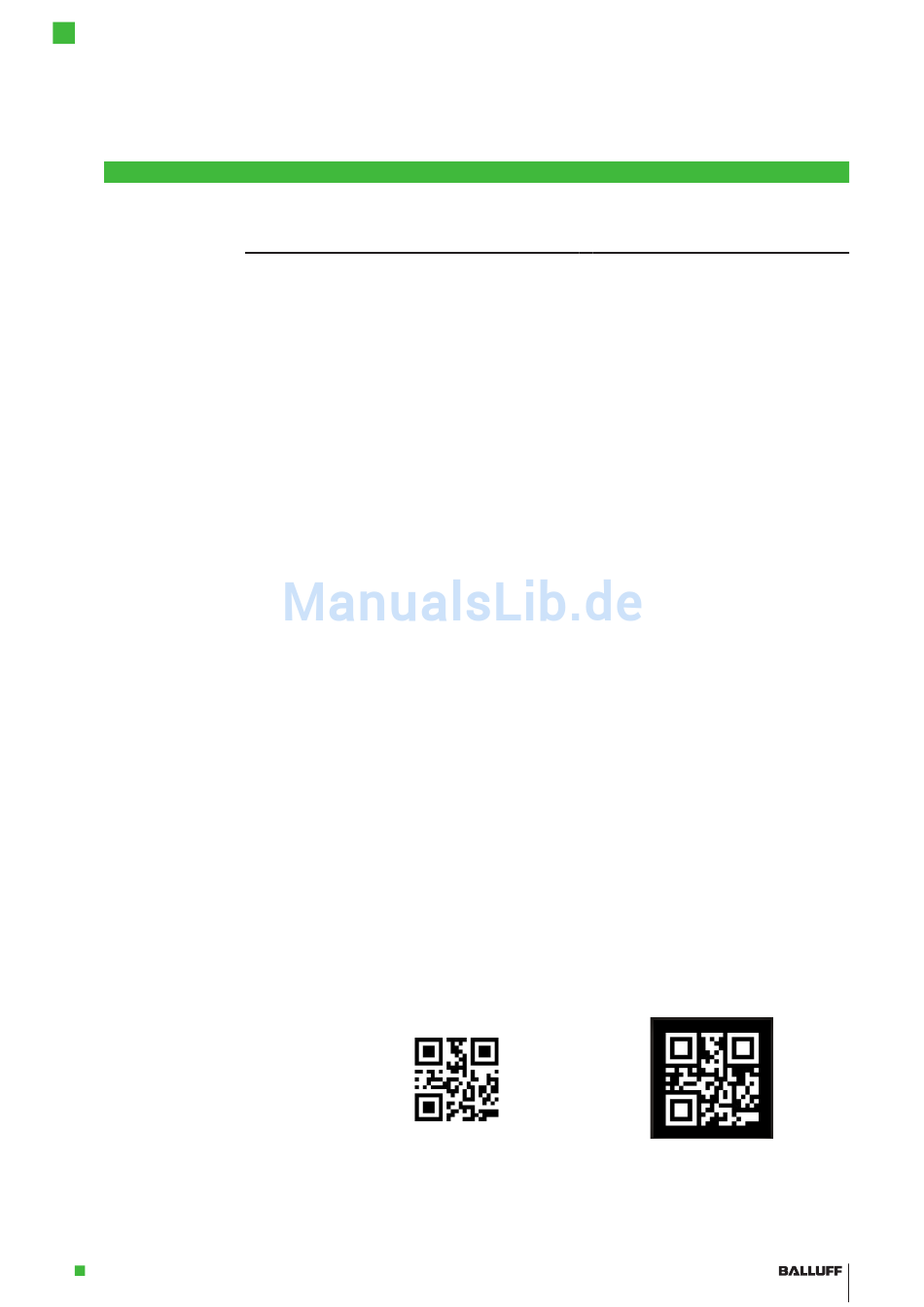

Beispiele:
Dunkle Module- Heller Hintergrund
gewertet werden kann.
selbst wenn der Code gelesen werden konnte.
IN ORDNUNG, wenn die Anzahl
Helle Module – Dunkler Hintergrund
NICHT IN
IN ORDNUNG
NICHT IN ORD-
IN ORDNUNG
