Montage — Anschluss — Netzwerkkommunikation
PIN 8
Triggereingang
Erdung
Verbinden Sie den Kabelschirm am offenen Kabelende mit Erdpotential!
Verdrahtungs-
plan

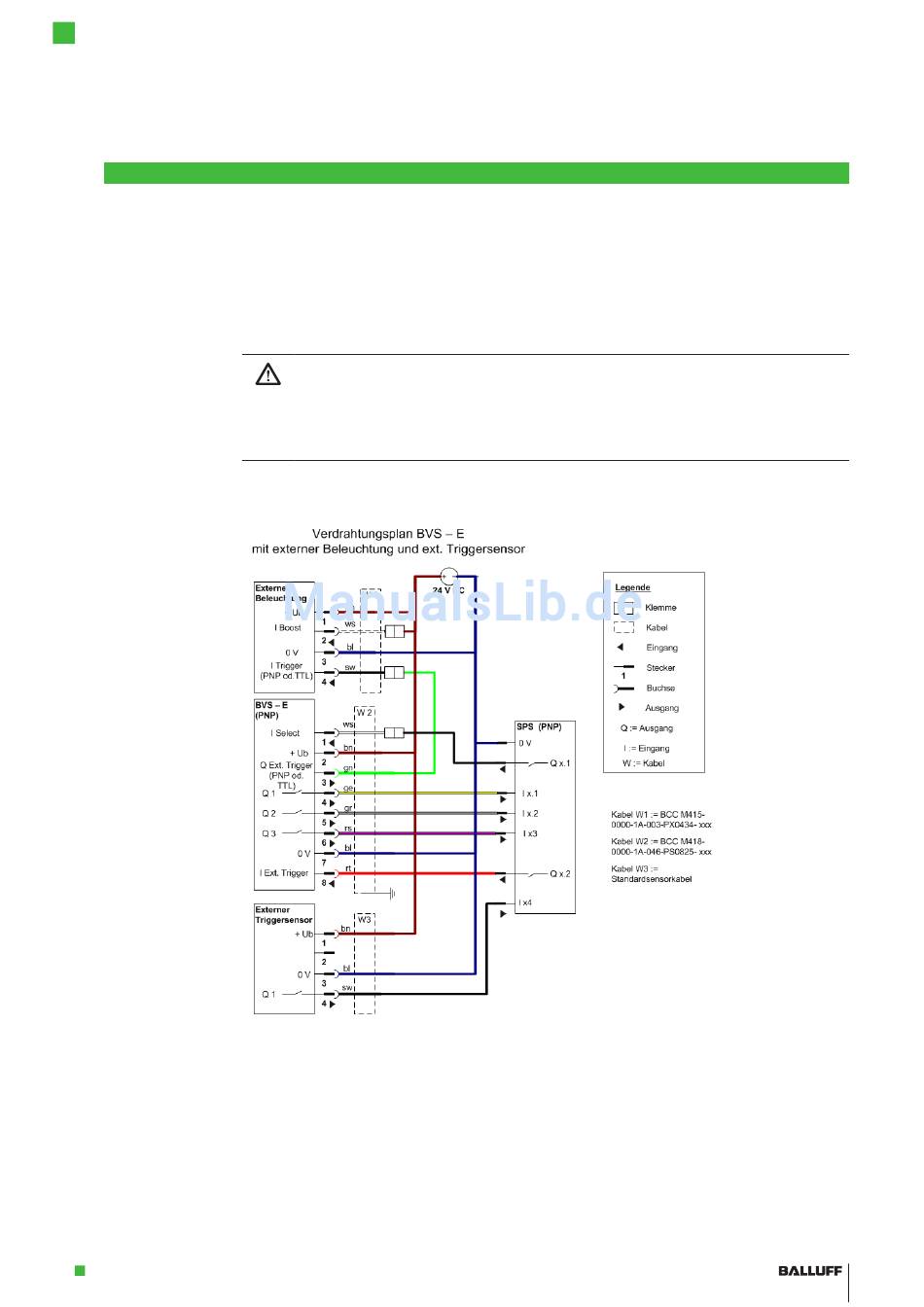

Abb. 3-6: Verdrahtungsplan des Sensors BVS-E STD und ADV
Sensor betriebs- Nach dem Einschalten der Betriebsspannung lädt der Sensor seine aktuelle Konfiguration aus dem
bereit Festspeicher.
Der Sensor kann in den ersten 10 Sekunden nach dem Einschalten KEINE Inspektion ausführen,
noch DARF während dieser Zeit die Inspektion von der SPS aus umgeschaltet werden.
www.balluff.com
Eingang Verbinden Sie diesen Eingang z.B. mit dem Schaltausgang eines
Sensors, der als "Auslöser" für den Visionsensor dienen soll. Wir
empfehlen die Verwendung eine externen Triggers bei der
Inspektion bewegter Teile. Mehr Informationen zur Verwendung
eines Triggersignals finden Sie im Kapitel
"5.3.6
Achtung!
Stellen Sie sicher, dass das elektrische Bezugspotential (Masse) des Schaltausgangs
eines externen Triggersensors oder einer SPS mit dem des BVS Sensors übereinstimmt,
wenn Sie den Schaltausgang mit dem Triggereingang des Sensors verbinden!
Bei unterschiedlichem Bezugspotential zwischen Triggersensor und BVS kann die externe
Triggerung fehlerhaft sein (BVS führt keine Inspektion aus, obwohl von extern getriggert).
Triggereinstellungen".
