Vision Sensor BVS
8
Werkzeuge für die Inspektion
Beispiel
Werkzeug "360°
Kontur prüfen"
Verwendung
Werkzeug "360°
Kontur zählen"
Verwendung:
74
Das richtige Anbringen einer Tülle an einer Flasche soll überprüft werden. Wir fügen dazu das
Werkzeug "Position kontrollieren" in das Bild ein. Dann ändern wir den Wert für Maximum so, dass
eine falsch eingesetzte Tülle einen Wert größer als das zulässige Maximum aufweist. Wenn der
Istwert größer ist als das eingestellte Maximum, ist die Position der Tülle

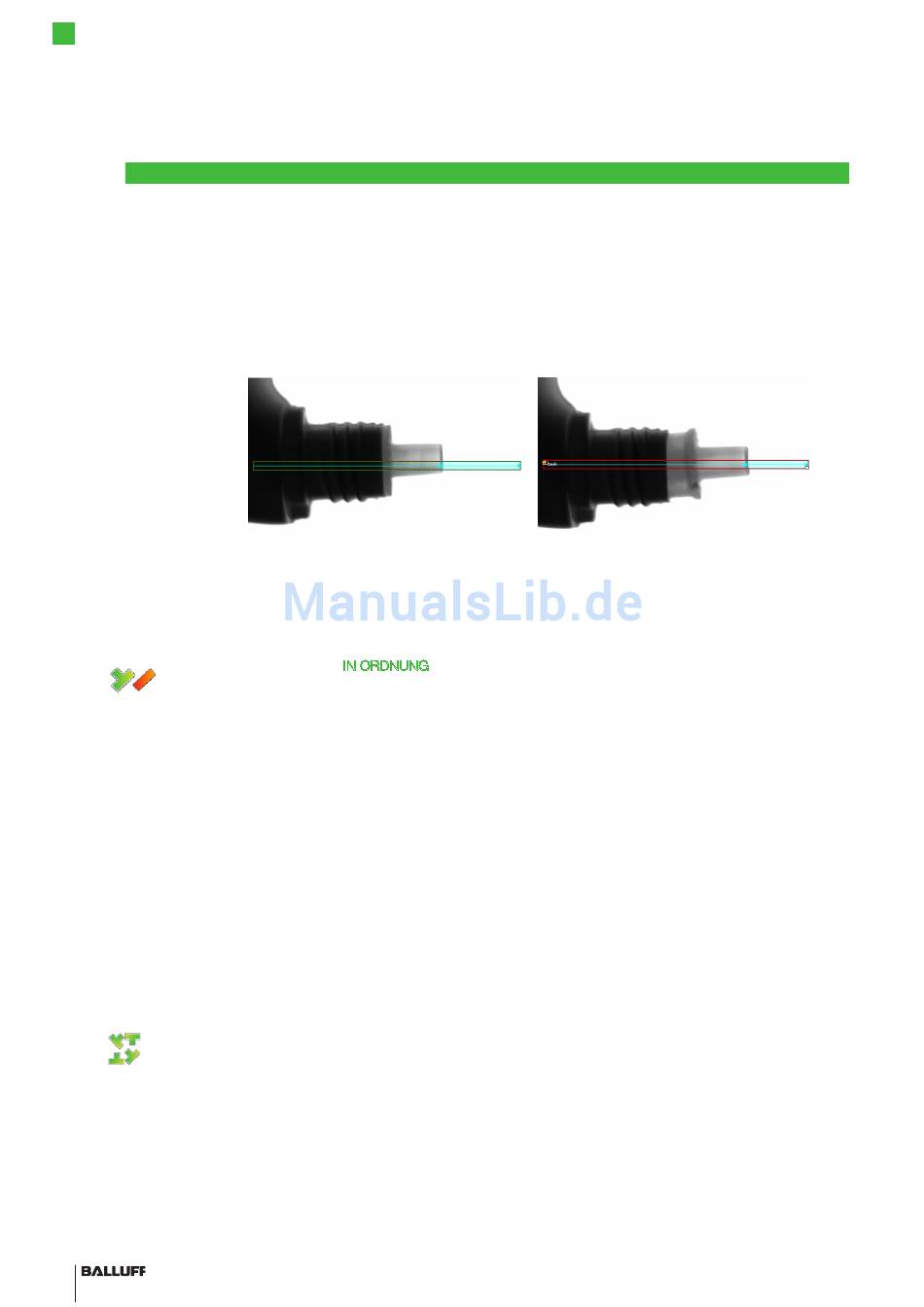

Abb. 8-4a zeigt eine richtig eingesetzte Tülle; im Gegensatz dazu zeigt Abb. 8-4b eine falsch
eingesetzte Tülle.
Abb. 8-4a Positionsprüfung der Tülle einer
Spülmittelflasche: IN ORDNUNG
Das Werkzeug 360° Kontur prüfen ermöglicht sehr genau Konturen z.B. an Werkstücken und Teilen
auf Abweichungen zu prüfen.
Das Ergebnis ist IN ORDNUNG
Sollwerts zu der vorgegebenen Konturschablone haben. Die zu prüfende Konturschablone kann
während der Parametrierung ausgewählt werden.
Das Werkzeug prüft zuverlässig :
– ob Lageabweichungen zwischen dem Verlauf der Istkonturen zum Verlauf der Konturen in der
Konturschablone vorliegen,
– ob Konturen fehlen, die in der Konturschablone vorhanden sind,
– oder ob zusätzliche Konturen im Vergleich zur Schablone vorhanden sind.
Das Werkzeug kann die Konturen auch prüfen, wenn das Teil um bis zu 360 Grad zur Schablone
verdreht oder eine Verschiebung in X- und Y- Richtung aufweist.
Die minimale, erkennbare Differenz in der Kontur beträgt ± 10 Pixel. Kleinere Abwei chungen können
nicht erkannt werden. Bitte beachten Sie die Verwendungshinweise in der Beschreibung für das
Werkzeug!
– Abweichungen vom Sollteil finden - z.B. Kratzer, Spritznasen, Fertigungsabweichungen
– Prüfung des korrekten Zusammenbaus - wenn bei nicht richtigem Zusammenbau eine Kon-
turveränderung vorliegt.
Das Werkzeug 360 Grad Kontur zählen findet und zählt alle Konturen deren Ähnlichkeit zur
Konturschablone größer ist, als der eingestellte Sollwert. Für jede erkannte Kontur wird die X- und
Y-Position sowie die Drehlage sowie die Ähnlichkeit ermittelt und über die Schnittstelle ausgegeben.
Das Ergebnis ist IN ORDNUNG
als der eingestellte Minimalwert und gleichzeitig kleiner als der eingestellte Maximalwert.
Das Werkzeug kann die Konturen auch zählen, wenn die Konturen um bis zu 360 Grad zur
Schablone verdreht oder eine Verschiebung in X- und Y- Richtung aufweist.
– Vollständigkeitsprüfungen vor Verpackung.
– Prüfung der korrekten Anzahl und Positionierung.
– Prüfung des korrekten Zusammenbaus z.B. bei Verschraubungen, Nietungen etc.
Abb. 8-4b Positionsprüfung der Tülle einer
Spülmittelflasche:
wenn die Istkonturen eine Ähnlichkeit größer gleich des eingestellten
wenn die Anzahl der gefundenen Konturen im Bildbereich größer ist
NICHT IN ORDNUNG.
NICHT IN ORDNUNG
