Inspektion erstellen
Werkzeug einfü- Nachdem Sie Ihr Werkzeug ausgewählt haben, müssen Sie dieses im Referenzbild positionieren und
gen
in Größe und ggf. Drehlage anpassen. Die Werkzeugparameter können Sie im "Bedienfeld" oben
rechts einstellen.
Unter anderem stellen Sie mit den Werkzeugparametern ein:
–
–
Falls Sie mehr als ein Werkzeug in Ihrer Inspektion benötigen, dann fügen Sie diese bitte nacheinander ein.
ACHTUNG!
Bitte benutzen Sie nur so viele Werkzeuge in einer Inspektion wie sie UNBEDINGT brauchen.
Die Anzahl der möglichen Werkzeuge in einer Inspektion wird begrenzt durch die, für die Ausführung
des Werkzeugs notwendigen Speicher auf dem Sensor.
Falls Sie zuviele Werkzeuge mit hohem Speicheraufwand (z.B. Muster erkennen & Kontur prüfen)
verwenden, dann zeigt ConVis Ihnen eine Warnung an. In diesem Fall müssen sie ein oder mehrere
Werkzeuge entfernen, da sich der zulässige Speicher für eine Inspektion sonst überschritten würde.

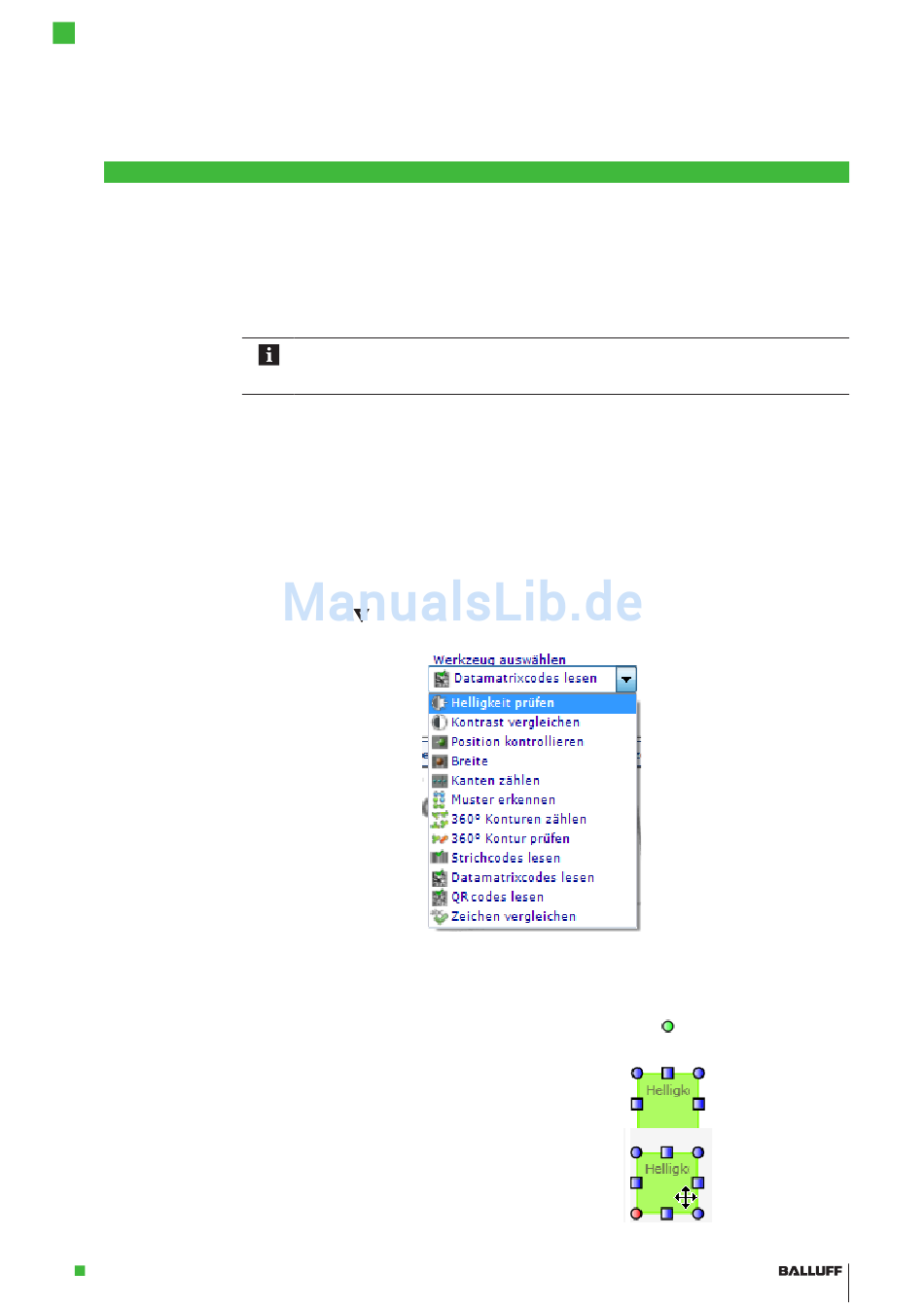

Führen Sie die folgenden Anweisungen aus, um ein Werkzeug in die Inspektion einzufügen und zu
positionieren:
► Klicken Sie auf
► Ziehen Sie den Mauszeiger, der nun die Form des entsprechenden Werkzeugssymbols hat, bis
► Klicken Sie dann die linke Maustaste.
Dieser Rahmen kennzeichnet die Position und Fläche des
Bildbereichs (Region of Interest oder ROI), der von dem
Werkzeug geprüft wird.
Wenn Sie den Mauszeiger über den Rahmen des
Bildbereichs (ROI) bewegen, erscheint der Mauszeiger als
Kreuz mit 4 Pfeilen.
www.balluff.com
Wann das Werkzeug IN ORDNUNG
Was vom Werkzeug bei der Auswertung berücksichtigt werden soll.
Hinweis
Das Bedienfeld des Werkzeugs wird auch eingeblendet, wenn Sie den Bildbereich (ROI)
eines Werkzeugs mit der Maus anklicken.
unter dem Text "Werkzeug auswählen" und wählen Sie ein, der gewünschten
▼
Inspektion entsprechendes Werkzeug aus der angezeigten Liste aus.
zur der Stelle im Bild an der Sie das Werkzeug einfügen wollen.
̓ Die BVS-ConVis Software zeigt im Bild jetzt einen grünen bzw. roten Rahmen an.
oder NICHT IN ORDNUNG zurückgibt,
