Balluff BVS Betriebshandbuch Seite 65

Vision Sensor BVS
7
Lagenachführung

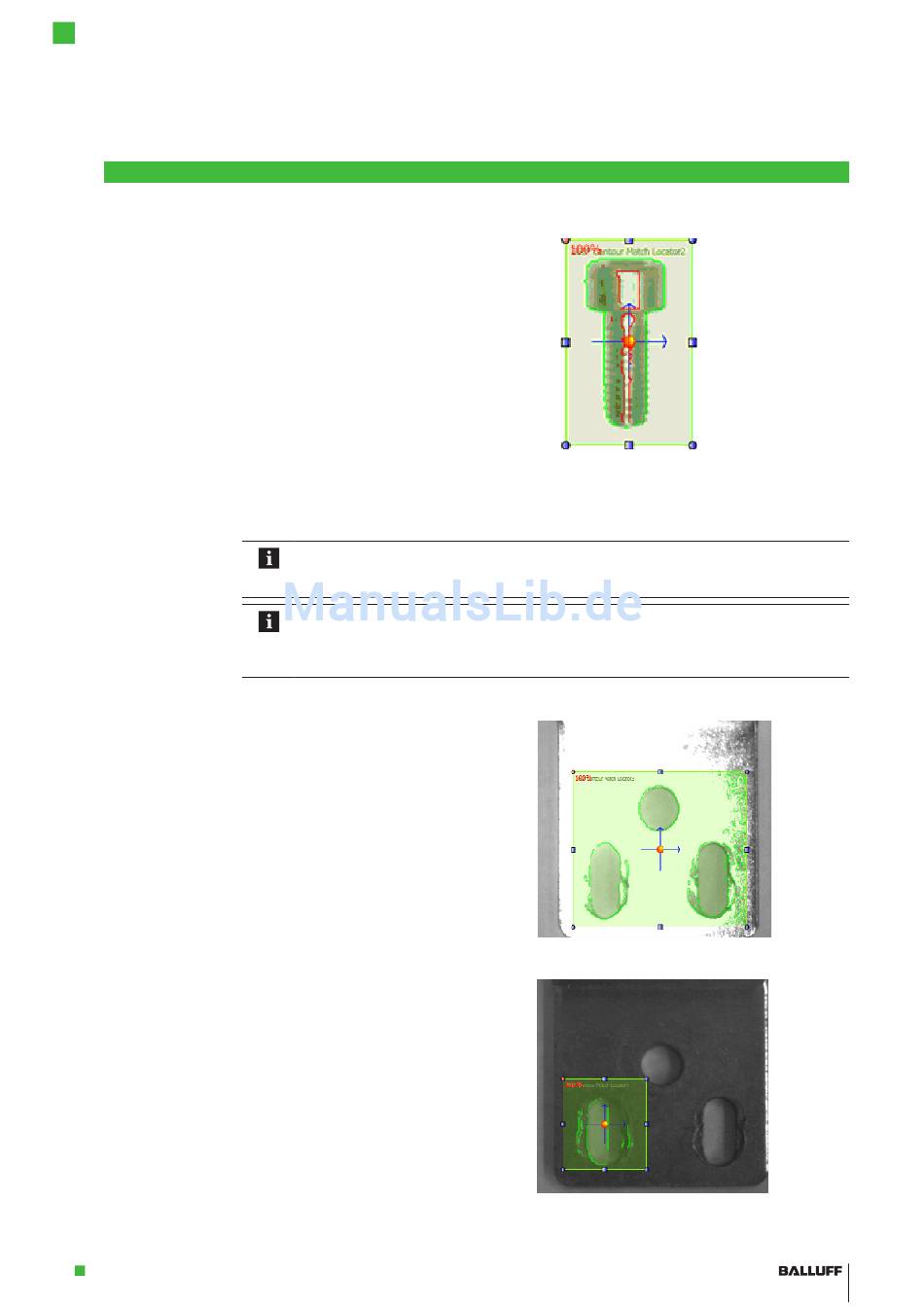

Beispiel: Innere Konturen mit Maus abgewählt
Sie können auch ALLE Konturen entfernen wenn sie auf den entsprechenden Button im Bedienfeld
klicken. Danach können Sie einzelne Konturen mit der Maus hinzufügen, indem sie auf die roten
Linien mit dem linken Mausknopf klicken.
Einmal entfernte Konturen können wieder zur Schablone hinzugefügt werden, indem Sie mit der
Maus wieder anwählen.
Hier noch zwei Beispiele für schlechte Konturen
Durch die starken Reflektionen und die
inhomogene Beleuchtung auf der metallischen
Oberfläche kommt es zu Überbelichtungen.
Daraus ergeben sich schwache
Konturkontraste, die von Teil zu Teil auch
schwanken können, da die Oberflächen von Teil
zu Teil unterschiedlich sein werden.
In diesem Fall empfehlen wir die Helligkeit und
Kontrast (Schritt 1) anders einzustellen und falls
möglich die Ausrichtung des Sensors zum Teil
zu ändern. Auch der Einsatz externer
Beleuchtung kann hier entscheidend zur Lösung
beitragen
Im nächsten Beispiel ist Helligkeit im Bild zu
dunkel und die Kontur wiederholt sich auf dem
Teil.
Zum einen können dadurch die Konturen u.U.
nicht richtig erkannt werden, was eine erhöhte
Fehlerhäufigkeit mit sich führen kann, zum
anderen kann es hier im Betrieb zu
Fehlpositionierungen kommen, falls das Teil
nicht lagerichtig zugeführt wird.
www.balluff.com
Hinweis
Benutzen Sie vor der manuellen Auswahl der Konturen die Menüpunkte HINEINZOOMEN
/ HERAUSZOOMEN in der Aufgabenleiste.
Hinweis
ConVis zeigt ihnen eine Warnung an, wenn Ihre Konturschablone nicht ausreichend gute
Konturen (Kontraststärke, Länge) aufweist. In diesem Fall fügen Sie wieder Konturen hinzu
oder verändern Sie die Bildauswahl.
