Balluff BVS Betriebshandbuch Seite 81

Vision Sensor BVS
8
Werkzeuge für die Inspektion
3. "Kontur prüfen" kann keine Positionsverschiebung AUßERHALB seines Bildbereichs kompensie-

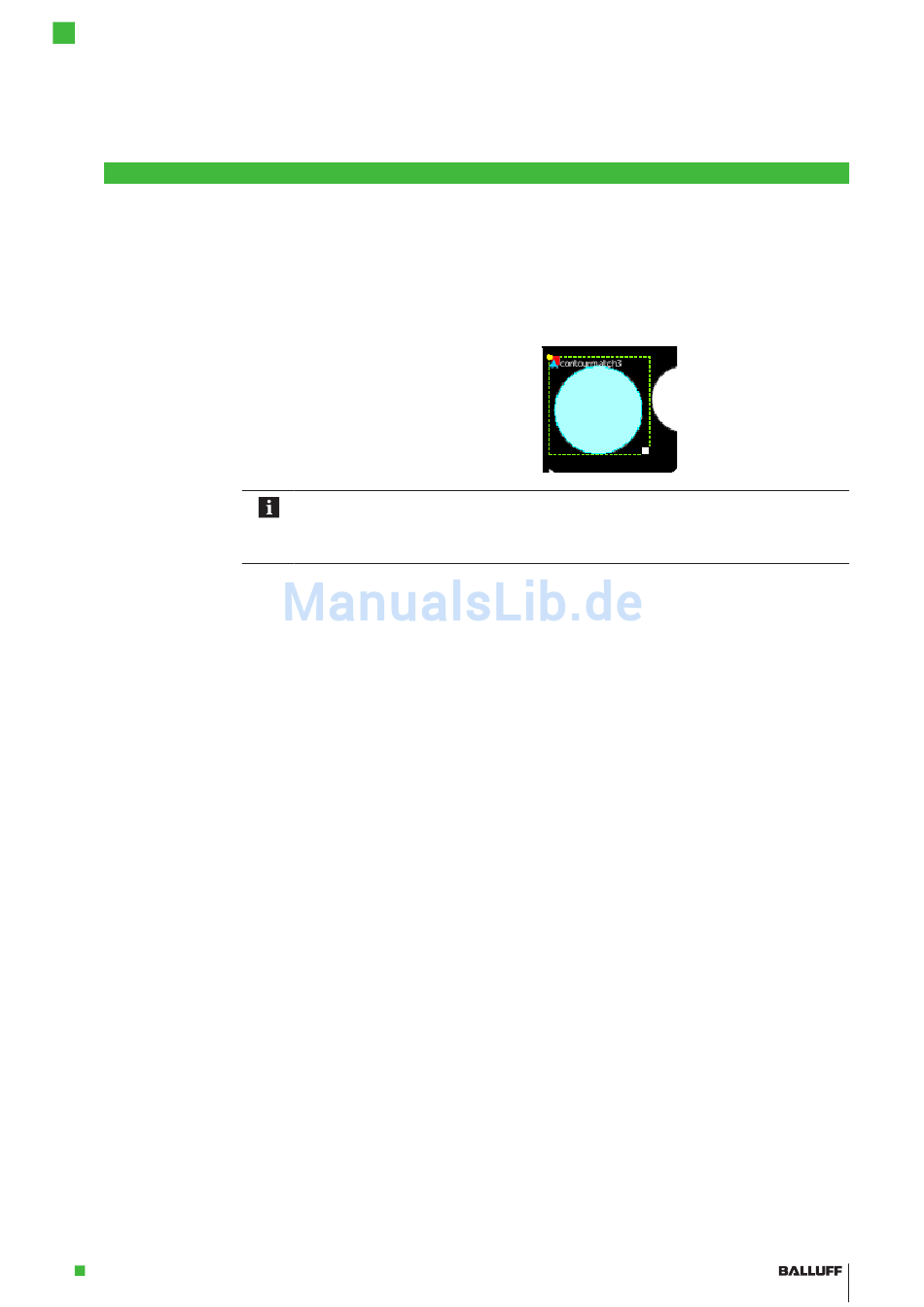

Beispiel Der helle Kreis im Bild unten ist ein Beispiel
für den Konturtyp: Helle Kontur. Die helle
Kontur ist hellblau hervorgehoben. Der
Parameter Schwellwert ist fast auf Schwarz
eingestellt.
www.balluff.com
hoher Kontrast zwischen Kontur und "Hintergrund" im Bildbereich sowie eine gleichmäßige
Beleuchtung des Merkmals.
ren. Wenn die Position des Merkmals sich innerhalb des Sensorsichtfelds verschieben kann,
müssen Sie eine Lagenachführung benutzen!. Bleibt das Merkmal innerhalb des Bildbereichs des
Werkzeugs können Positions- und Drehlageänderungen nachgeführt werden!
Hinweis
Sollte eine Kontur NICHT innerhalb des Bildbereichs geschlossen sein, dann "schließt" das
Werkzeug die Kontur über den Rahmen des Bildbereichs. Wir empfehlen die Anwendung
des Werkzeuges so NUR in Anwendungen, die mit Hintergrundlicht arbeiten!.
81
