Werkzeuge für die Inspektion
Werkzeug Mit dem OCV-Werkzeug (Optische Zeichenprüfung) kann geprüft werden, ob ein Aufdruck
"Optische Zei-
(Schriftzeichen) auf einem Objekt mit dem zuvor eingelesenen identisch ist.
chenverifikation" Es dient NICHT dazu, den Drucktext zu lesen - es wird lediglich geprüft, ob die erkannte Zeichenfolge
mit dem Referenzbeispiel identisch ist!
Verwendung –
–
–
–
Beispiel Hier verwenden wir das OCV-Werkzeug, um den Typencode auf einem Etikett zu prüfen. Der
Typencode für die aktuellen Teile muss 53231560 lauten - alle Teile mit anderen oder unleserlichen
Typencodes werden vom OCV-Werkzeug ausgesondert.

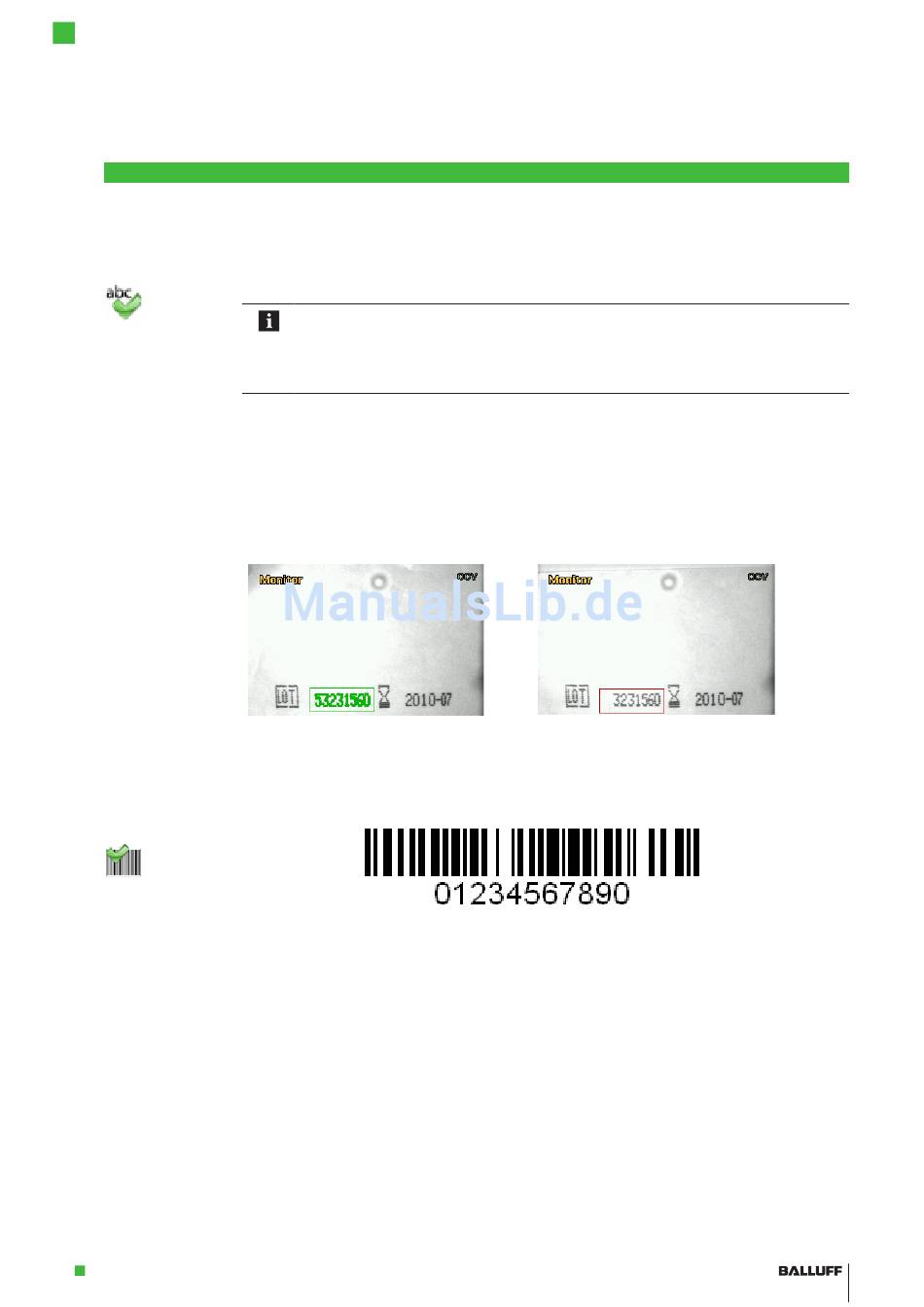

Abb. 8-5a Teil mit dem richtigen Typencode
markiert
Werkzeug Das Werkzeug Strichrcode lesen findet und liest die gängigsten Strichcodes im ausgewählten
"Strichcode Bildbereich.
lesen"
Das Ergebnis ist
Codes höher ist als der eingestellte Sollwert.
Das Werkzeug kann Änderungen der Codeposition (X- und Y-Richtung) sowie der Drehlage
ausgleichen, wenn die folgenden Bedingungen erfüllt sind:
–
–
Minimale Modulgrösse:
Es können Strichcodes ab einer Modulgrösse (Strichbreite) von 1,75 Pixeln pro Modul bis zu einer
Modulgrösse von 16 Pixeln pro Modul gelesen werden. Das Werkzeug kann bei ausgeglichener
Beleuchtung Codes mit Verhältnissen von 1:2 bis 1:3 zwischen schmalstem und breitestem Modul
(sogenannte NB zu WB Ratio) lesen. Bitte beachten Sie die Lesefelddiagramme im Kapitel16.3.
www.balluff.com
Hinweis
Das OCV-Werkzeug verwendet ein Referenzbild als Prüfgrundlage. Sie können ein neues
Referenzbild festlegen, indem Sie im SETUP-Menü die Taste TEACH drücken. Bitte
beachten Sie, dass das System nach jeder Änderung der Position oder der Größe der
Bildregion automatisch ein Referenzbild aufnimmt.
Vorliegen oder Fehlen eines Aufdrucks
Los-Code prüfen
Gedruckte EAN-Nummer unter den Barcodes prüfen
Sicherstellen, dass nur Teile mit den richtigen Typencodes verwendet werden
IN ORDNUNG wenn der Code gelesen werden kann und die ermittelte Qualität des
Der zu lesende Strichcode und eine umgebende Ruhezone befinden sich vollständig im Bildbe-
reich (ROI),
die Lichtverhältnisse im Bildbereich sind homogen.
Abb. 8-5b Typencode auf dem Teil ist
beschädigt oder teilweise geschrieben!
