Vision Sensor BVS
8
Werkzeuge für die Inspektion
Parameter
Vergleichen
Codetyp
Max.
Zeichenanzahl
Hinweise zur 1. Im Betrieb „liest" das Werkzeug NUR DEN Codetyp der während der Parametrierung eingestellt
Verwendung
2. Vorraussetzung für eine stabile und reproduzierbare Leseergebnisse sind ein möglichst hoher
3. Fremdlicht (z.B. Sonnenschein, Hallen-& Maschinenbeleuchtung) kann starken Einfluss auf das
4. Das Werkzeug liest alle Codes mit dem gleichen Codetyp die in seinem Bildbereich zu finden
5. Hinweis zu den Codetypen Pharmacode, Postnetcode & IMB-Code: Die Codetypen
www.balluff.com
Beschreibung
Vergleichen ist nur sichtbar, wenn Modus "Code vergleichen" angewählt ist.
In diesem Feld geben Sie die Zeichenfolge ein, die mit dem Inhalt des aktuellen
Strichcodes verglichen werden sollen. Das Ergebnis des Werkzeugs ist:
ORDNUNG, wenn Code gelesen UND Codequalität ≥ Sollqualität UND die
IN
gelesene Zeichenfolge mit der eingestellten Zeichenfolge ÜBEREINSTIMMT!
Sonst NICHT IN ORDNUNG
Mit der Schaltfläche AUTO werden der im Referenzbild gelesene Code direkt in den
Vergleich übernommen.
Sie können die folgenden Platzhalter verwenden:
"*" := Platzhalter für einen oder mehrere Buchstaben
"?* := Platzhalter für genau einen Buchstaben.
Es wird immer die vollständige Zeichenkette verglichen.
Beispiel:
Eingestellte Zeichenfolge: BALLUFF?BVS*
IN ORDNUNG: BALLUFF_BVS-E ; BALLUFF-BVS-E
NICHT IN ORDNUNG: BALUFF BVS oder BVS-BALLUFF
Beim Einfügen des Werkzeugs in die Inspektion, beim Verschieben und Vergrößern
bzw. Verkleinern bestimmt das Werkzeug den Codetyp automatisch.
Sie können den Codetyp auch selbst einstellen. Folgende Codetypen können
eingestellt werden:
– Code 39
– Code 128
– Codabar
– Interleaved 2 of 5
– UPC-A + E, EAN 8 + 13
– PDF 417
– Pharmacode
Mit dem Parameter Max. Zeichenanzahl legen Sie fest wieviele Zeichen im gelesenen
Code minimal /maximal vorhanden sein dürfen, damit der Code als
gewertet wird. So kann sichergestellt werden, dass nur Codes mit der richtigen
Anzahl an Zeichen akzeptiert werden.
wurde (automatisch oder per Hand). ES werden NICHT alle decodierbaren Codetypen automa-
tisch „gelesen" wenn Sie in den Bildbereich einfügt werden.

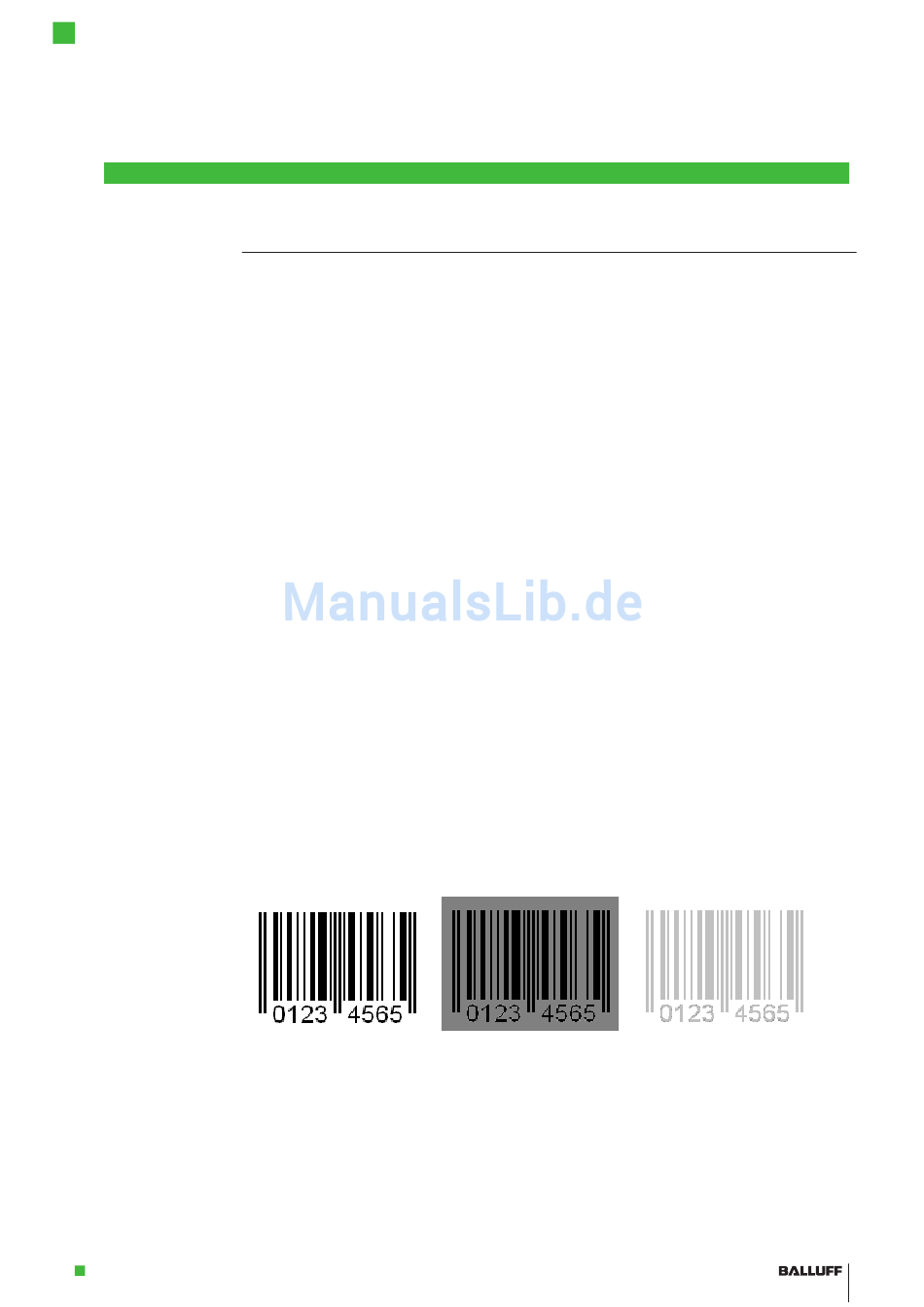

Kontrast zwischen dem zu lesenden Code und dem Bildhintergrund sowie eine gleichmäßige
Beleuchtung. Beispiele:
Hoher Kontrast
Leseergebnis haben. Wir empfehlen den Fremdlichteinfluss z.B. durch Abschattung und/oder
kurze Belichtungszeiten bzw. Einsatz von externer Zusatzbeleuchtung möglichst zu minimieren.
sind. Die Verarbeitungszeit, die das Werkzeug beim mehrfachen Lesen von Codes benötigt, ist
entsprechend höher als beim Lesen nur eines Codes.
Pharma-, Postnet bzw. IMB- Code werden nicht immer automatisch erkannt. Bitte wählen Sie
den Codetyp manuell aus. Bitte beachten Sie: Für die Lesung eines Pharmacodes oder Postnet
ist es notwendig einen relativ großen Bildbereich( ROI) vorzusehen.
Beispiel Pharmacode:
Niedriger Kontrast
IN ORDNUNG
Niedriger Kontrast
