Balluff BVS Betriebshandbuch Seite 88

Vision Sensor BVS
8
Werkzeuge für die Inspektion
88
Parameter Beschreibung
Sollwert Der Sollwert definiert die minimale Übereinstimmung, die eine Kontur mindestens
haben muss um als
Dabei wird die Lageabweichung der Konturpixel zur eingelernten Kontur
bewertet.
100% = Identische Konturen, 0% = Keine Ähnlichkeiten. Der Vorgabewert ist 90%.
Istwert Der Istwert ist die Ähnlichkeit der gefundenen Kontur zur Konturschablone in
Prozent.
Min. Drehwinkel, Die Konturr ist
Max. Drehwinkel und maximalem Drehwinkel definierten Bereichs liegt UND dessen Istwert größer
ist als der eingestellte Sollwert.
Der Nullpunkt liegt immer auf der VERTIKALEN ACHSE!
Drehwinkel ≥ Min. Drehwinkel UND ≤ Max. Drehwinkel =
Drehwinkel < Min. Drehwinkel ODER > Max. Drehwinkel =
Der Standard für den minimalen Drehwinkel -90 Grad, der Standard für den
maximalen Drehwinkel + 90 Grad.
Zusätzliche An / Aus
Konturen Ist diese Option selektiert, so berücksichtigt das Werkzeug auch Konturen, die im
berück- aktuell zu prüfenden Teil zusätzlich vorhanden sind aber in der Konturschablone
sichtigen nicht vorhanden waren.
Wählen Sie diese Option ab, wenn z.B. störende Reflektionen auf dem Teil
auftreten können, diese aber bei der Prüfung nicht berücksichtigt werden sollen.
Genauigkeit Hoch: Erreicht eine hohe Nachführungsgenauigkeit bei hoher Ausführungsdauer.
Niedrig: Schnellere Ausführung bei niedriger Genauigkeit.
Benutzen Sie HOCH bei nichthomogenem Untergrund oder wenn Sie eine
genaue Prüfung vornehmen müssen.
Rauschunter- Nutzen Sie diesen Parameter um ungewollte, störende Konturen aus der
drückung Konturschablone zu entfernen, insbesondere wenn sie ein schlecht kontrastiertes
Teil zu prüfen haben.
Alle auswählen Alle Konturen innerhalb der ROI, die nicht durch die Rauschunterdrückung
unterdrückt werden, werden zur Konturschablone hinzugefügt.
Alle entfernen Alle Konturen werden aus der Konturschablone entfernt.
Anwendungshinweise
1. Das Referenzbild muss scharf sein und sollte einen möglichst hohen Kontrast aufweisen. Nutzen
Sie die Einstellmöglichkeiten im SCHRITT 1 (Helligkeit und Kontrast) und / oder benutzen Sie
externe Beleuchtung.
2. Stellen Sie sicher, dass die Konturen zum zu findenden Teil gehören und nicht zum Hintergrund
(Band, anderem Teil etc.) Die Konturen sollten sich nicht von Teil zu Teil stark verändern, auch
sollten sich die Teilefarben nur gering ändern.
3. Das zu findende Teil muss vollständig innerhalb des Suchbereichs liegen. Liegt es teilweise
außerhalb so ist das Ergebnis
4. Das Werkzeug ist darauf optimiert schon kleine Abweichungen in der Kontur zu finden. Abde-
ckungen, Perspektivische Verzerrung oder zusätzliche Konturen werden das Ergebnis der Prü-

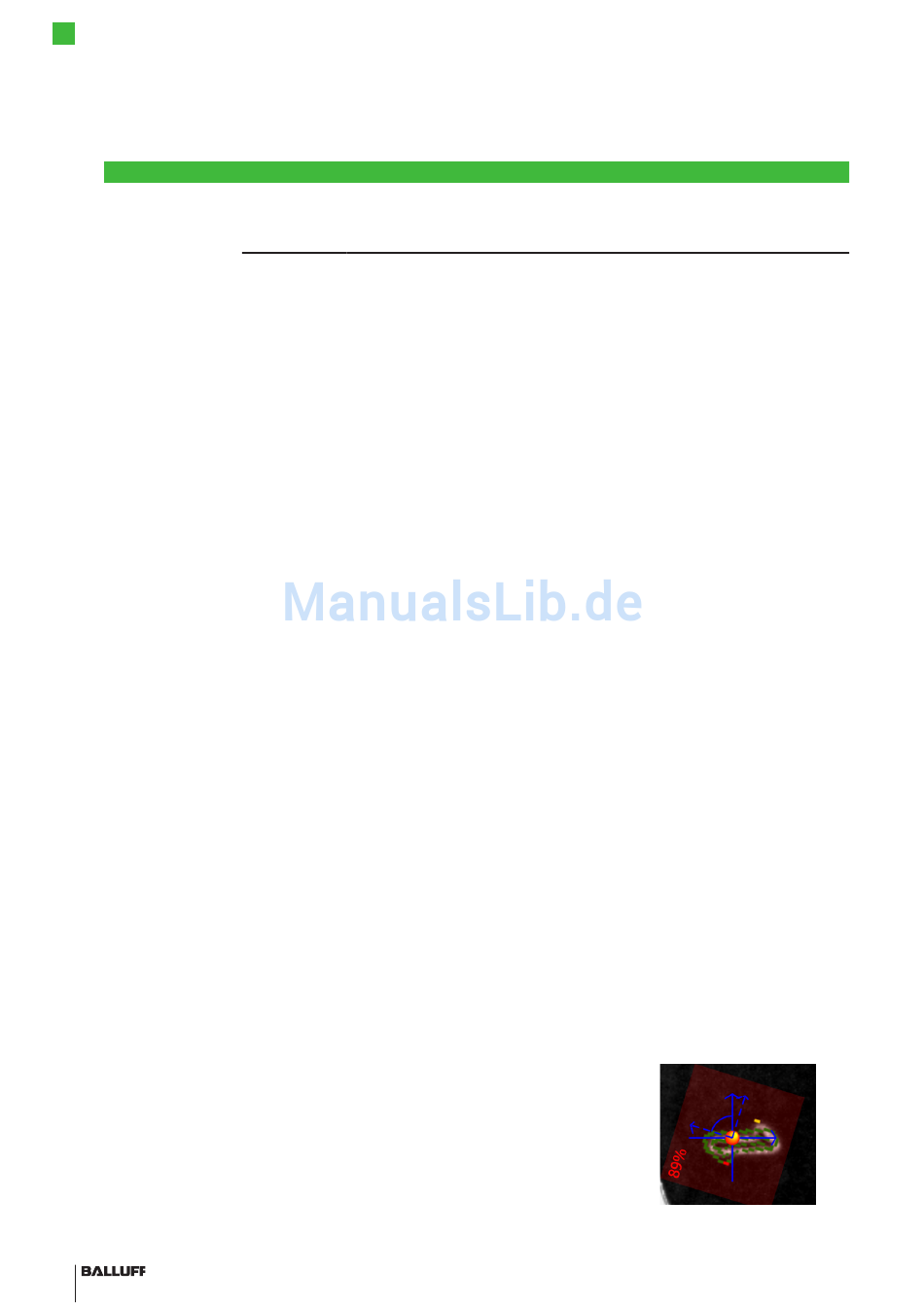

fung sicherlich ändern. Im Test und Run werden FEHLENDE Konturen oder Pixel mit
Strichen dargestellt, ZUSÄTZLICHE KONTUREN oder PIXEL Gelb.
Gelb: Zusätzlich gefundenes Konturpixel
IN ORDNUNG gewertet zu werden.
IN ORDNUNG, wenn der Drehwinkel innerhalb des von minimalem
NICHT IN ORDNUNG.
ROT: Fehlende Konturpixel;
IN ORDNUNG
NICHT IN ORDNUNG
ROTEN
