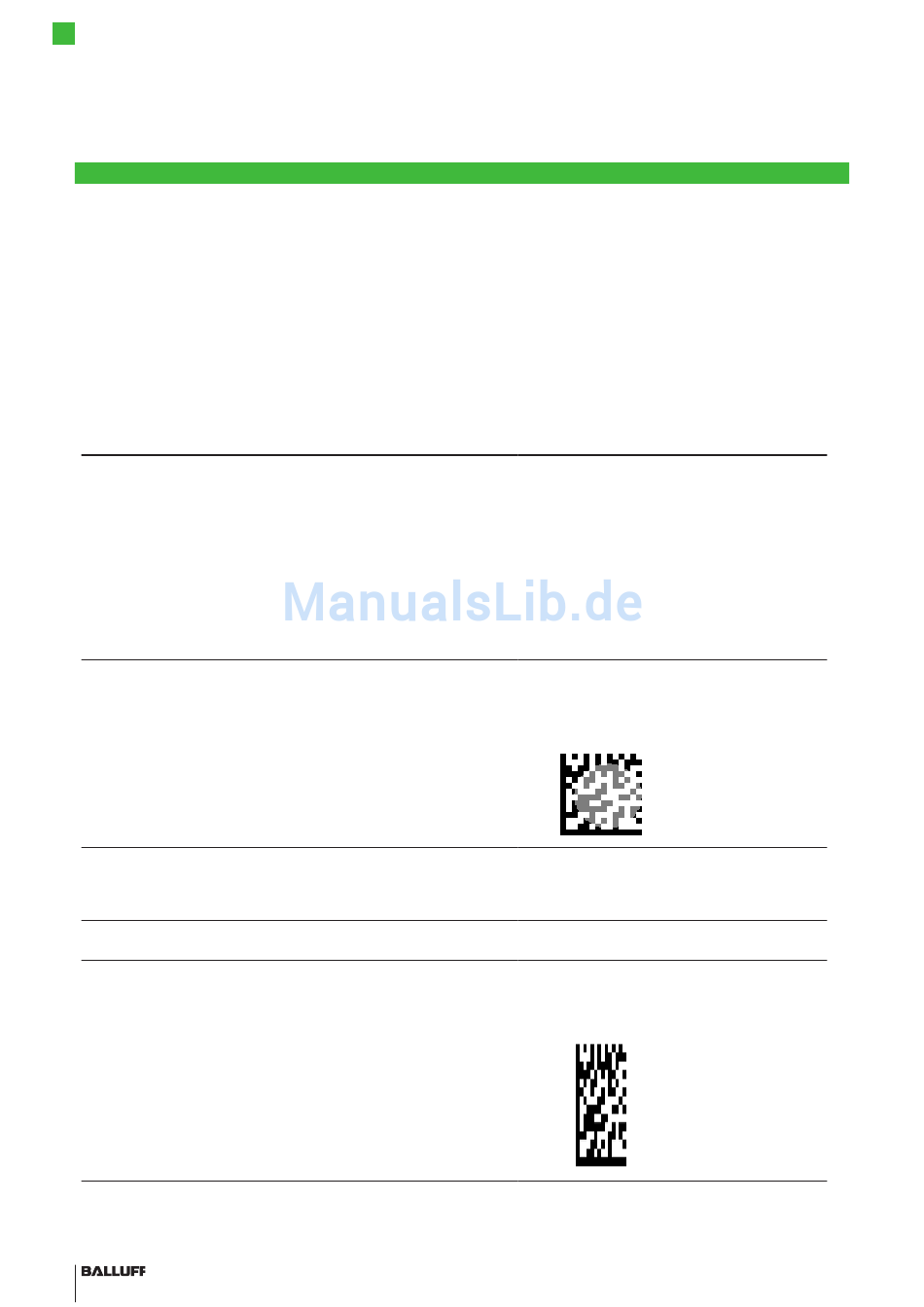

Der BVS Identifikationssensor ermittelt die wichtigsten Qualitätsparameter für Datamatrixcodes in
Anlehnung an die ISO Norm 15416. Es ist keine normgerechte Bestimmung der
Qualitätsparameter (auch VERIFIZIERUNG genannt), da dies Geräte erfordert, die nach ISO
15415-1 gefertigt, montiert und regelmäßig kalibriert werden müssen.
Die ermittelten Qualitätsparameter können z.B. dazu genutzt werden die Qualität der Codes an
der Lesestelle zu überwachen. Codes mit schlechter Qualität können so sicher erkannt und
zurückgewiesen werden.
Qualitätsparameter
Werkzeug
Datamatrixcode
lesen
Symbolkontrast Der Symbolkontrast ist der Helligkeitsunterschied zwischen hellen und
dunklen Modulen und der Ruhezone. Je größer der Symbolkontrast desto
höher der Wert. Ursachen für schlechten Symbolkontrast können sein:
Beim Einstellen:
– Schlecht gewählte Bildeinstellung - Kontrastierung reicht nicht aus
– Mangelnde Bildauflösung - wenn Sensor zu weit von Code entfernt ist,
„verschmieren" helle und dunkle Module ineinander durch optische
Effekte
In der Produktion:
– Schlechte Druckqualität - z.B. nachlassender Toner
– Fremdlicht auf dem zu lesenden Code
– Ausfall z.B. externer Beleuchtung
WIRD NICHT Gibt das Verhältnis von Schwarz-Anteil zu Weiß- Anteil im Code wieder.
ERMITTELT Ist das Verhältnis unausgewogen, dann sinkt der Wert für die Modulation.
Ursachen können sein:
– Lichtreflektionen auf dem Druck/Codeträger
– Nachlassende Druckqualität
WIRD NICHT Beurteilt den Zustand des L-förmigen "Finder Patterns", des "Alternating
ERMITTELT Patterns" und der Ruhezone.
Je mehr Fehler in diesen Codeteilen vorhanden sind, desto niedriger der
Wert.
Decodierbarkeit Ist der Datamatrixcode decodierbar dann ist der Wert der :
Decodierbarkeit 4 sonst 0
Axiale Verzerrung Verhältnis der Modulseitenlängen in horizontaler & vertikaler Richtung.
Je ausgewogener (z.B. bei quadratischen Modulen) desto höher der Wert
für die Axiale Verzerrung.
Ein gestauchter Code z.B. hat einen niedrigen Wert für Axiale Verzerrung,
dann sinkt der Wert diese Parameters mit dem Grad der Verzerrung
Beschreibung
