Inspektion erstellen
Positionieren
Größe Bildbe-
reich ändern
Drehlage Bildbe-
reich ändern
Bildbereich
vergrößern /
verkleinern
Werkzeug
löschen
42

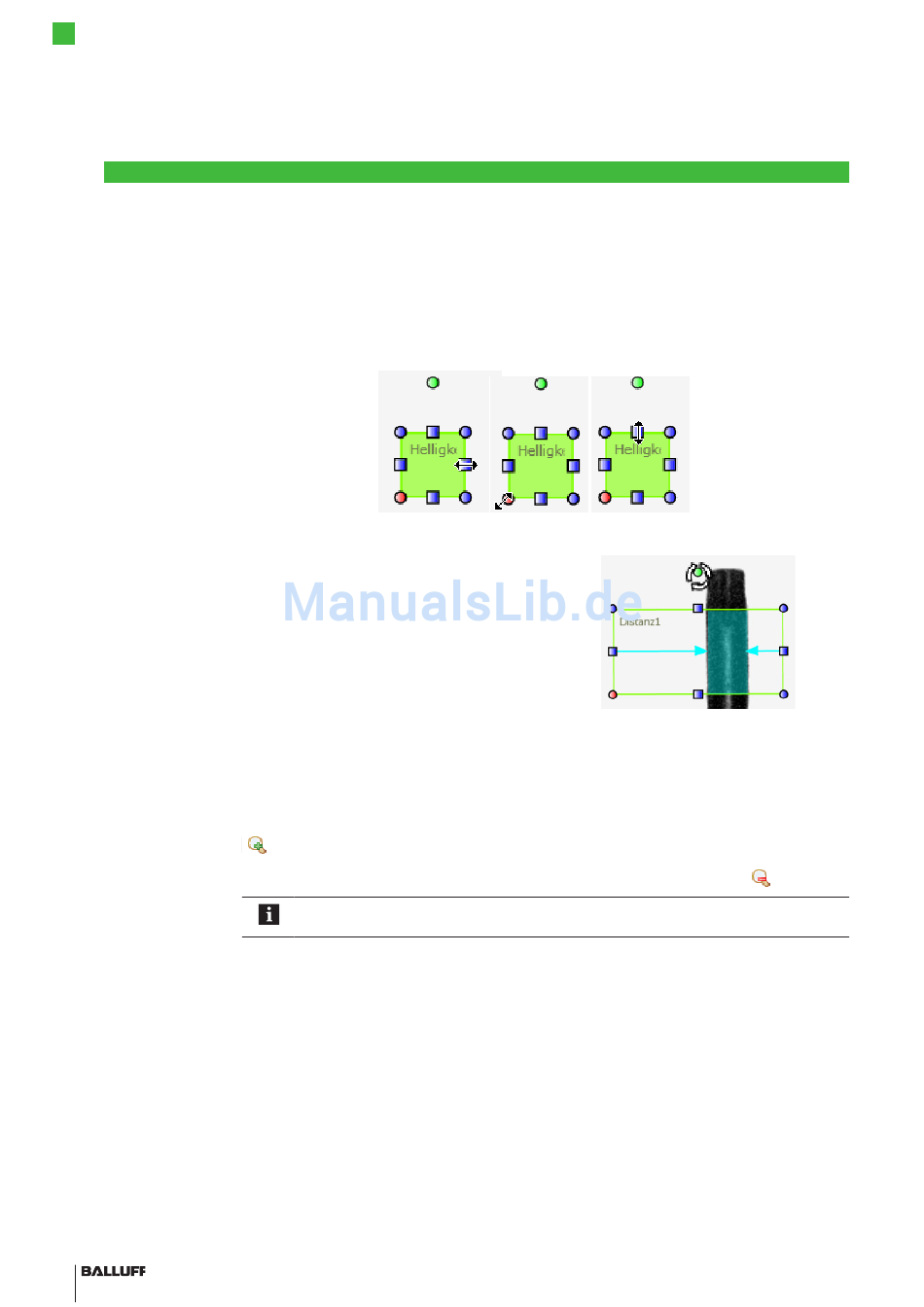

Position des Bildbereichs (ROI) ändern:
► Positionieren Sie den Mauszeiger auf einen der Eckpunkte des Bildbereichs bis der Zeiger als
Kreuz mit 4 Pfeilen angezeigt wird.
► Klicken Sie dann mit der linken Maustaste auf den Rahmen und ziehen Sie ihn mit gedrückter
Maustaste an die gewünschte Stelle im Bild.
Größe des Bildbereichs (ROI) ändern:
► Positionieren Sie den Mauszeiger auf einen der Eckpunkte des Bildbereichs bis der Zeiger als
Doppelpfeil angezeigt wird:
► Drücken Sie jetzt die LINKE Maustaste und ändern sie die Größe des Bildbereichs (ROI) indem sie
die Maus mit gedrückter Maustaste bewegen.
Drehlage des Bildbereichs ändern:
► Positionieren Sie den Mauszeiger auf den grünen
PUNKT oberhalb des Bildbereichs.
̓ Das Mauszeigersymbol ändert sich wie folgt:
► Drücken Sie jetzt die LINKE Maustaste und DREHEN Sie den Bildbereich in die gewünschte Rich-
tung. Der ROTE Eckpunkt des Bildbereichs zeigt Ihnen immer den Ursprung an. Um z.B. eine
Position von OBEN nach UNTEN zu kontrollieren, müssen Sie den Bildbereich so drehen, dass
der rote Eckpunkt LINKS oben zu liegen kommt!
Um den angezeigten Bildbereich zu vergrößern klicken sie in der Werkzeugleiste auf dieses Symbol:
Sie können auch mehrmals in das Bild zoomen. Mittels der Schieberegler am
Bildrand lässt sich der anzeigte Bildausschnitt komfortabel auswählen.
Um den angezeigten Bildbereich wieder zu verkleinern, drücken Sie dieses Symbol:
Hinweis
Die ausgewählte Vergrößerungsstufe wird auch im Testbetrieb beibehalten.
Um ein Werkzeug wieder aus der Inspektion zu löschen klicken Sie entweder auf den Bildbereich des
Werkzeugs in der "Bildanzeige" oder auf den Namen des Werkzeugs im Inspektionsexplorer. Drücken
Sie dann die "Löschen"-Taste im Werkzeugbedienfeld.
Die Rahmenfarbe der Bildbereiche ändert sich je nach Ergebnis von Grün nach Rot bzw. umgekehrt.
Das hat die folgende Bedeutung:
Im Bild werden Werkzeuge, die ein Ergebnis
angezeigt; Werkzeuge die Ergebnis
IN ORDNUNG zurückgeben mit grünen Rahmen
NICHT IN ORDNUNG zurückgeben mit roten Rahmen.
