Vision Sensor BVS
7
Lagenachführung
Beispiel
64

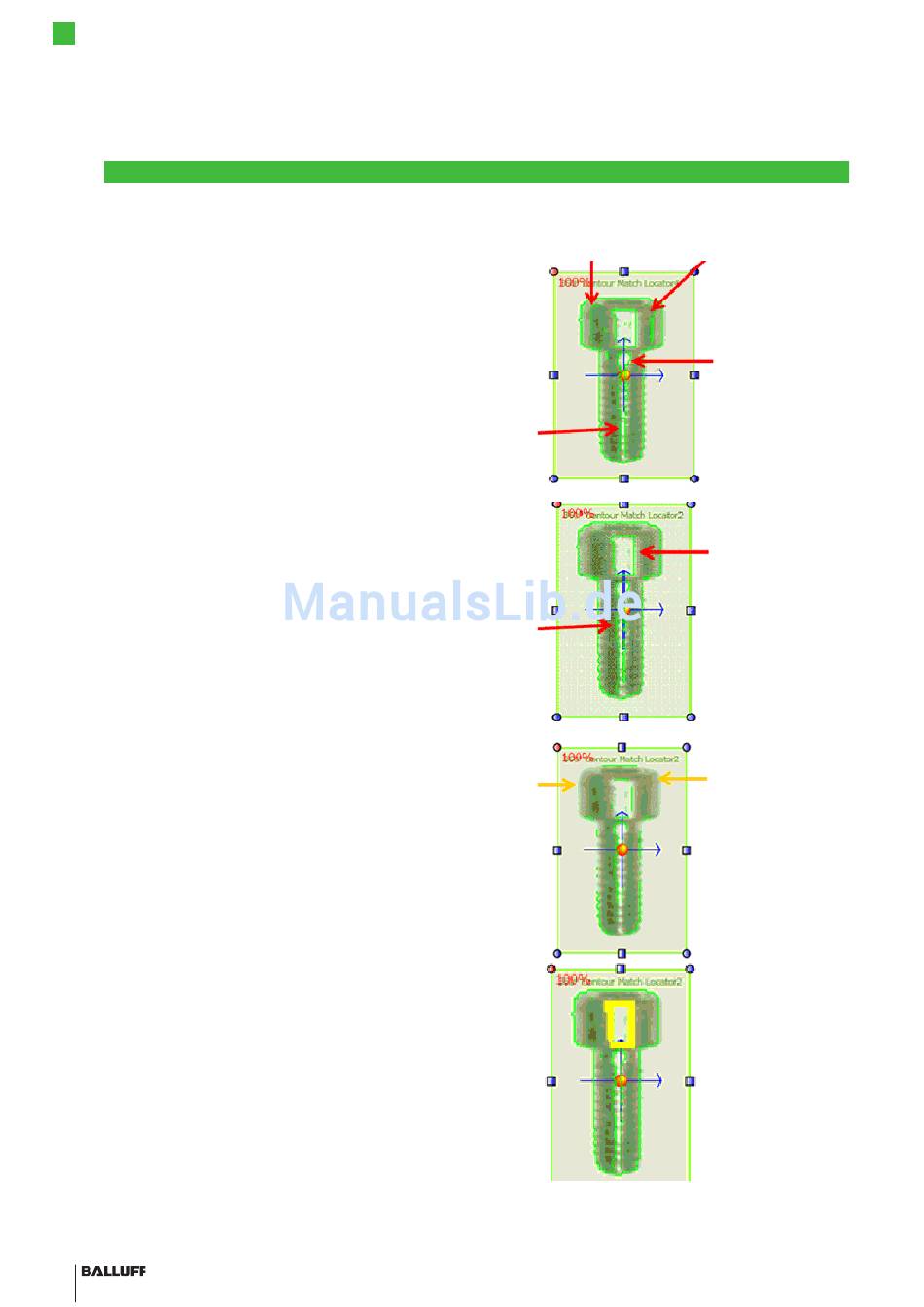

Auswahl geeigneter Konturen anhand einer Metallschraube.
1.) Konturschablone direkt nach der Auswahl
des Suchbereichs – die roten Pfeile zeigen auf
Konturen die für die Prüfung nicht relevant sind.
2.) Entfernen von schwachen
Reflektionskonturen mit Parameter
Rauschunterdrückung.
Konturen mit schwachem Kontrast oder kleiner
Länge werden durch Anpassen des Parameters
Rauschunterdrückung entfernt.
Im nebenstehenden Bild erkennt man, dass die
schwachen Konturen am Schraubenkopf sicher
entfernt wurden. Konturen mit starkem Kontrast
werden bei moderaten Einstellungen nicht
gefiltert.
Bitte beachten sie, dass sie durch das Ändern
des Parameters Rauschunterdrückung, keine
für die Erkennung wichtigen Konturen entfernen
wie z.B. an Schraubenkopf.
Konturschablone bei zu starker Einstellung für
Rauschunterdrückung
3.) Entfernen von weiteren, unwichtigen
Konturen mit der Maus. Steht der Mauszeiger
über einer an/abwählbaren Kontur so wird diese
Gelb angezeigt.
Beispiel: Kontur in der Mitte oben ist unter der
Maus
Klicken Sie dann den linken Mausbutton – die
Kontur wird aus der Schablone entfernt und als
rote Linie angezeigt.
