Vision Sensor BVS
8
Werkzeuge für die Inspektion
Eine Beschreibung des Werkzeugs finden sie im Kapitel
Werkzeuge".

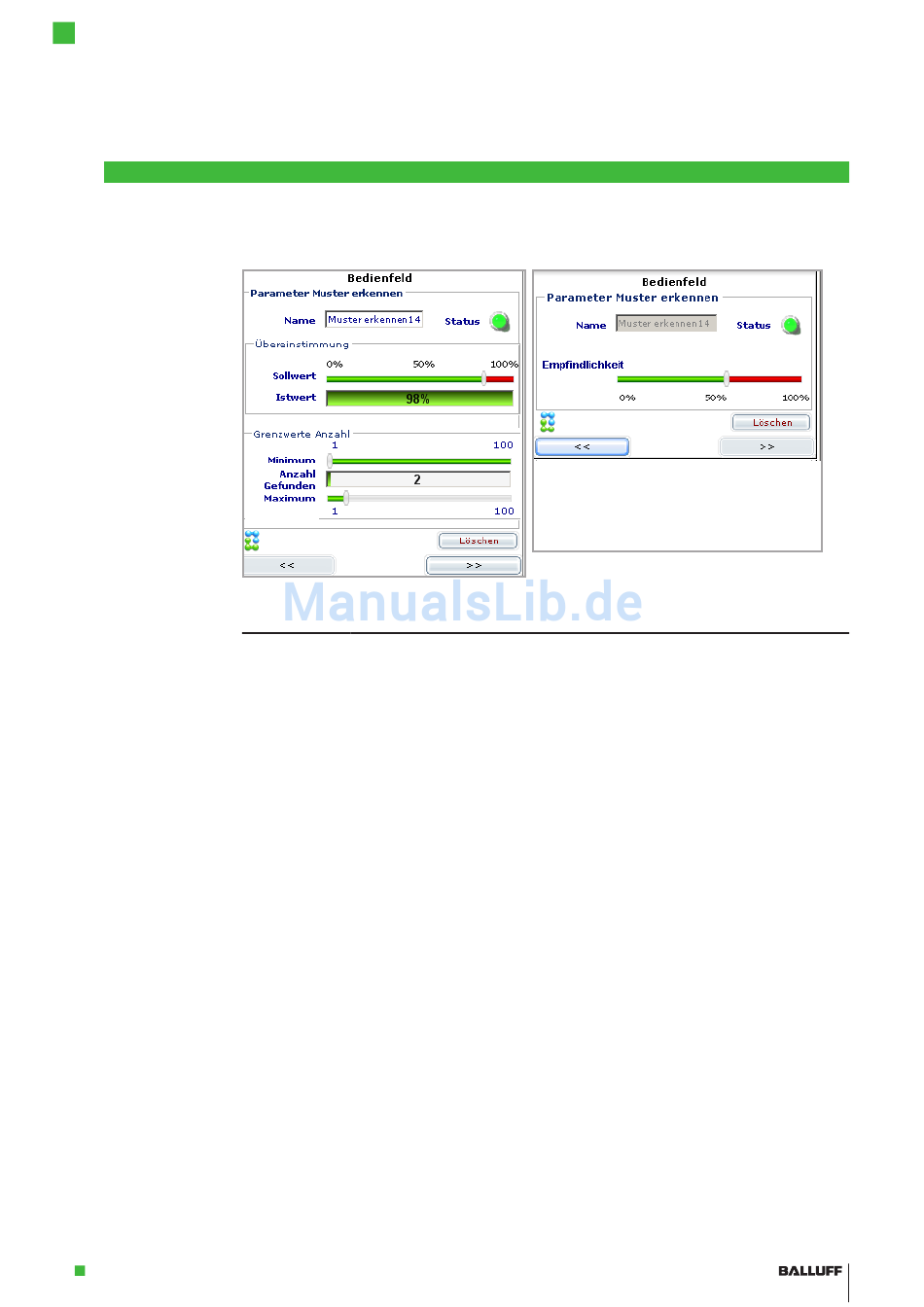

Abb 8-9: Bedienfeld Muster erkennen Seite 1 bzw. Seite 2
Parameter
Name
Status
Sollwert
Istwert
Minimum &
Maximum
Empfindlichkeit
www.balluff.com
Beschreibung
Name des Werkzeuges. Die maximale Länge beträgt 256 Zeichen.
Grün: IN ORDNUNG. Die Ähnlichkeit des innerhalb des Suchbereichs
gefundenen Musters mit dem Referenzmuster ist höher als der eingestellte
Sollwert UND die Anzahl der gefundenen Muster liegt innerhalb der eingestellten
Grenzwerte.
Rot: NICHT IN ORDNUNG. Kein Muster gefunden dessen Ähnlichkeit größer
oder gleich dem eingestellen Sollwert ist bzw. die Anzahl der gefundenen Muster
ist kleiner oder größer als die eingestellten Grenzwerte.
Der Sollwert definiert die minimale Ähnlichkeit, die ein im Suchbereich
gefundenes Muster mindestens haben muss, um als erkannt zu gelten. Nur
Muster, die eine Ähnlichkeit größer als der eingestellt Sollwert haben, werden von
der Software angezeigt und vom Werkzeug gezählt.
100% = Identisches Muster, 0% = Keine Ähnlichkeit. Der Vorgabewert ist 85%;
für die meisten Inspektionen empfehlen wir einen Wert von 66%.
Der Istwert ist die Ähnlichkeit des Musters zum Referenzmuster in Prozent.
– Istwert 100%: Muster identisch mit Referenzmuster.
– Istwert 50%: Muster ist nur zu 50% dem Referenzmuster ähnlich .
Das Ergebnis ist IN ORDNUNG, wenn die Anzahl der gefundenen Muster
innerhalb von Minimum und Maximum liegt. Wenn keine Muster gefunden
werden oder die aktuelle Anzahl außerhalb der definierten Grenzwerte liegt, ist
das Ergebnis NICHT IN ORDNUNG.
– Anzahl ≥ Minimum UND Anzahl ≤ Maximum =
– Anzahl < Minimum ODER Anzahl > Maximum =
Als Standard verwendet das Werkzeug ein Minimum von 1; als Maximum 100.
Durch Ändern der Empfindlichkeit können Sie beeinflussen wie stark
Unterschiede zwischen Referenzmuster und gefundenen Muster den Istwert
beeinflussen. Die Empfindlichkeit ist standardmäßig auf 60 Prozent eingestellt.
– Empfindlichkeit 100 %: Unterschiede haben starken Einfluss auf Istwert.
– Empfindlichkeit 50 %: Unterschiede haben mittelstarken Einfluss auf Istwert.
– Empfindlichkeit 0 %: Unterschiede haben geringen Einfluss auf Istwert.
Hinweis:
Je geringer die Empfindlichkeit, desto schneller kann die Mustererkennung
ausgeführt werden.
"8.1.1 Auswählen der geeigneten
IN ORDNUNG
NICHT IN ORDNUNG
