Vision Sensor BVS
5
Inspektion erstellen
Parameter
Statistik und
Timing
Starten /
Stoppen
Softtrigger
Nach Start im Modus "Anwenden" nimmt der Sensor Bilder auf und sendet diese und die
berechneten Werkzeugergebnisse an den PC, falls Sie "Bilder anzeigen" gewählt haben.
Der PC stellt diese dann in der "Bildanzeige" dar.
"Statistik & Falls Sie "Statistik & Timing" angewählt haben, dann wird im Feld "Statistik" eine Übersicht
Timing" angezeigt, z.B. die Verarbeitungszeiten für jedes Werkzeug und auch die maximale Verarbeitungszeit
für die Inspektion. Mehr Informationen welche Zeiten berücksichtigt werden müssen finden sie in
Kapitel
Für Vision Sensoren lassen sich keine festen „Schaltfrequenzen" wie bei anderen Sensoren angeben.
Für die Auswertung der verschiedenen, in der Inspektion vorhandenen Werkzeuge wird verschieden
viel Rechenzeit benötigt. Die typische Erkennungsrate ist ein Richtwert wie oft ein Teil pro Sekunde
geprüft werden kann. Die tatsächlich erreichbaren Erkennungsraten können größer oder kleiner sein
– das hängt entscheidend von Ihrer Aufgabe ab. Mit der „STATISTIK"-Anzeige im Schritt 3 können
Sie die für Ihre Aufgabe mögliche Erkennungsrate abschätzen.
Die Inspektionszeiten können Sie mittels der BVS ConVis ermitteln:
Im Schritt 3 - Anwenden wählen, dann "Statistik & Timing". Nach dem Speichern auf dem Sensor

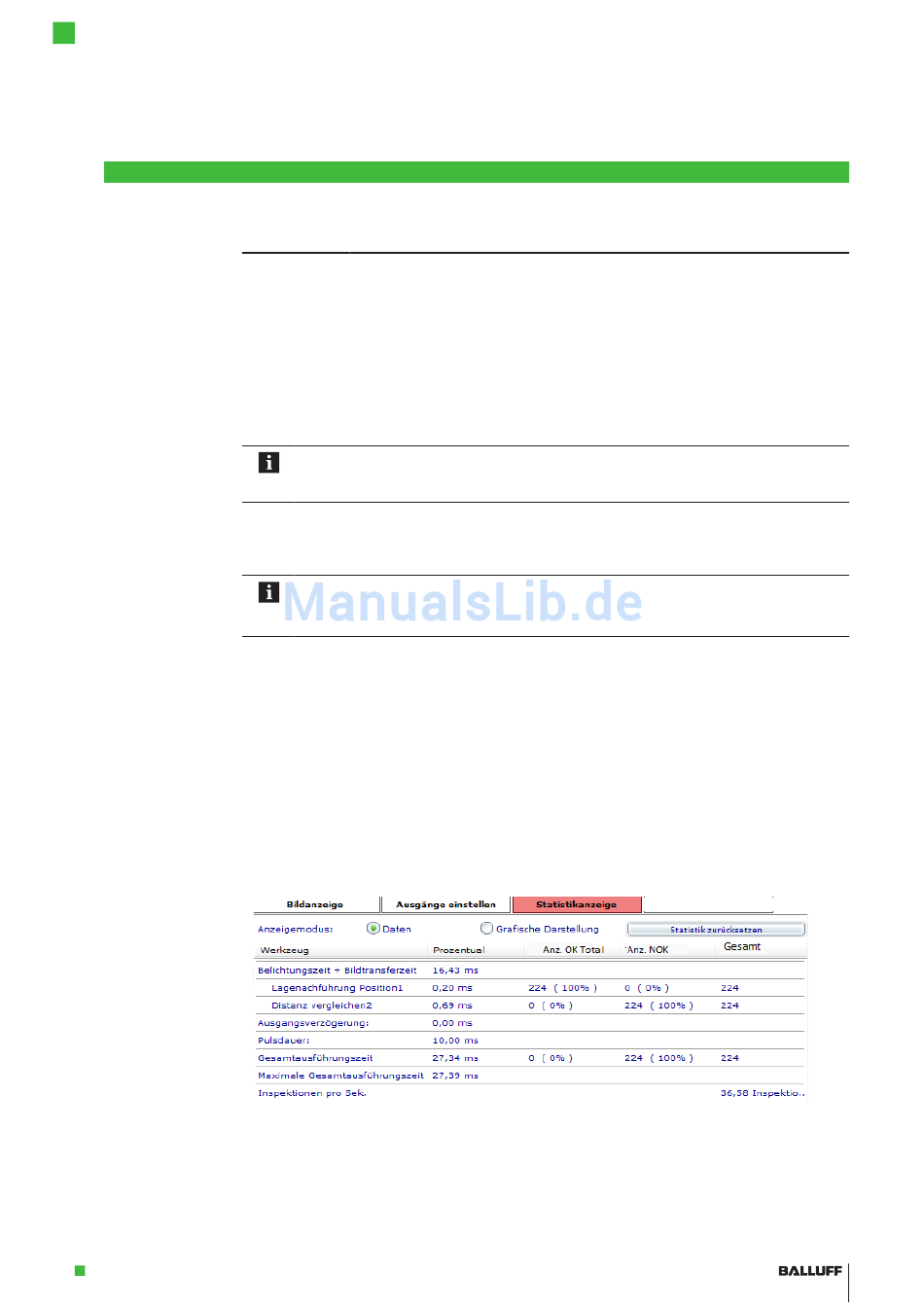

und dem Drücken von "Start" wird eine Tabelle mit den Zeiten angezeigt:
Aus dem obigen Beispiel ist die aktuelle Gesamtausführungszeit 27,34 ms, die maximale
Ausführungszeit war aber 27,39 ms.
In "Verarbeitungszeit" ist die "Ausführungszeit Werkzeuge".
Zusätzlich können Sie der Tabelle entnehmen welche Werkzeug wie oft einen Fehler aufweisen und
so Ihren Prozess ggf. verbessern.
www.balluff.com
Beschreibung
Der Sensor sendet keine Bilder an den PC. Der PC zeigt:
a) die Ausführungsergebnisse für jedes Werkzeug
b) die Ausführungszeit für jedes Werkzeug
c) eine Statistik wieviele "Teile" insgesamt getestet wurden und wieviel davon gut
bzw. schlecht waren.
Startet bzw. Stoppt die Anwendung der Inspektion.
Das Bedienfeld Softtrigger ist nur im Triggermodus "Ethernet-RS232", aktiv.
Durch Betätigen des Bedienfeldes mit der Maus wird der Sensor einmalig
getriggert
Hinweis
Nach Start fordert Sie die Software auf, die Inspektion auf dem Sensor zu speichern. Sie
können jede Inspektion mit einem eigenem Namen versehen.
Hinweis
Das Betreiben des Sensors im Modus "Bilder anzeigen" reduziert die Sensorleistung. Bei
hoher Teilerate wird deswegen unter Umständen nicht jedes Bild angezeigt. .
"15.1 Inspektionszeiten".
