Vision Sensor BVS
7
Lagenachführung
Beispiel
58
Parameter Beschreibung
Sollwert Der Sollwert definiert die minimale Ähnlichkeit, die ein im Suchbereich gefundenes
Muster mindestens haben muss um als erkannt zu gelten. Nur Muster die eine
Ähnlichkeit größer als der eingestellte Sollwert haben, werden von der Software
angezeigt und vom Werkzeug gezählt.
100% = Identisches Muster, 0% = Keine Ähnlichkeit. Der Vorgabewert ist 85%;
für die meisten Inspektionen empfehlen wir einen Wert von 66%.
Istwert Der Istwert ist die Ähnlichkeit des Musters zum Referenzmuster in Prozent.
– Istwert 100%: Muster identisch mit Referenzmuster
– Istwert 50%: Muster stimmt nur zu 50% mit dem Referenzmuster überein.

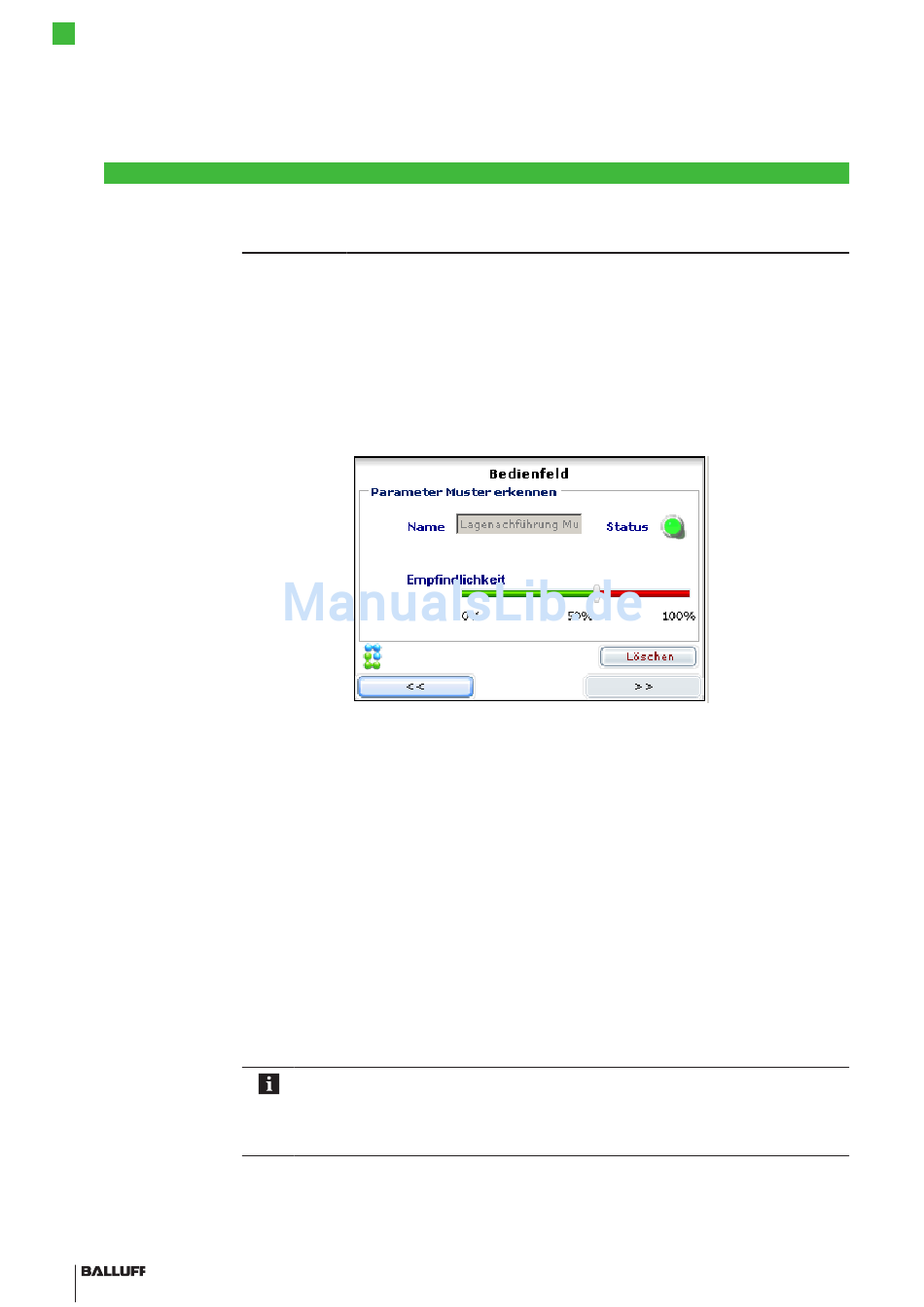

Durch Drücken der Taste >> gelangen Sie auf die "Seite" mit den erweiterten Parametern:
Parameter Beschreibung
Empfindlichkeit Durch Ändern der Empfindlichkeit können Sie beeinflussen wie stark Unterschiede
zwischen Referenzmuster und gefundenen Muster den Istwert beeinflussen
Die Empfindlichkeit ist standarmäßig auf 60 Prozent eingestellt.
– Empfindlichkeit 100%: Unterschiede haben starken Einfluss auf Istwert
– Empfindlichkeit 50%: Unterschiede haben mittelstarken Einfluss auf Istwert
– Empfindlichkeit 0%: Unterschiede haben geringen Einfluss auf Istwert
Hinweis: Je geringer die Empfindlichkeit, desto schneller kann die Mustererkennung
ausgeführt werden.
Es soll die Ausrichtung von Chipkarten geprüft werden.
IN ORDNUNG ist Anschlüsse oben rechts;
Da die Chipkarten irgendwo im Sichtbereich zu finden, aber nur in 2 verschiedenen Lagen (Anschluss
oben bzw. Anschluss unten) verwenden wir hier das Lagenachführungswerkzeug "Muster erkennen".
Nach dem Einfügen sehen wir zwei Rahmen, wobei einer innerhalb des anderen liegt. Der äußere
Rahmen markiert den sogenannten Suchbereich, der innere den Bildbereich (ROI) der Werkzeugs.
Der Suchbereich lässt sich wie der Bildbereich mit der Maus in Größe und Position anpassen.
Bitte beachten Sie: Das Muster wird nur INNERHALB des Suchbereichs gesucht - liegt das zu
erkennende Muster außerhalb des Suchbereichs (aber noch innerhalb des Bildausschnitt des
Sensors), dann wird das Muster nicht gefunden.
Hinweis
Die Ausführungszeit für das Werkzeug "Muster erkennen" hängt sehr stark von der Größe
des Bild- und Suchbereichs ab. Je größer der Bereich, desto mehr Zeit wird benötigt. Wir
empfehlen deshalb den Bild- und Suchbereich so klein wie möglich aber so groß wie nötig
einzustellen.
Im folgenden Bild ist der Bild- und Suchbereich schon angepasst:
NICHT IN ORDNUNG ist alle anderen Lagen.
