Balluff BVS Betriebshandbuch Seite 38

Vision Sensor BVS
5
Inspektion erstellen
38
Hinweis
Die in den Grundeinstellungen vorgenommenen Änderungen werden nur dann sofort
sichtbar, wenn der Sensor Bilder aufnimmt. Die Bildaufnahme können Sie mit der Taste
"Live Modus" starten / stoppen.
Parameter Beschreibung
Durch ändern des Wertes für Helligkeit bestimmen Sie wie hell oder dunkel das
Helligkeit
Bild ist. Je höher der eingestellte Wert, desto heller wird das sichtbare Bild.
Minimaler Wert: 0,1; Maximaler Wert: 100. Standard: 3,00.
Hinweis: Der Wert entspricht der Belichtungszeit in Millisekunden. Je größer
der Wert gewählt wird desto länger benötigt der Sensor für eine
Bildaufnahme.
Bitte stellen Sie die Helligkeit so ein, dass die Merkmale gut kontrastiert zum
Hintergrund sind.
Durch ändern des Wertes Kontrast ändern Sie den Bildkontrast. Je höher
Kontrast
der Wert, desto größer der Kontrast zwischen Schwarz und Weiß;
Graustufen werden verringert, das Bild wirkt härter.
Minimum: 1,0; Maximum: 3,0; Standard 1,0

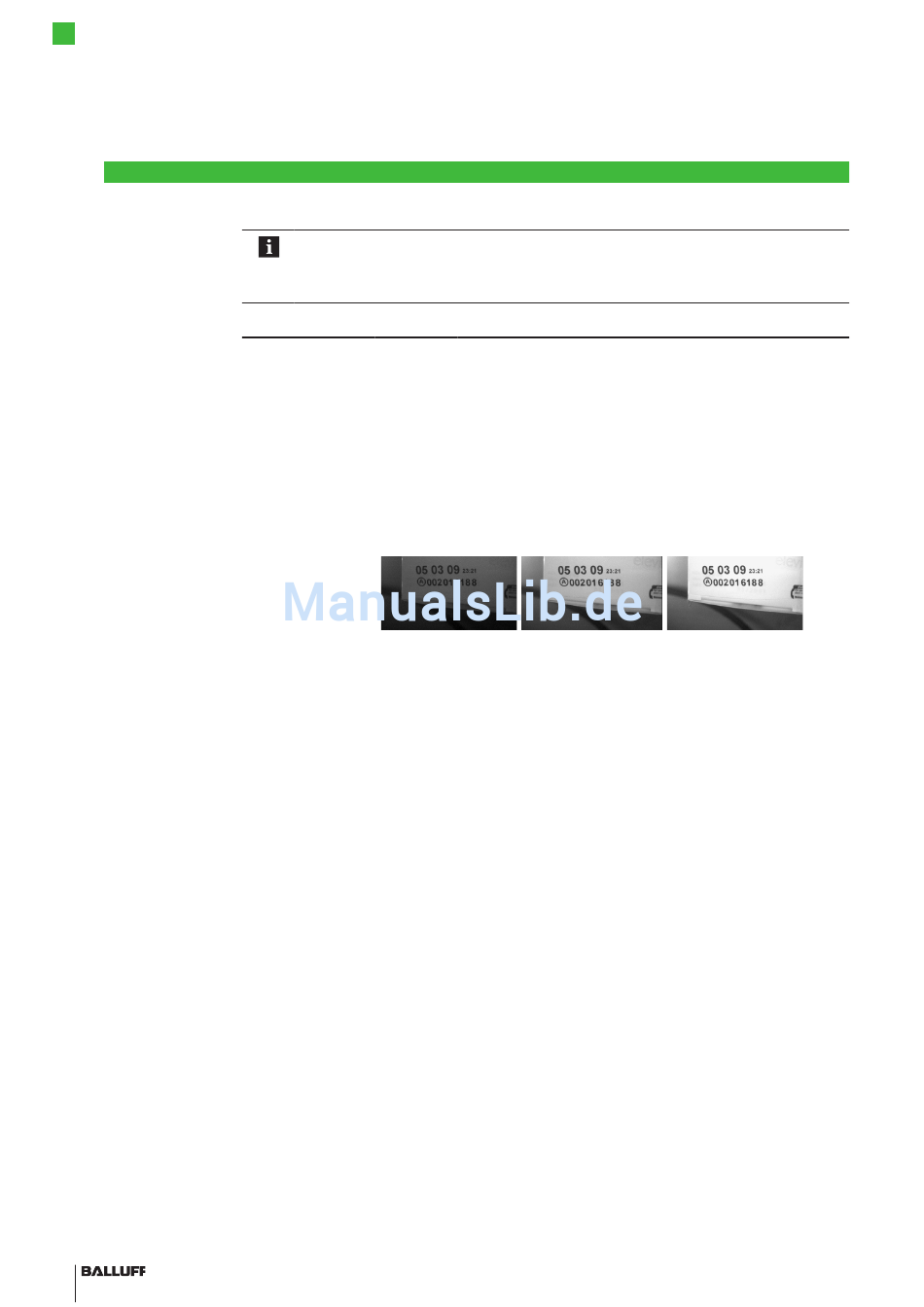

Beispiele:
Niedriger Kontrast
Nach dem Klicken auf Automatisch ermittelt der Sensor einmalig EINEN Wert
Automatisch
für die Bildhelligkeit. Verwenden Sie die Funktion um schnell ein Bild zu
sehen. Sie sollten die Helligkeit noch manuell einzustellen um optimale
Ergebnisse zu erreichen.
Hinweis:
Bildauflösung
Die Einstellung der Bildauflösung ist nur bei BVS-E Advanced- und Universal-
Modellen möglich. Durch Ändern der Bildauflösung ändert sich die Anzahl
der Pixel pro Bildzeile und -spalte. Vorteil: Bei kleinerer Auflösung verkürzt
sich die durchschnittliche Ausführungszeit der Inspektion, allerdings sinkt die
Detailgenauigkeit der Bilder. Sie können die folgenden Auflösungen
auswählen:
Auflösung
640x480
160x120
Hinweis: Werkzeuge wie "Position kontrollieren" und "Breite" benötigen in
der Regel die höchste Auflösung.
– An: Eine am Trigger Ausgang (Pin 3 am Steckverbinder PWR IO) ang-
Externe Beleuchtung
eschlossene externe Beleuchtung wird ausgelöst, sobald ein neues Teil
geprüft werden soll.
– Aus: Die externe Beleuchtung wird nicht mit ausgelöst.
– Aus: Die interne Beleuchtung ist ausgeschaltet.
Interne Beleuchtung
– An: Die interne Beleuchtung ist aktiviert und wird eingeschaltet sobald ein
neues Teil geprüft werden soll z.B. nach einem Triggersignal.
– Power: Die interne Beleuchtung ist wie bei AN aktiviert, die Lichtleistung
ist allerdings ca. 30% größer
siehe
Triggermodus
siehe
Triggerverzögerung
Mittlerer Kontrast
Beschreibung
Maximale Auflösung.
Erreichbare Inspektionsrate: ca. 40 Hz
Minimale Auflösung.
Erreichbare Inspektionsrate: ca. 80 Hz
"5.3.6 Triggereinstellungen"
"5.3.6 Triggereinstellungen"
Hoher Kontrast
