5.9.2.2.2 Anschließen der Kabel an der Unterseite des Power Supply Module PSM 510

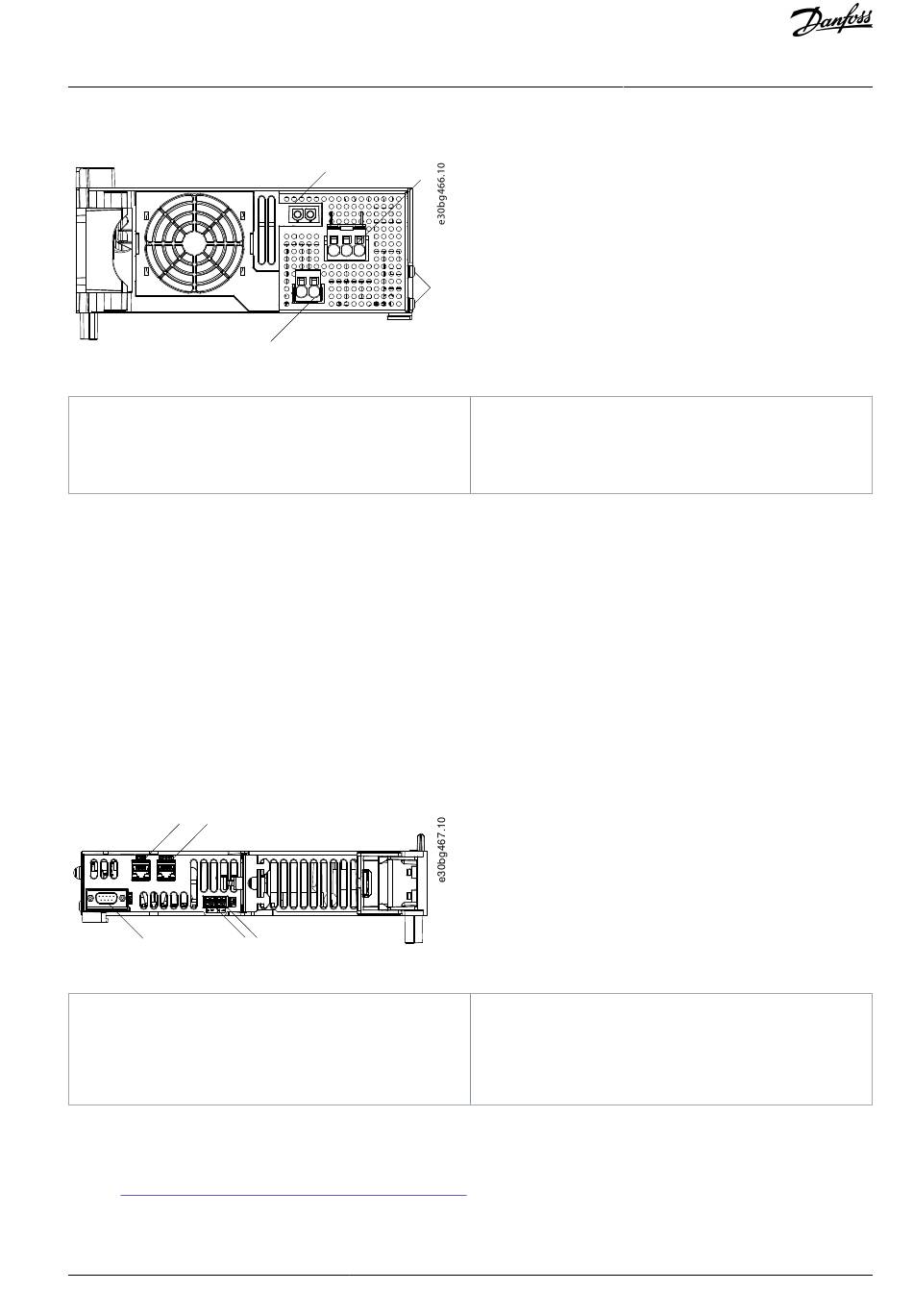

Abbildung 30: Anschlüsse an der Unterseite des PSM 510
1
Halter für den Stecker des internen Bremswider-
stands, wenn nicht in Verwendung
2-
Versorgungsnetzstecker
Vorgehensweise
1.
Verbinden Sie die Adern mit dem Netzversorgungsstecker.
2.
Stecken Sie den Netzanschlussstecker [2] ein.
3.
Falls ein externer Bremswiderstand erforderlich ist:
-
a.
Ziehen Sie den Stecker [4] des internen Bremswiderstands und stecken Sie stattdessen den Stecker des externen
Bremswiderstands ein.
-
b.
Stecken Sie den Stecker des internen Bremswiderstands in die Halterung für den Stecker des internen Bremswider-
stands [1].
4.
Schließen Sie das PSM 510 mittels Schutzleiter an die PE-Schraube an der Vorderseite [3] an. Das Anzugsmoment beträgt
3 Nm.
5.9.3 Anschluss des Decentral Access Module (DAM 510)
5.9.3.1 Anschluss der Kabel an der Oberseite des Decentral Access-Moduls DAM 510
1
2
5
Abbildung 31: Anschlüsse an der Oberseite des DAM 510
1
Ethernet-Anschluss Eingang (X1 IN)
2-
Ethernet-Anschluss Ausgang (X3 OUT)
3
STO-Stecker Eingang (STO DAM)
Vorgehensweise
1.
Schließen Sie das Ethernetkabel vom Ausgang des vorgelagerten Moduls am Eingangsanschluss (X1 IN)] [1] an.
2.
Verbinden Sie die Drähte vom STO-Ausgang des vorherigen Moduls mit dem 24 V IN-Stecker (STO-Eingang), siehe
11.6.9.2.1 STO-Anschlüsse an der Oberseite des DAM
3.
Stecken Sie den 24 V IN-Stecker (STO-Stecker IN (STO DAM)) [3] in das DAM 510 ein.
4.
Schließen Sie bei Bedarf den externen Geberstecker [5] an.
Danfoss A/S © 2023.08
1
4
3
4
2
3
3
PE-Schrauben
4
Anschluss des internen/externen Bremswiderstands
4
STO-Stecker Ausgang (STO DAM)
5
Externer Geberanschluss (E DAM)
510.
Elektrische Installation
AQ377148425069de-000101 / 130R1213 | 59
