VLT® Servo Drive System ISD 511
Bedienungsanleitung
7.2 Betriebszustandsanzeigen
Der Betriebszustand der ISD 511-Servoantriebe, PSM 510, DAM 510 und ACM 510 wird über LED an jedem Gerät angezeigt.
7.2.1 Betriebs-LEDs am ISD 511-Servoantrieb
DEV ST
SVS ST
NET ST
LINK/ACT
X1
X2

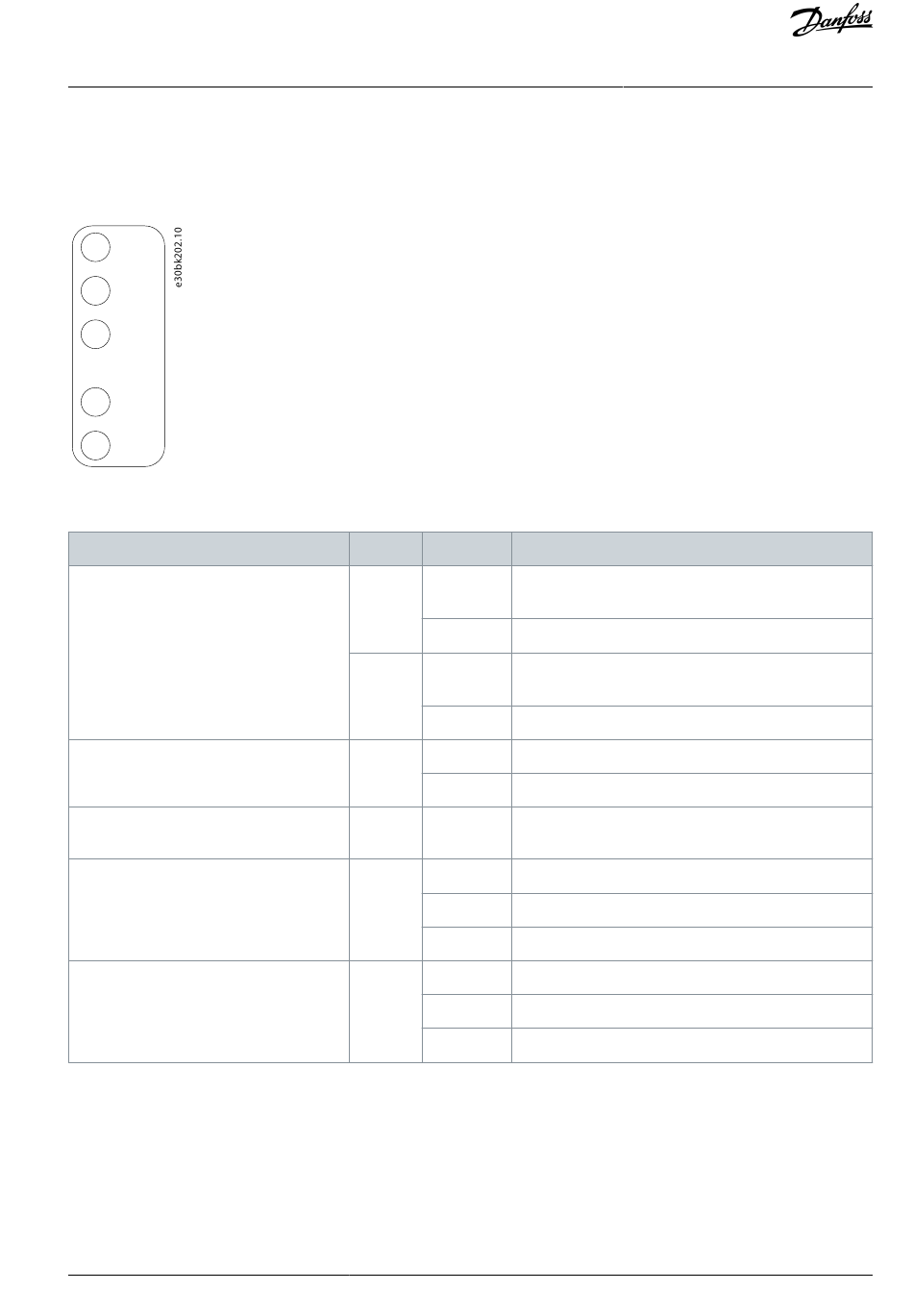

Abbildung 51: Betriebs-LEDs am ISD 511-Servoantrieb
Tabelle 17: Betriebs-LEDs am ISD 511-Servoantrieb
LED
DEV ST
STO
NET ST
LINK/ACT X1
(Verbindungs-/Aktivitätsstatus von Hybrid
In (X1))
LINK/ACT X2
(Verbindungs-/Aktivitätsstatus von Hybrid
Out (X2))
Danfoss A/S © 2023.08
Farbe
Blinkstatus
Beschreibung
Grün
Ein
Der Servoantrieb befindet sich im Zustand Operation en-
abled (Betrieb eingeschaltet).
Blinkt
Hilfsspannung wird angelegt.
Rot
Ein
Servoantrieb befindet sich im Zustand Fault (Fehler)
oder Fault reaction active (Fehlerreaktion aktiv).
Blinkt
Zwischenkreisspannung ist nicht angelegt.
Grün
Ein
24-V-Sicherheitsversorgung ist angelegt.
Aus
24-V-Sicherheitsversorgung ist nicht angelegt.
Grün/Rot
Feldbusab-
Netzwerkstatus des Geräts (siehe entsprechenden Feld-
hängig
busstandard).
Grün
Ein
Ethernet-Verbindung hergestellt.
Blinkt
Ethernet-Verbindung hergestellt und aktiv.
Aus
Keine Verbindung.
Grün
Ein
Ethernet-Verbindung hergestellt.
Blinkt
Ethernet-Verbindung hergestellt und aktiv.
Aus
Keine Verbindung.
AQ377148425069de-000101 / 130R1213 | 85
